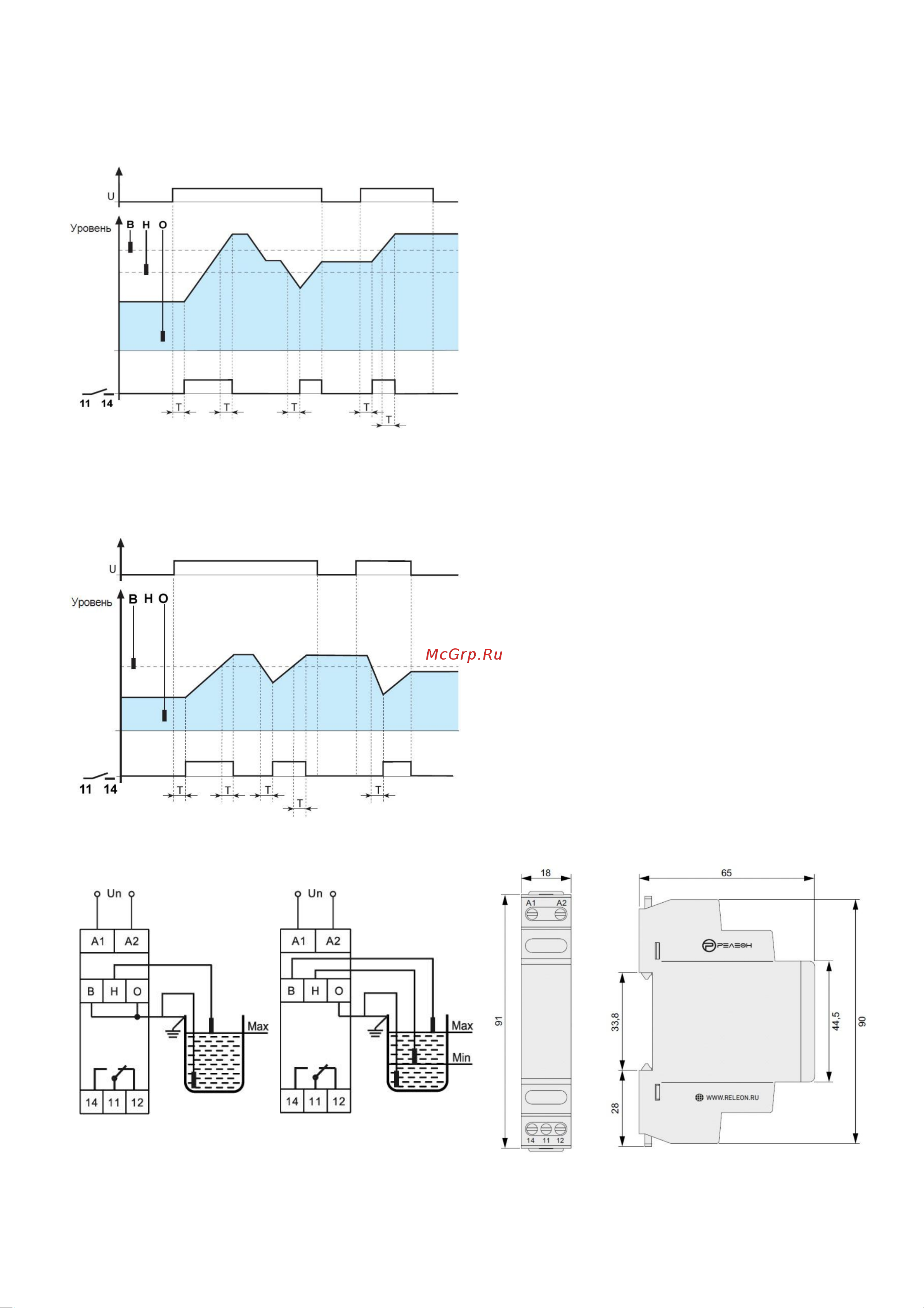

ФУНКЦИОНАЛЬНЫЕ ДИАГРАММЫ

Вариант с тремя электродами

Контроль наполнения в пределах от

минимального до максимального

В нормальном режиме уровень жидкости должен

циклично изменятся от минимального уровня до

максимального, от Н к В с учетом небольшой

погрешности.

Срабатывание

При подаче питания, если уровень жидкости находится

ниже В, выходное реле сработает по истечении

выдержки временит Т.

При снижении уровня жидкости ниже минимального

уровня Н, выходное реле сработает.

Возврат

Когда уровень жидкости достигает максимального

уровня В, выходное реле по истечении выдержки

временит Т отключится.

При снятии питания выходное реле мгновенно

отключится.

Вариант с двумя электродами

Контроль наполнения заданному значению

уровня В

В нормальном режиме уровень жидкости может

колебаться с небольшим отклонением вблизи уровня В.

Срабатывание

При подаче питания, если уровень жидкости находится

ниже В, выходное реле сработает по истечении

выдержки временит Т.

При снижении уровня жидкости ниже минимального

уровня В, выходное реле по истечении выдержки

временит Т сработает.

Возврат

Когда уровень жидкости достигает максимального

уровня В, выходное реле по истечении выдержки

временит Т отключится.

При снятии питания выходное реле мгновенно

отключится.

СХЕМА ЭЛЕКТРИЧЕСКИЯ ПРИНЦИПИАЛЬНАЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

С двумя электродами

С тремя электродами
