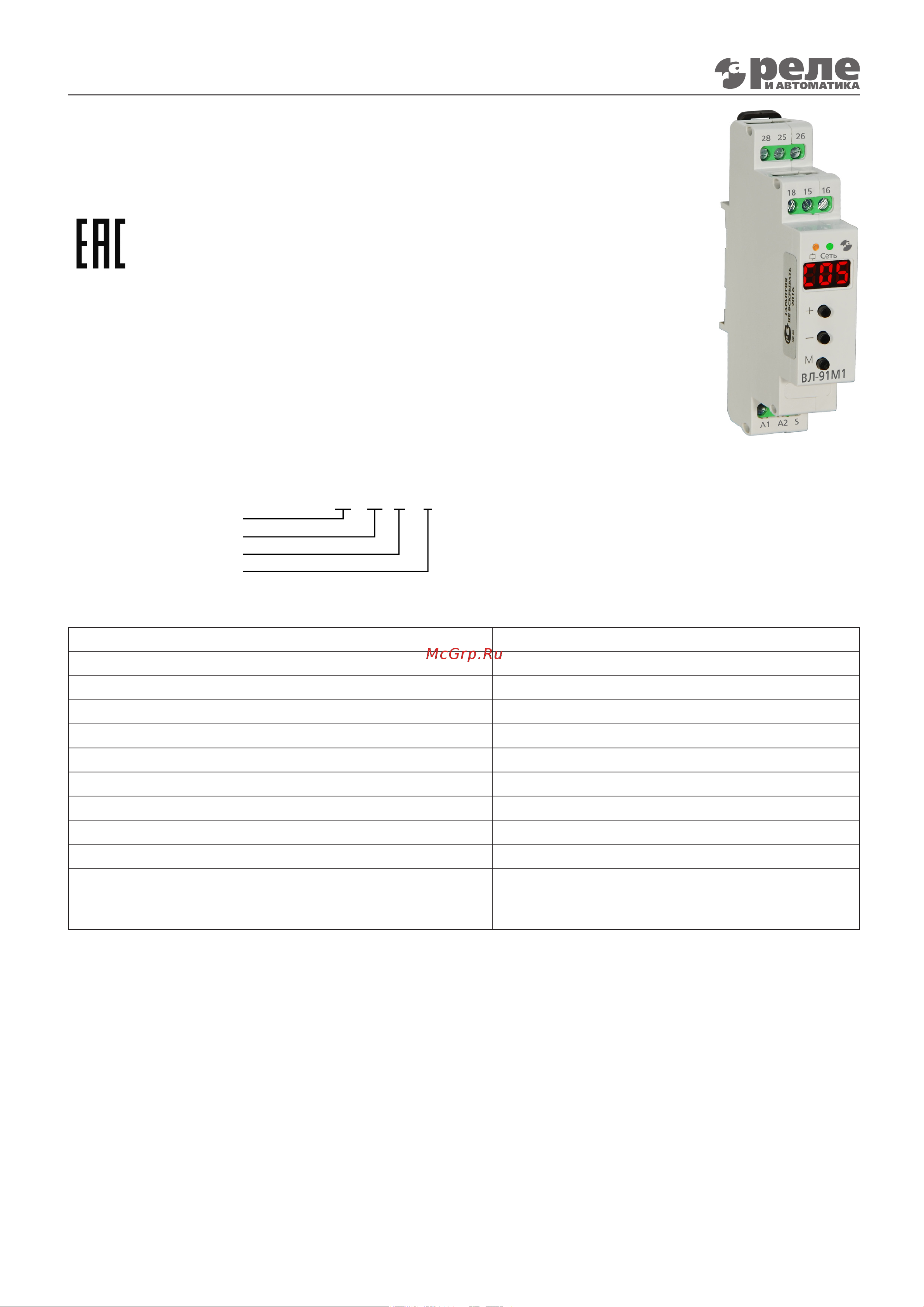

Реле времени ВЛ-91M1

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур от +1 до +40°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину на-

пряжения питания и длительностью не более 10мкс.

Закрытые производственные помещения с искусственно регулируемыми климатическими

условиями.

Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа

на DIN-рейку и на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания: постоянный и переменный ток, В 24…220

Допустимые отклонения напряжения питания, % 24В-15% ...220В+10%

Время повторной готовности, с, не более 0.2

Время возврата реле, с, не более 0.2

Диапазон выдержки времени 0.1с…99.9ч

Погрешность от измениения температуры, на 1°С, % 0.1

Потребляемая мощность, не более, В∙А 1.5

Количество и род выходных контактов 2 переключающих

Основная погрешность, %, не более 0.02

Масса, кг 0.1

Номинальные режимы коммутации на одну контактную

группу (количество циклов срабатывания, не менее)

1А, 12В пост. (не менее 5*10

)

1А, 12В 50Гц (не менее 5*10

)

8А, ~220В (не менее 9*10

)

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВЛ - 91 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного и постоянного тока)

УСТРОЙСТВО И РАБОТА

ВЛ-91М1 является многофункциональным реле времени с цифровой индикацией. Реле имеет трёхразрядный

индикатор, на котором отображается время до срабатывания реле, либо время от момента запуска.

Управление реле возможно путём подачи питающего напряжения (режимы 1, 2, 7 и 8), либо замыканием/раз-

мыканием управляющего входа S с клеммой А1 (для остальных режимов).

Реле размещено в пластмассовом корпусе. На лицевой панели размещены трёхразрядный цифровой индика-

тор, 3 кнопки программирования и 2 светодиода: зелёный - наличия питания и жёлтый - срабатывания выход-

ного реле. Зелёный светодиод мигает при отсчете времени, если выходное реле выключено. Если включено

выходное реле и идёт отсчёт времени - желтый светодиод мигает, а зелёный светится постоянно.

Если выходное реле сработало, а отсчёт времени не идёт (режим 34), горят оба светодиода.

В верхней части реле размещены контактные зажимы для подключения внешних цепей. Схема изделия собрана

на печатной плате.

РЕЛЕ ВРЕМЕНИ ВЛ-91M1

(С) 2019.0730 =115

Реле времени ВЛ-91М1 предназначено для коммутации электрических цепей

согласно выбранным алгоритмам и выдержкам времени и применяется в схе-

мах автоматики как комплектующее изделие. Реле имеет трёхразрядный инди-

катор, на котором отображается время до срабатывания реле, либо время от

момента запуска.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
