Реле времени ВЛ-91M1

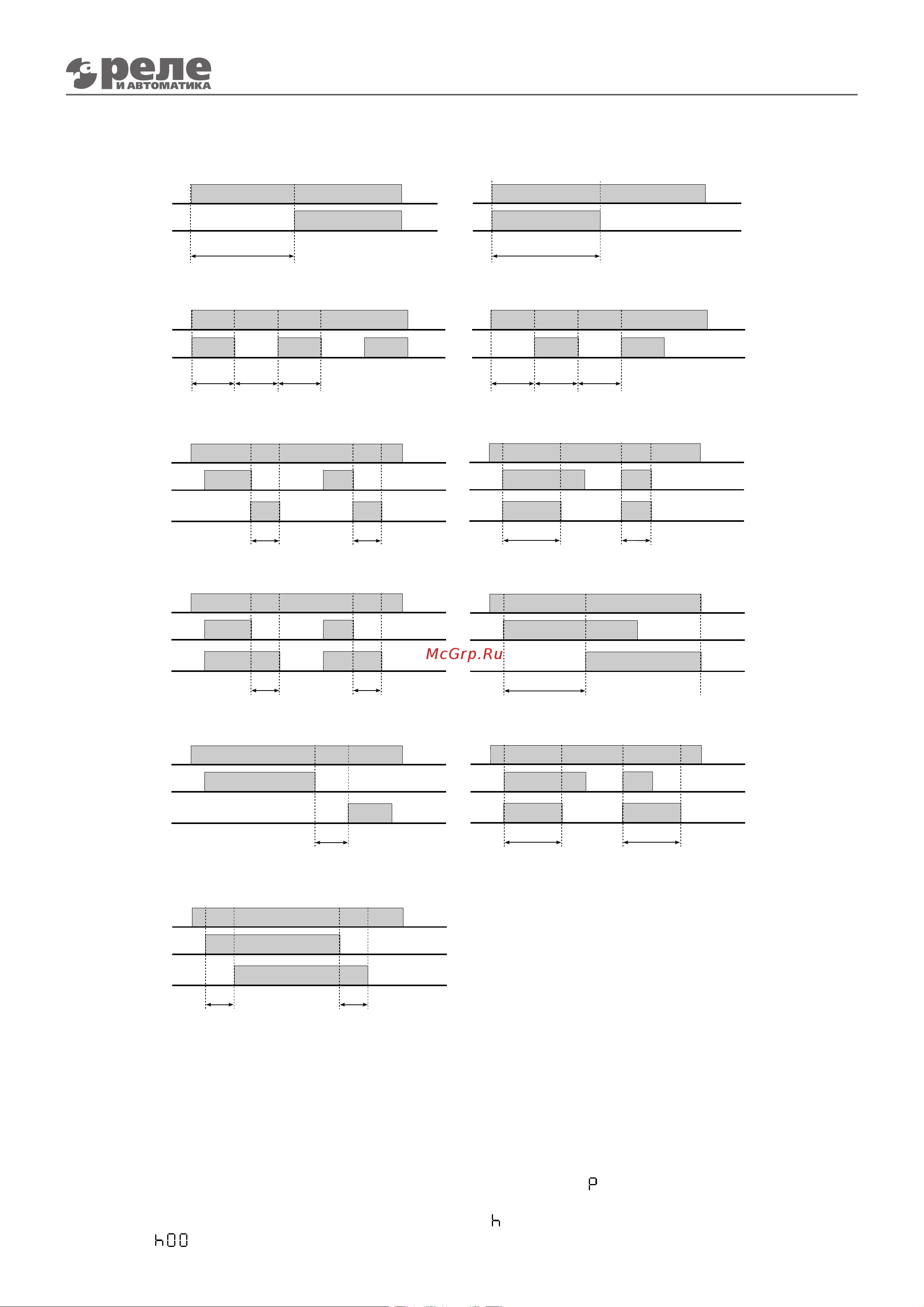

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
(С) 2019.0730 =115
T T1
Вых
Упр
U
пит
Формирование импульса в зависимости от
длительности управляющего сигнала.
Формирование импульса по спаду
управляющего сигнала.
T T
Вых
Упр
U
пит
T T
Вых
Упр
U
пит
Запуск реле по фронту и формирование им-
пульса по спаду управляющего сигнала
T
Вых
Упр
U
пит
Задержка включения по фронту управляющего
сигнала.
Задержка включения по спаду управляющего
сигнала.
T
Вых
Упр
U
пит
Формирование импульса вне зависимости от
длительности управляющего сигнала.
T T
Вых
Упр
U
пит
Вых
Упр
U
пит
T T
Задержка включения по фронту и формирова-
ние импульса по спаду управляющего сигнала.
T
Вых
Задержка включения.
U
пит
T
Вых
U
пит
Формирование импульса.
Циклический с импульса (меандр).
T
Вых
U
пит
T T T
Вых
U
пит
T T
Циклический с паузы (меандр).
Режим 1.
Режим 2.
Режим 8.
Режим 7.
Режим 11.
Режим 12.
Режим 14.
Режим 13.
Режим 15.
Режим 16.
Режим 34 (14+13).
ПРОГРАММИРОВАНИЕ РЕЛЕ
Внимание! Реле поставляется со следующими начальными уставками:
- Режим - 1;
- время работы - 5,5с;
- способ индикации - обратный.
Возможны два способа перехода к программированию реле.
Первый способ, когда реле ведет отсчет времени. Кнопку «Меню» нужно удерживать не менее 10 секунд.
Второй способ, когда реле окончило отсчет времени. Кнопку «Меню» нужно удерживать не менее 3 секунд.
Кнопку «Меню» следует сразу отпустить, когда на индикаторе появится « » и номер режима.
Кнопками «+» и «-» выбирается требуемый режим и подтверждается кратковременным (менее 1 секунды) на-
жатием кнопки «Меню». На индикаторе появится символ « » и предыдущее значение времени в целых часах,
например, « ».
