Реле ТТР1-МВ01008-Л1Д
ЭТИКЕТКА
1 Основные сведения об изделии
Реле твердотельное переменного тока одноканальное в инновационном конструктиве 1 ТТР1-МВ01008-Л1Д (далее – реле) представляет
собой твердотельное полупроводниковое оптоэлектронное однофазное реле переменного тока с «нормально разомкнутыми контактами» с
контролем перехода фазы через «ноль». Предназначено для применения в устройствах автоматики в качестве мощного интерфейса.
Основные электрические параметры (при Токр =25 ºС)
Наименование параметра,
единица измерения
Значение параметра
Режимы измерения
не менее
не более
Ток утечки на выходе в выключенном состоянии
(пиковое значение), мА
±1,0
Uвх = ~ 10 В; Uком = ± 400 В
Выходное остаточное напряжение (пиковое значение), В
1,5
Uвх = ~ 90 В; Iком = 10 А
Входной ток, мА
7
Uвх = ~ 90 В
35
Uвх = ~ 280 В
Напряжение запрета включения, В
20
Uвх = ~ 220 В
Напряжение изоляции постоянного тока (вх-вых,
(вх+вых)-рад), В
3750
t = 1 мин; Iут.из ≤10 мкА
Рекомендуемые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 50
~ 240
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,3
~ 8
Входное напряжение во включенном состоянии, В (50 Гц)
Uвх.вкл
~ 110
~ 220
Входное напряжение в выключенном состоянии, В
Uвх.выкл
0
~ 5
Рабочий диапазон температур, °С
Tокр
-40
+85
Предельно-допустимые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В
Uпик
± 400
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,2
~ 10
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 12
~ 280
Входной напряжение во включенном состоянии, В (50 Гц)
Uвх.вкл
~ 90
~ 280
Входное напряжение в выключенном состоянии, В
Uвх.выкл
0
~ 10
Температура перехода, °С
Tп
-40
+125
Справочные параметры
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Тепловое сопротивление переход-радиатор, °С / Вт
Rт п-р
2,2
Ударный ток*, А
Iуд
70
Критическая скорость нарастания выходного напряжения, В/мкс
(du
зс
/dt)
кр
500
Критическая скорость нарастания выходного тока, А/мкс
(di
ос
/dt)
кр
20
* tимп = 10 мс, одиночный импульс

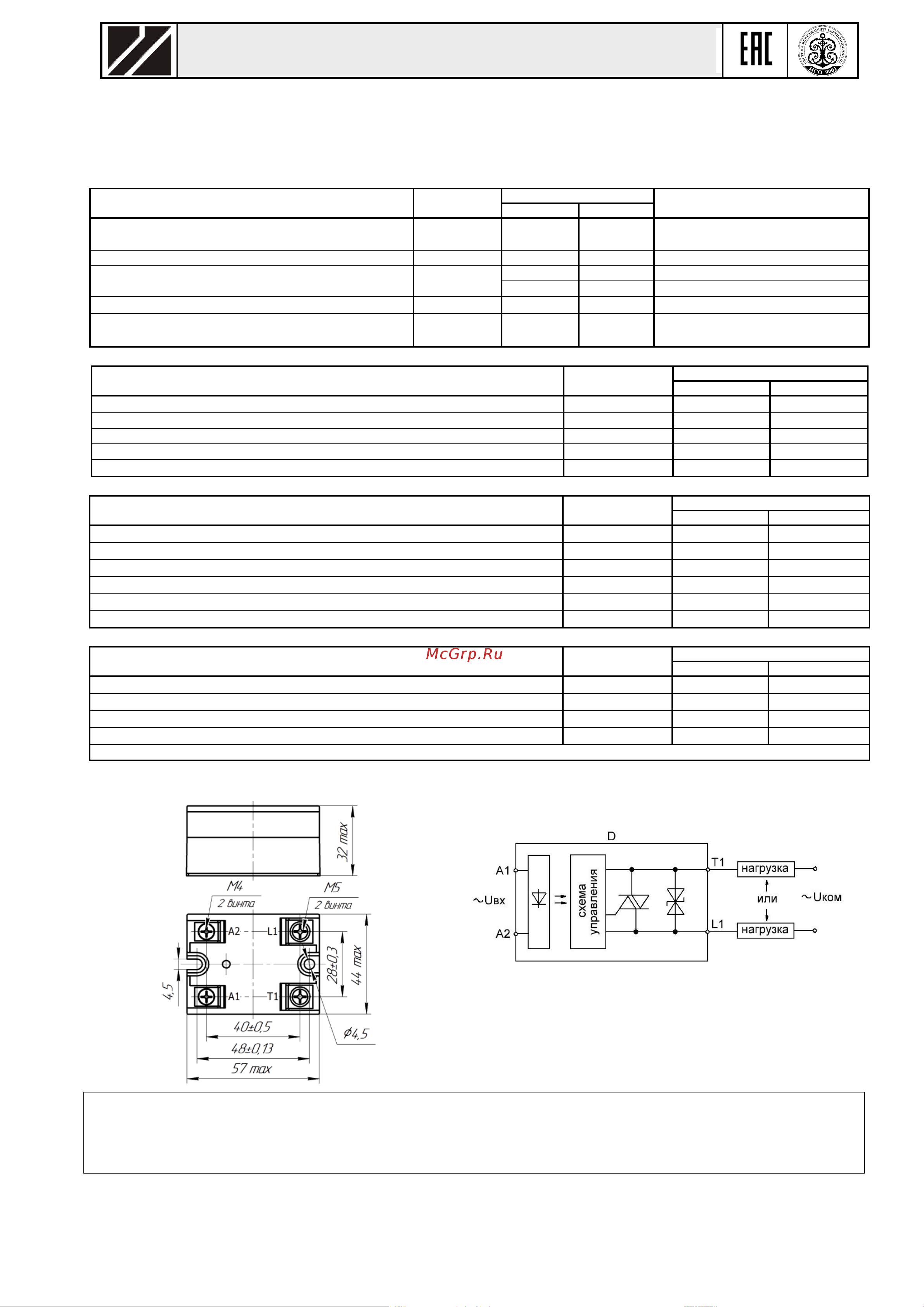

ГАБАРИТНЫЙ ЧЕРТЕЖ И РЕКОМЕНДУЕМАЯ СХЕМА ВКЛЮЧЕНИЯ
D - реле
Внимание! ПОДКЛЮЧЕНИЕ СИЛОВЫХ ПРОВОДОВ ДОЛЖНО ПРОИЗВОДИТЬСЯ ЧЕРЕЗ СОЕДИНИТЕЛИ, ИМЕЮЩИЕ АНТИКОРРОЗИОННОЕ ПОКРЫТИЕ, ОЧИЩЕННЫЕ
ОТ ПОСТОРОННИХ НАСЛОЕНИЙ. КРУТЯЩИЙ МОМЕНТ (2,0±0,15) Н∙м – ДЛЯ М5; (1,2±0,12) Н∙м – ДЛЯ М4. ДИАМЕТР СИЛОВЫХ ПРОВОДОВ ДОЛЖЕН СООТВЕТСТВОВАТЬ
РАБОЧЕМУ ТОКУ, ОБЕСПЕЧИВАЯ ОТСУТСТВИЕ ПЕРЕГРЕВА ПРОВОДОВ. ПЕРЕД УСТАНОВКОЙ РЕЛЕ В ЭКСПЛУАТАЦИЮ, НЕОБХОДИМО ПРОИЗВЕСТИ ТЕПЛОВОЙ РАСЧЕТ
РАБОТЫ РЕЛЕ ДЛЯ ВЫБОРА ТЕПЛООТВОДА. МЕТОДИКА РАСЧЕТА ТЕПЛОВЫХ РЕЖИМОВ РЕЛЕ РАЗМЕЩЕНА НА САЙТЕ: http: // www.proton–impuls.ru. КРЕПЛЕНИЕ РЕЛЕ
НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО НА МОНТАЖНЫЕ ПЛОСКОСТИ СТАНДАРТНЫХ ОХЛАДИТЕЛЕЙ С ПРИМЕНЕНИЕМ ПАСТЫ КПТ8.
ИЗДЕЛИЯ ПРОИЗВОДСТВА ЗАО «ПРОТОН-ИМПУЛЬС» НЕ РАЗРЕШЕНЫ ДЛЯ ПРИМЕНЕНИЯ В ПРИБОРАХ И СИСТЕМАХ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ БЕЗ
ПИСЬМЕННОГО СОГЛАСОВАНИЯ С ЗАО «ПРОТОН-ИМПУЛЬС» РЕЖИМОВ И УСЛОВИЙ ЭКСПЛУАТАЦИИ.
Реле соответствует требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования»
(ТР ТС 004/2011). Информация по Сертификату соответствия предоставляется по отдельному запросу.
1
