LIVI RTRM РЕТРАНСЛЯТОР АГНС.425624.022 РЭ
Страница 3 из 11
Настоящее руководство по эксплуатации (РЭ) содержит сведения о конструкции, принципе
функционирования и технических характеристиках ретранслятора Livi RTRM (далее –
ретранслятор). РЭ содержит описание монтажа, настройки и эксплуатации ретранслятора в
составе системы умного дома Livicom, где в качестве контроллера используется хаб Livi Smart Hub
или Livi Smart Hub 2G (далее – хаб)
1
.
К монтажу, настройке, эксплуатации и обслуживанию ретранслятора допускаются лица,
изучившие настоящее РЭ и документ «Правила и условия безопасной эксплуатации
радиоустройств Livi», входящий в комплект поставки ретранслятора.
1 НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ РЕТРАНСЛЯТОРА
Ретранслятор радиоканальный предназначен для подключения к хабу радиоустройств Livi,
находящихся в зоне неуверенного приема радиосигнала. При использовании ретранслятора
дальность связи устройств с хабом по радиоканалу может быть увеличена до 2 раз.
Предусмотрена возможность подключения до трех ретрансляторов к одному хабу по схеме
«звезда».
В качестве основного источника питания ретранслятора используется блок питания для работы
от сети переменного тока с напряжением 230 В.
Ретранслятор комплектуется резервной аккумуляторной батареей (АКБ LP383450-PCM-LD 3,7 В
720 мАч 34,5 x 52 x 3,8 мм LiPo со схемой защиты, разъёмом JST-PHR-02 и кабелем AWG26 50 мм)
для обеспечения автономной работы при авариях основного источника питания
продолжительностью до 24 часов. АКБ закреплена на плате внутри корпуса ретранслятора.
Ретранслятор оснащен встроенным тампером (3, рисунок 2.1) для контроля вскрытия корпуса.
Состояние связи ретранслятора с хабом определяется по пакетам данных (тестовым пакетам),
которые ретранслятор отправляет на хаб. Инициатором соединения является ретранслятор. При
отсутствии событий (в неизменном состоянии) ретранслятор отправляет тестовые пакеты на хаб
каждые 30 секунд. Если хаб не получает от ретранслятора тестовые пакеты в течение 10 минут,
то он формирует событие
Потеря связи с ретранслятором
. Событие
Восстановление связи с
ретранслятором
хаб формирует сразу, как только снова получит тестовый пакет от
ретранслятора. При формировании любого события (
Вскрытие корпуса, Авария сети 220 В,
Требуется замена АКБ
) ретранслятор немедленно передает извещение об этом на хаб, не ожидая
времени отправки следующего тестового пакета.
2 ВНЕШНИЙ ВИД РЕТРАНСЛЯТОРА
1) Светодиодный
индикатор
2) Фиксирующий
винт
3) Кнопка тампера
4) Антенна
5) Разъем для
подключения
АКБ
6) Разъем для
подключения
блока питания

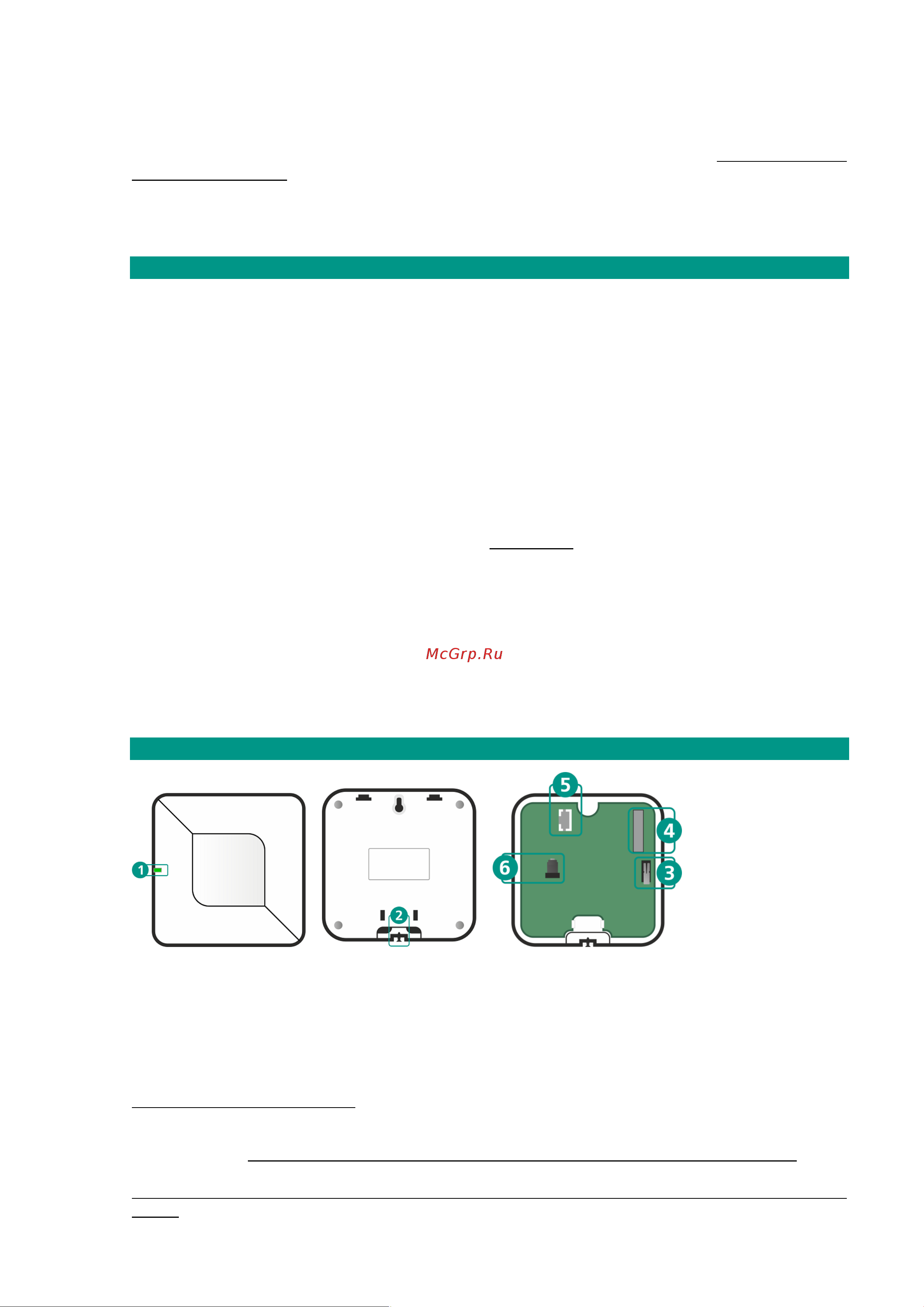

Рисунок 2.1 – Внешний вид ретранслятора
1
Если вы связываете ретранслятор с контроллером серии STEMAX или Мираж Профессионал, то
ознакомьтесь с руководством по эксплуатации радиоустройств Livi в составе ИСМ STEMAX. Если
вы связываете ретранслятор с контроллером серии Mirage Private, то ознакомьтесь с
руководством по эксплуатации радиоустройств Livi в составе в составе GSM-сигнализации Mirage
Private.
