Инструкция по эксплуатации

Предупреждение

Не одевайте перчатки или свободно свисающую одежду во

время нарезки резьбы. Рукава и полы куртки должны быть

застегнуты.

Нельзя эксплуатировать оборудование при неисправностях в

переключателе. Всегда надевайте защитные очки для защиты

от попадания в глаза грязи и других предметов.

При нарезке резьбы на трубах размером 3/4″ и более, используйте опорный рычаг для гашения вибрации.

4. Установка трубы

Расположение упоминаемых деталей смотрите на рисунках.

Залейте смазочную жидкость в масляную ванну при включенном

состоянии станка, и смазка распределится автоматически.

1. Убедитесь, что труборез, гратосниматель и резьбонарезная головка

подняты вверх.

2. Отметьте длину, на которую собираетесь отрезать трубу.

3. Вставьте трубу в резьбонарезной станок так, чтобы конец,

предназначенный для обработки, либо метка отреза трубы оказались на

расстоянии 4 сантиметров от зажимов переднего зажимного патрона

4. Заготовки вставляются не более чем на 140 мм от зажимного патрона.

Длинные трубы следует вставлять любым концом так, чтобы остальная

часть трубы находилась с задней стороны станка (при необходимости

нужно использовать подставку для труб с роликовыми головками мод.

1109). (Рис. 1).

Затяните заднее приспособление для центровки вокруг трубы, вращая

маховик суппорта на задней части станка. Это предотвратит потерю

качества резьбы из-за проскальзывания трубы.

6. Зафиксируйте трубу, прокрутив маховик быстрозажимного патрона

несколько раз против часовой стрелки. Это нужно для того, чтобы зажимы

крепко обхватили трубу.

5. Установка плашек в резьбонарезную головку (1\2-2)

Расположение упоминаемых деталей смотрите на рисунках.

1. Расположите резьбонарезную голову на столе вверх цифрами.

2. Убедитесь, что пусковое устройство разблокировано.

3. Отпустите зажимную рукоятку.

4. Вытащите стопорный винт из отверстия на линейке так, чтобы цилиндрический штифт стопорного винта

миновал отверстие. Установите линейку таким образом, чтобы риска стопорного винта оказалось в конце

положения смены плашек.

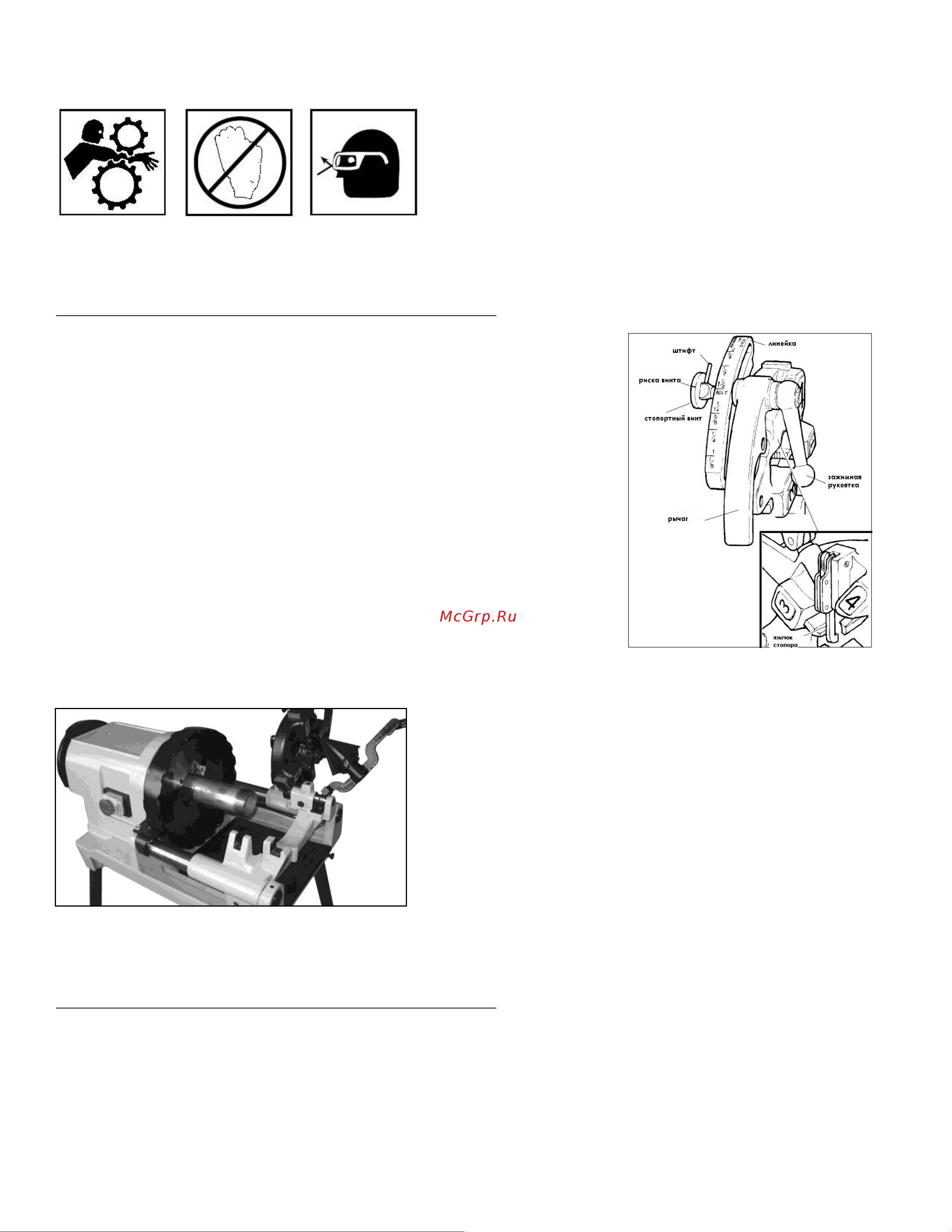

Рис. 1 Фиксация трубы

Рис. 2 Резьбонарезная голова
