5. Снимите плашки с резьбонарезной головки.

6. Вставьте новые плашки. Номера плашек от 1 до 4 должны совпадать с аналогичными номерами на

резьбонарезной головке.

7. Вращайте кулачковый диск до тех пор, пока цилиндрический штифт стопорного винта не встанет в отверстие.

В этом положении плашки зафиксируются в резьбонарезной голове. Убедитесь, что цилиндрический штифт

упирается до конца линейки до положения смены плашек.

8. Передвиньте деление линейки с требуемым размером на один уровень с риской стопорного винта.

9. Затяните зажимную рукоятку.

10. Если вам нужно сделать резьбу больше или меньше заданного размера, установите риску стопорного винта

соответственно выше или ниже деления с размером на линейке.

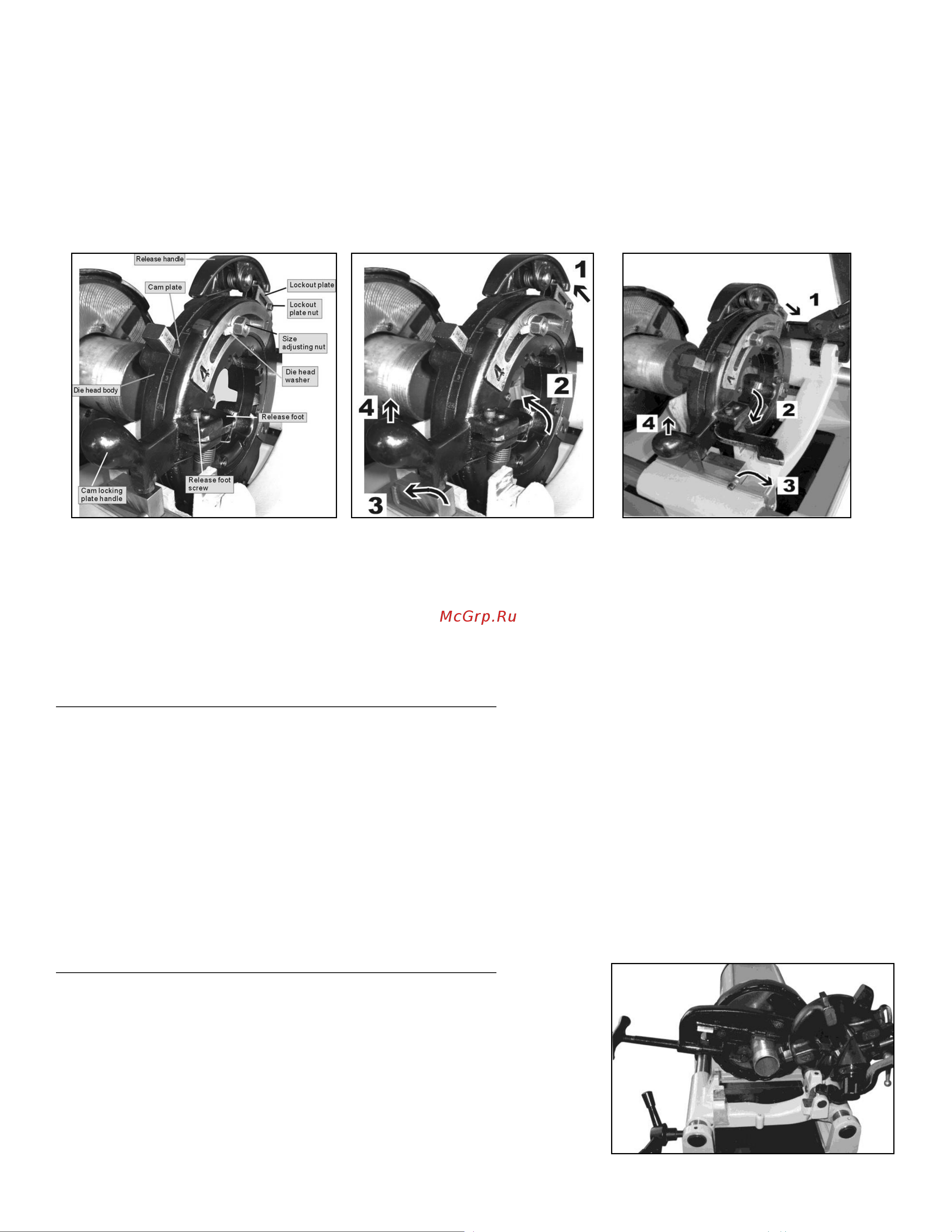

Рис 4 рис 5 рис 6

Последовательность установки плашек в резьбонарезную голову 2.1\2-3 показана на

рисунке (4,5,6)

6. Нарезание резьбы

Расположение упоминаемых деталей смотрите на рисунках.

1. Установите блок плашек. Подробно об установке плашек см. выше.

2. Поднимите труборез и гратосниматель вверх.

3. При закрытом положении рычага включения опустите резьбонарезную головку вниз.

4. Включите станок. Смазка должна стекать с резьбонарезной головки.

5. Крутите маховик суппорта для подачи плашек к концу трубы. Надавите на маховик суппорта, чтобы запустить

плашки.

6. Когда конец трубы коснется на резьбонарезной голове рычага автоматического отброса плашек, произойдет

отскок плашек от трубы, что соответствует окончанию нарезки конической резьбы.

7. Отключите станок и верните резьбонарезную головку назад до упора(от зажимного патрона), покрутив маховик

суппорта. Поднимите резьбонарезную головку наверх.

7. Резка труб

Расположение упоминаемых деталей смотрите на рисунках.

1. Поднимите гратосниматель и резьбонарезную головку вверх.

2. Опустите труборез на трубу и с помощью маховика суппорта

выровняйте отрезной диск по линии отреза на трубе.

3. Затяните рукоятку винтового шпинделя трубореза на трубе, при этом

сохраняя положение отрезного диска.

4. Зажмите обеими руками рукоятку винтового шпинделя трубореза (Рис.

3).

5. Включите станок.

Рис. 3
