Резчики кровли CR-144Е, CR-147Е

1 Описание и принцип работы

В состав блока управления также входит переносная силовая вилка поз.26 – разъем для под-

ключения резчика к электрической сети. Ее ответная часть – силовая розетка поз.27 - также

поставляется в комплекте с резчиком. Монтаж силового электрического кабеля к розетке

(рисунок 3) осуществляется самостоятельно пользователем. Длина силового кабеля опреде-

ляется расстоянием от источника питания до максимально удаленного места на территории,

где производятся работы, плюс 2…3 метра.

В целях предупреждения поломки элементов блока управления от чрезмерного натяжения

силового кабеля во время работы или транспортирования машины при подсоединении розет-

ки поз.27 к переносной вилке поз.26 силовой кабель необходимо закрепить в фиксаторе

поз.15 (рисунок 2) на водиле резчика кровли. На резчике предусмотрено расположение фик-

сатора поз.15 как на правой стойке (заводская установка), так и на левой стойке водила.

ВНИМАНИЕ! Все электромонтажные работы должны проводиться спе-

циалистом-электриком

Обозначение цвета проводов

Обозначение Цве жилы Контакты

Черный

L1,

T1,

Голубой

L2,

T2,

КЧ

Коричневый L3, T3, W1

ЖЗ

Желто-зеленый PE (земля)

Красный

L2, L3

Перечень элементов

Обозначение Наименование элементов

Электродвигатель

Автомат защиты двигателя

Лампа индикаторная зеленая

Вилка силовая

Розетка силовая

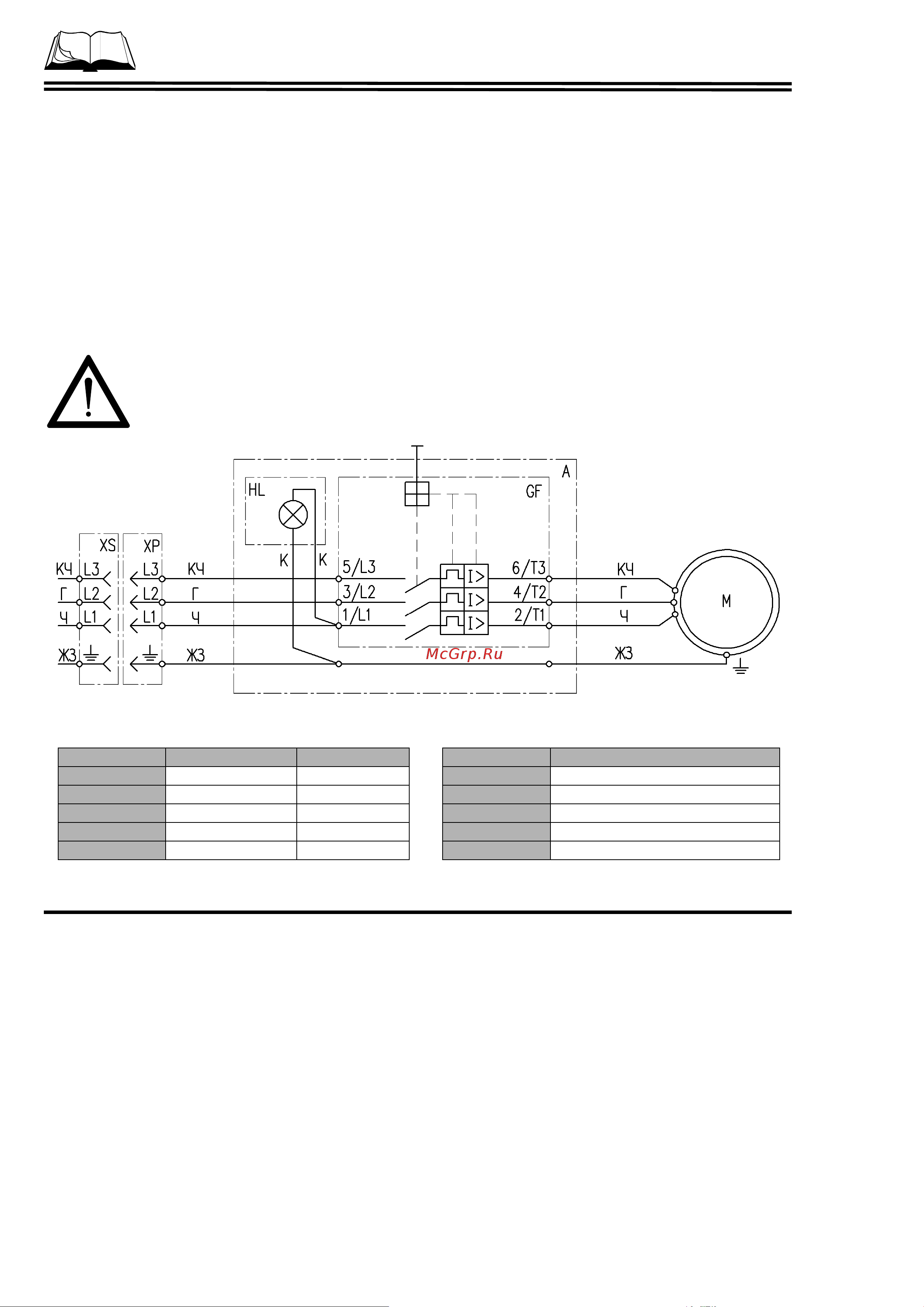

Рисунок 3 – Электрическая схема резчика
