Резчики кровли CR-144Е, CR-147Е

1 Описание и принцип работы

1.4 Блок управления

Блок управления поз.11 (рисунок 2) служит для запуска электродвигателя и для его останова

(в том числе при аварийной ситуации), а также предназначен для защиты электродвигателя

от короткого замыкания и перегрева обмотки (происходит автоматическое отключение и ос-

танов электродвигателя).

Электрическая схема резчика показана на рисунке 3.

Блок управления представляет собой автомат защиты двигателя встроенный в специальный

корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении резчика к

электрической сети лампа загорается). По центру корпуса расположен выключатель управ-

ления блоком (при повороте выключателя по часовой стрелке происходит запуск электро-

двигателя, а против часовой стрелки – его останов).

Корпус блока управления опломбирован в двух местах.

ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-

тийного ремонта в случае самовольного проникновения внутрь корпуса

блока управления

Поз

Артикул Наименование

ходит в состав резчика

CR-144Е CR-147Е

27123 Блок управления 4 кВт БУ4-М.000

27124 Блок управления 5,5 кВт БУ5,5-М.000 +

120290 Фиксатор GM245-M.180 + +

71865 Вилка силовая переносная РСЕ "Twist" 0142-6 (3P+E 16A 400V IP67) + +

71822 Силовой разъем (розетка) РСЕ "Twist" 2142-6 (3P+E 16A 400V IP67) + +

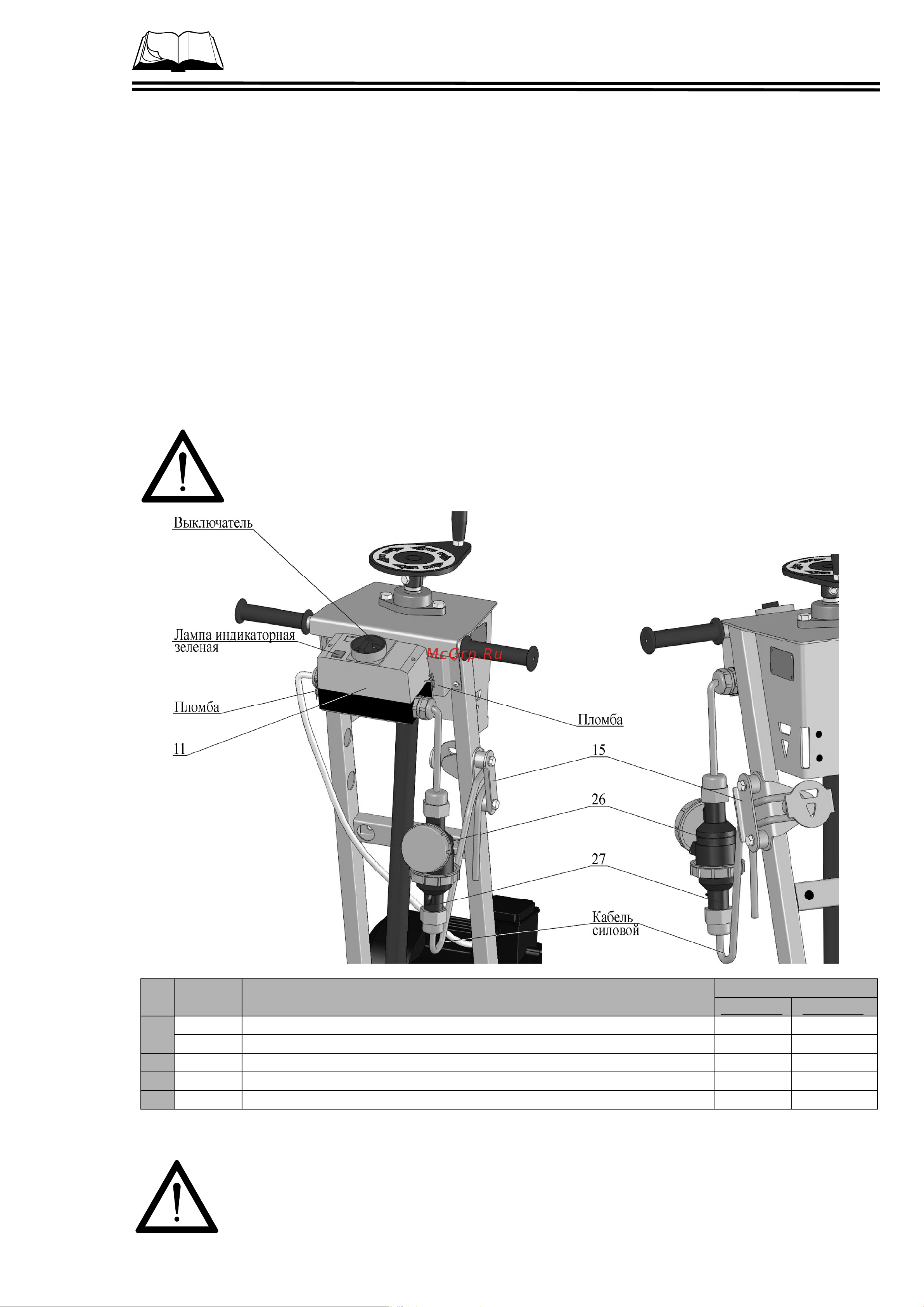

Рисунок 2 – Блок управления и защиты электродвигателя

ВНИМАНИЕ! При подсоединении розетки поз.27 к переносной вилке

поз.26 силовой кабель необходимо закрепить в фиксаторе поз.15 на водиле

резчика кровли
