Резчики кровли CR-144Е, CR-147Е
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Поз
.
Артикул Наименование
В
ходит в состав резчика
CR-144Е CR-147Е
1
143383 Рама CS146.200 + +
2
60819 Водило 146М.2
2.000 + +
3
52721 Шпиндель CR149.23.000 + +
4
52718 Кожух CR149.22.000 + +
6
18546 Тяга CS18.34.300A + +
7
127016 Винт CS18.43.400 + +
8
143381 Рычаг CS146.120 + +
11
27123 Блок управления 4 кВт БУ4-М.000
+
27124 Блок управления 5,5 кВт БУ5,5-М.000 +
13
60954 Крышка CR149.22.001 + +
17
60822 Шкив CR147E.001 + +
18
17942 Планшайба CR149.05.004 + +
23
60832 Планшайба CR149.23.003 + +
24
3861 Электродвигатель АИР 100 S2 IM1081, N=4кВт, n=3000об/мин +
2757 Электродвигатель АИР 100 L2 IM1081, N=5,5кВт, n=3000об/мин +
25
1048 Ремень клиновой AV10x750La, Gates 6210 (XPZ 737)
+
27
71822 Силовой разъем (розетка) РСЕ "Twist" 2142-6 (3P+E 16A 400V IP67) + +
28
3343 Тяга привода ручного тормоза 21080-3508071-00 + +
29
121676 Рукоять резиновая мотоцикла левая 134001202501 (ЯРТ
) + +
33
40629 Корпусной подшипниковый узел UCFL 204 + +
40
4037 Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +
49
4312 Гайка-барашек М 8-6H.6.016 DIN 315 + +

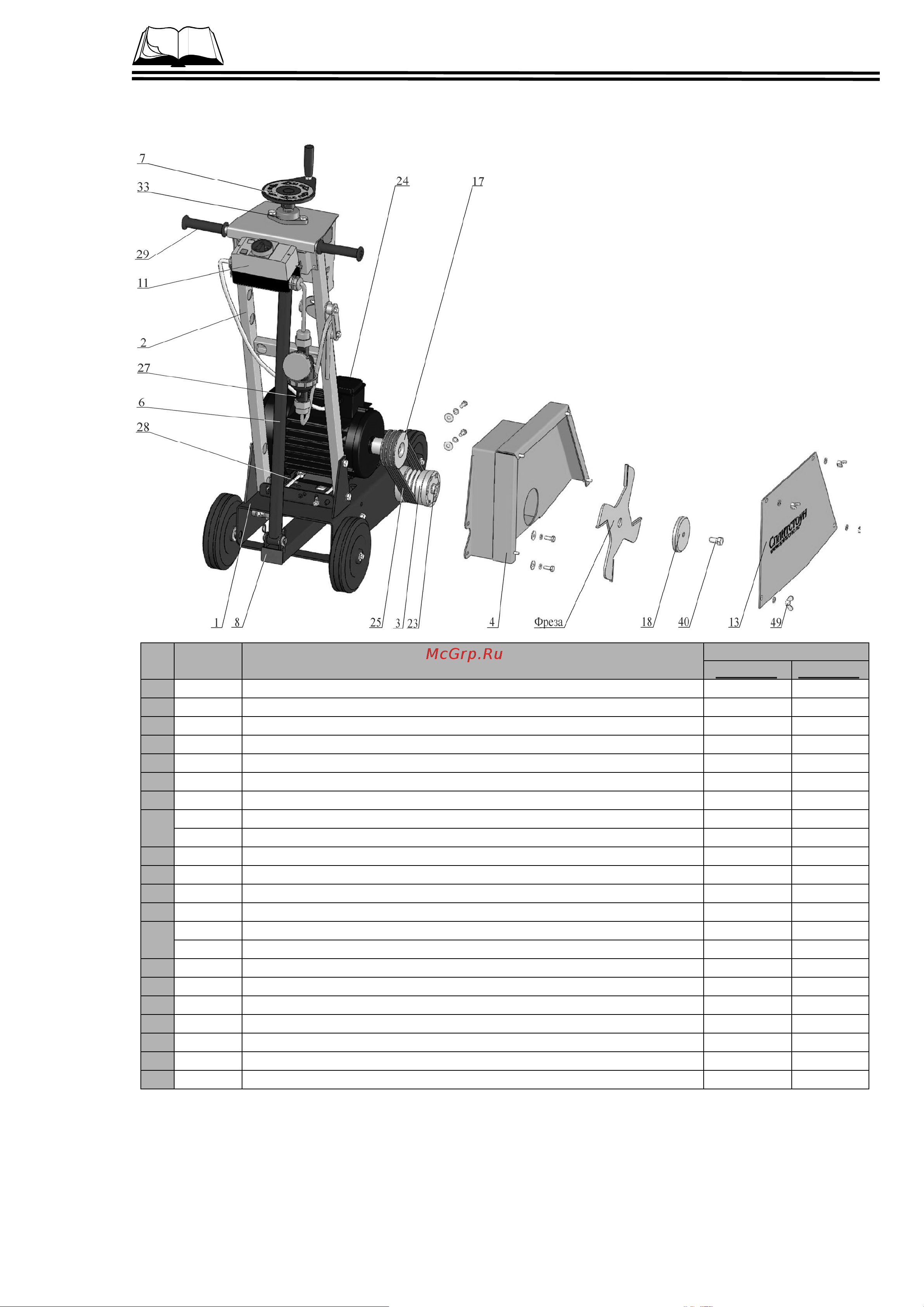

Рисунок 1а – Устройство резчика
