1 Описание и принцип работы
В состав блока управления также входит переносная силовая вилка поз.26 – разъем для под-
ключения резчика к электрической сети. Ее ответная часть – силовая розетка поз.27 - также
поставляется в комплекте с резчиком. Монтаж силового электрического кабеля к розетке
(рисунок 3) осуществляется самостоятельно пользователем. Длина силового кабеля опреде-
ляется расстоянием от источника питания до максимально удаленного места на территории,
где производятся работы, плюс 2…3 метра.
В целях предупреждения поломки элементов блока управления от чрезмерного натяжения
силового кабеля во время работы или транспортирования машины при подсоединении розет-
ки поз.27 к переносной вилке поз.26 силовой кабель необходимо закрепить в фиксаторе
поз.15 (рисунок 2) на водиле резчика кровли. На резчике предусмотрено расположение фик-
сатора поз.15 как на правой стойке (заводская установка), так и на левой стойке водила.
ВНИМАНИЕ! Все электромонтажные работы должны проводиться спе-
циалистом-электриком
Обозначение цвета проводов
Обозначение Цве жилы Контакты
Ч
Черный L1, T1, U1
Г
Голубой L2, T2, V1
КЧ
Коричневый L3, T3, W1
ЖЗ
Желто-зеленый PE (земля)
К
Красный L2, L3
Перечень элементов
Обозначение Наименование элементов
М
Электродвигатель
GF
Автомат защиты двигателя
HL
Лампа индикаторная зеленая
XP
Вилка силовая
XS
Розетка силовая

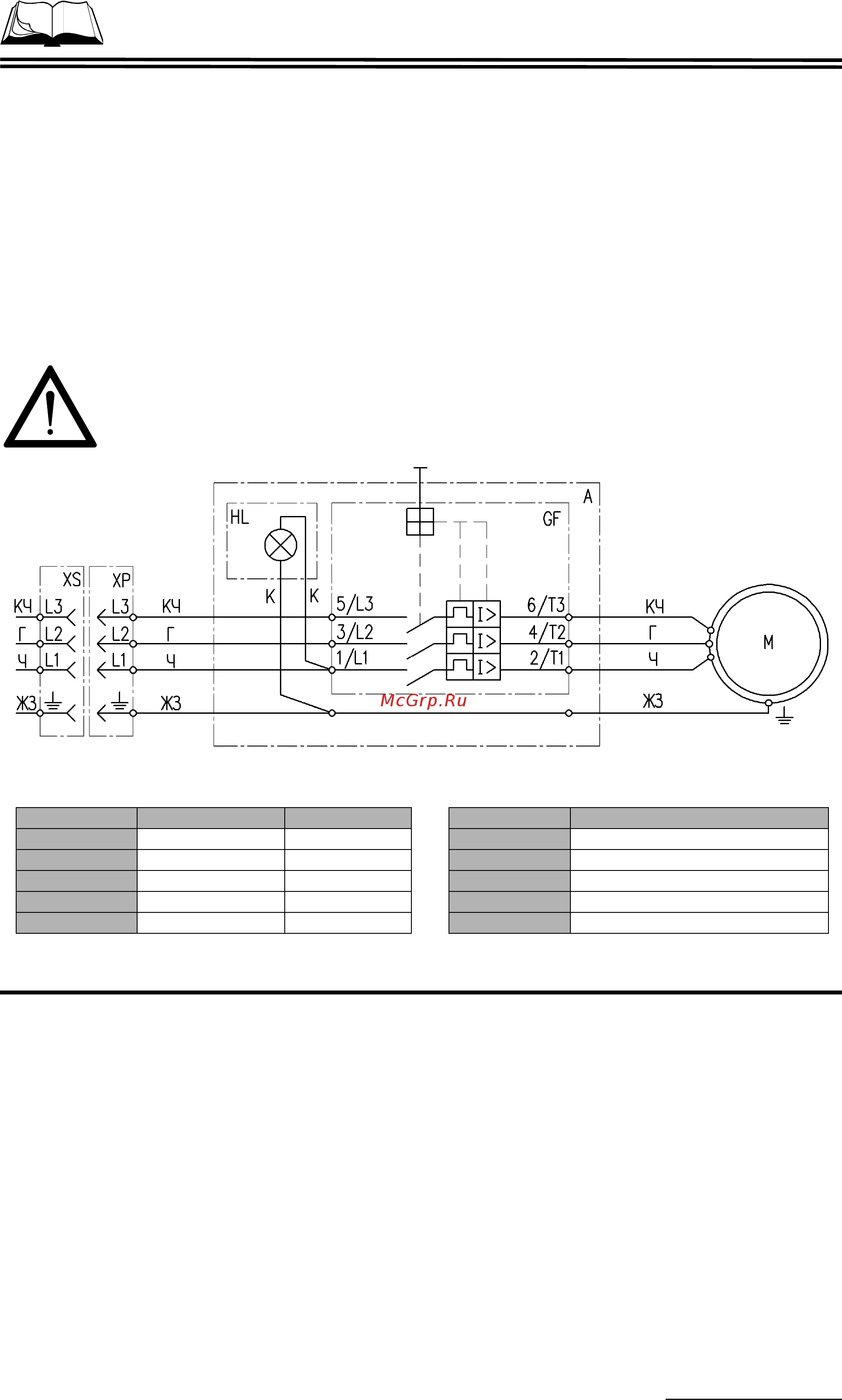

Рисунок 3 – Электрическая схема резчика
