3 Техническое обслуживание

3.3.4 Замена приводных ремней

Замена производится в соответствии с рисунком 8:

 снимите кожух поз.4, отвернув четыре болта поз.36 с шайбами поз.50 и 52 крепления ко-

жуха;

 ослабьте затяжку гаек поз.47 на тягах поз.28 и прижимах поз.10, отвернув их на несколь-

ко оборотов;

 перемещая двигатель поз.24 вперед по ходу движения резчика, ослабьте натяжение рем-

ней;

 замените ремни поз.25;

 произведите натяжение ремней (раздел 3.3.3);

 установите кожух поз.4, затяните болты поз.36 с шайбами поз.50 и 52.

Поз

Артикул Наименование

Входит в состав резчик

CR-144Е CR-147Е

60822 Шкив CR147E.001 + +

60831 Шкив CR149.23.002 + +

3861 Электродвигатель АИР 100 S2 IM1081, N=4кВт, n=3000об/мин +

2757 Электродвигатель АИР 100 L2 IM1081, N=5,5кВт, n=3000об/мин +

1048 Ремень клиновой AV10x750La, Gates 6210 (XPZ 737) + +

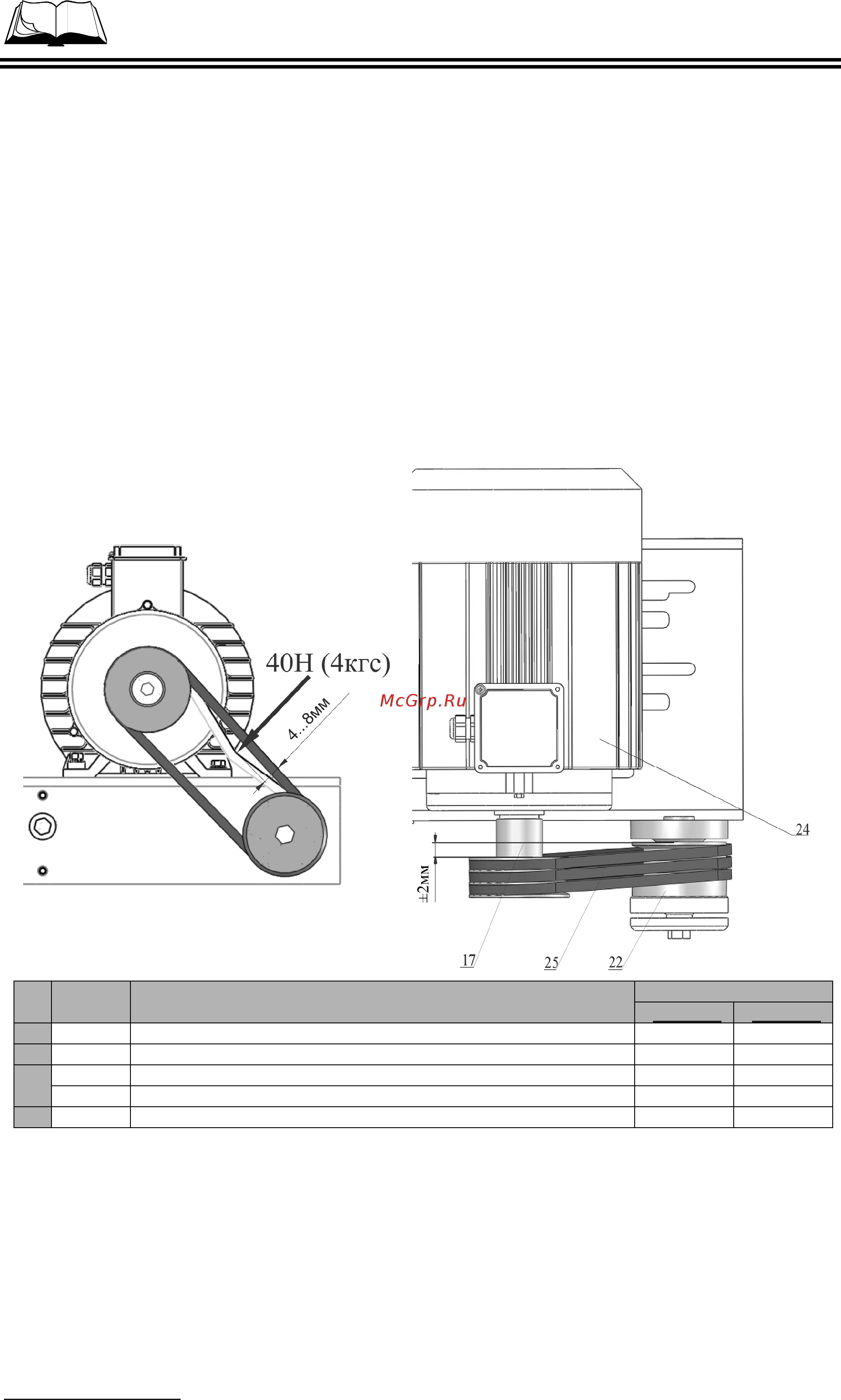

Рисунок 9 – Проверка натяжения приводных ремней
