Руководство по эксплуатации

дизельной электростанции

Серия «MD Reserve»

Часть 9. Автоматический выключатель (автомат защиты генератора)

На электростанции применяется автоматический выключатель (автомат защиты), предназначенный для

защиты генератора при превышении токовой нагрузки свыше расчетной, при коротком замыкании, а

также для ручного размыкания цепи.

Часть 10. Подключение внешних кабелей к ДГУ

Шкафы управления электростанций в стандартном исполнении оборудованы:

 клеммниками для подключения двухжильного кабеля – сигнал на пуск станции («сухой контакт»), 220В;

 клеммниками для подключения трехжильного кабеля внешнего питания собственных нужд, 220В;

 клеммниками для подключения двухжильного кабеля – сигнал «Готов к приему нагрузки», 220В.

В случае, если ДГУ используется как единственный источник электроэнергии, силовые кабели подключаются к

выходным шинам автомата защиты генератора.

В случае, если ДГУ используется как резервный источник электроэнергии, совместно с ней может

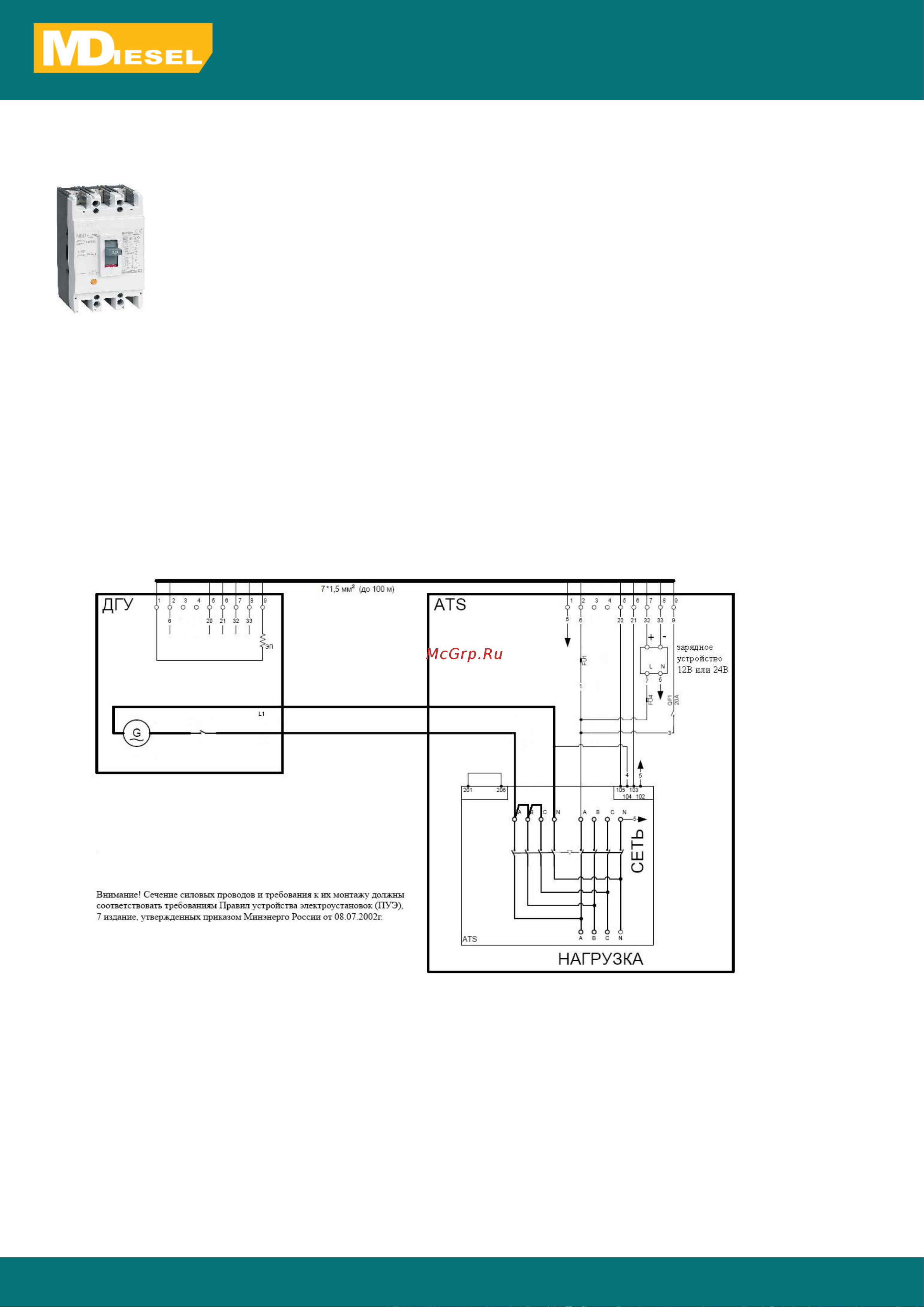

использоваться автомат включения резерва (АВР). В таком случае подключение кабелей выполняется согласно схеме:

Для однофазной:
