Руководство по эксплуатации

дизельной электростанции

Серия «MD Reserve»

Часть 3. Монтаж электростанции

Перед монтажом

Перед началом монтажа необходимо проверить:

 Горизонтальность и прочность фундамента для установки электростанции.

 Что вентиляция помещения обеспечивает достаточно воздуха для работы электростанции, её охлаждения и

для вентиляции помещения.

 Что выхлопная система спроектирована и выполнена в соответствии с требованиями данного руководства,

обеспечивает отвод выхлопных газов и не допускает их утечек в помещения.

 Что силовые кабели, сигнальные кабели, кабели управления и коммуникации спроектированы и проложены в

соответствии с требованиями ПУЭ-7, утвержденных приказом №204 от 08.07.2002.

 Что имеющееся пространство достаточно для эксплуатации и обслуживания электростанции.

Размещение электростанции

 Размещение электростанции, кроме её установки, включает организацию и размещение остальных систем,

связанных с ней, связанных с ней, а именно: приточной и вытяжной вентиляции, выхлопной системы, путей

прокладки кабелей, топливных трубопроводов и т.д..

 Коммутационное распределительное устройство должно располагаться максимально близко к электростанции.

Фундамент

Обычно электростанция устанавливается на бетонный пол. При этом на нем должен быть выполнен бетонный

фундаментный блок, на который и устанавливается электростанция:

 Фундаментный блок должен быть выполнен из бетона марки не ниже М150 и быть выдержан после заливки в

течение 28 дней.

 Фундаментный блок должен возвышаться над полом на высоту не менее 150 мм и иметь длину и ширину

больше, чем габариты рамы-основания электростанции на 150 мм.

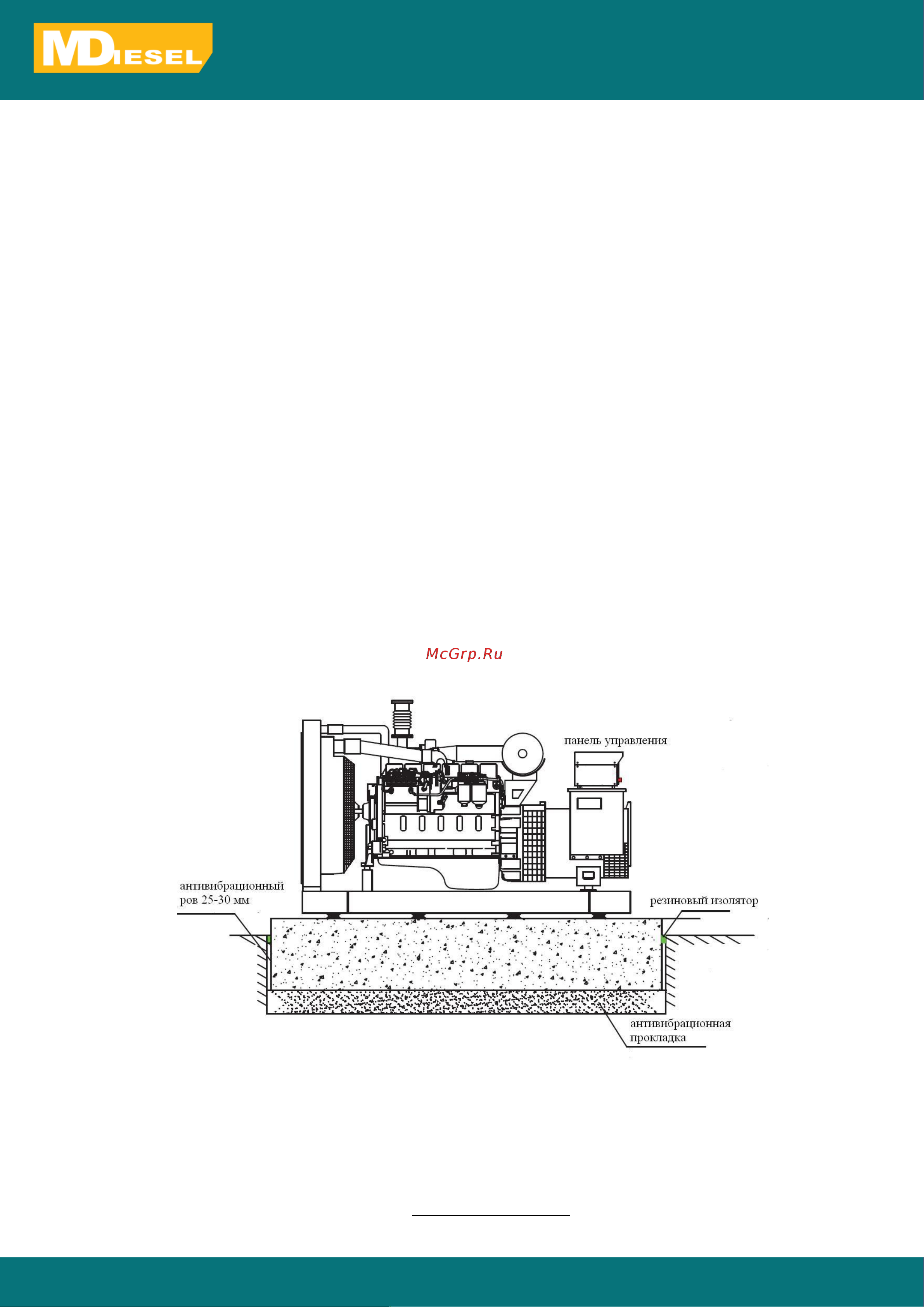

 В фундаментный блок устанавливаются анкерные болты J или L типа и/или виброизоляционные подушки

 Если пользователь имеет повышенные требования по ограничению уровня вибраций или шума, то для их

снижения возможна установка электростанции на виброизоляционный фундаментный блок. Его типовые параметры –

следующие:

 он должен быть шире и длиннее, чем рама-основание электростанции, как минимум, на 150–300 мм,

 он должен быть выше уровня пола на 200–300 мм,

 глубина фундамента (Н) рассчитывается по формуле:

H =

𝐾 ∗ 𝐺

𝑑𝑥 (𝐵 + 0.4) ∗ (𝐿 + 0.4)

, где
