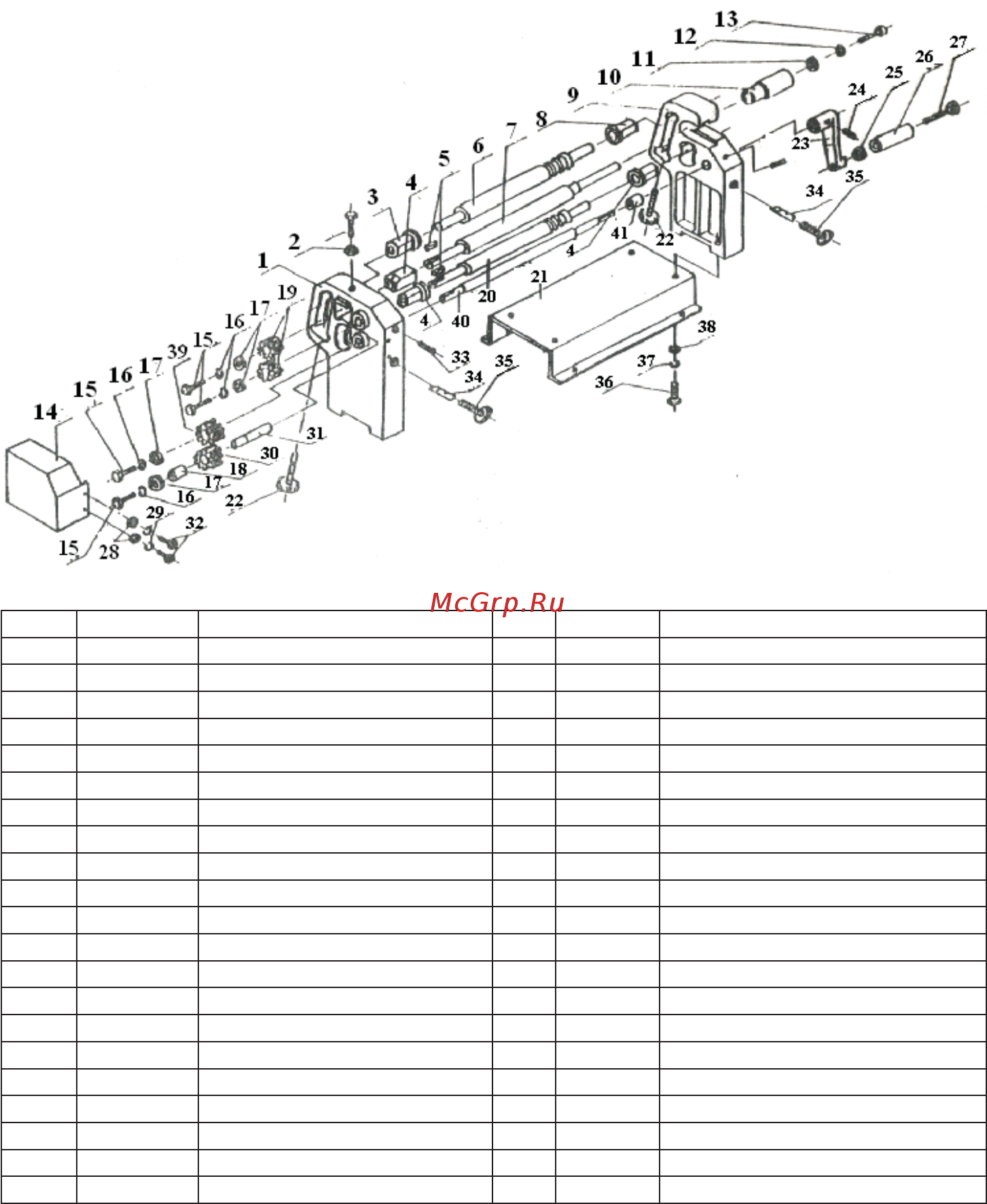

СХЕМА СБОРКИ

товителя, устраняются бесплатно.

С гарантийными обязательствами ознакомлен

и согласен:

_______________, ______________________

дата подпись покупателя

Сервис-Центр тел./ факс (4732) 39-24-86

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ,

ШАНХАЙ, П.Р.

Импортер:

ООО «Энкор - Инструмент - Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

ДЕТАЛИ СБОРКИ

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 131312 Стойка левая 22 131333 Винт регулировочный

2 131313 Гайка 23 131334 Ручка

3 131314 Болт установочный 24 131335 Винт

4 131315 Втулка опорная 25 131336 Гайка

5 131316 Втулка квадратная 26 131337 Ручка

6 131317 Шпонка 27 131338 Болт

7 131318 Вал верхний 28 131339 Шайба

8 131319 Вал боковой 29 131340 Шайба

9 131320 Стойка правая 30 131341 Шестерня большая

10 131321 Втулка стопорная 31 131342 Вал малый

11 131322 Шайба 32 131343 Болт

12 131323 Шайба пружинная 33 131344

Винт

13 131324 Винт 34 131345 Штифт

14 131325 Кожух защитный 35 131346 Винт регулировочный

15 131326 Болт 36 131347 Болт

16 131327 Шайба пружинная 37 131348 Шайба

17 131328 Шайба 38 131349 Шайба

18 131329 Втулка 39 131350 Шестерня

19 131330 Шестерня малая 40 131351 Вал передаточный

20 131331 Вал нижний 41 131352 Втулка

21 131332 Основание
