пите винтом фиксации ручки (13).
9. РАБОТА (Рис. 1)
9.1. Прежде чем приступить к работе с валь-
цами внимательно изучите технические воз-
можности и руководство по эксплуатации.
Информацию о технологиях выполнения пред-
стоящих операций и свойствах материала ис-
пользуемой заготовки необходимо получить из
справочной и учебной литературы или прокон-
сультироваться у опытного
специалиста.
9.2. Ваши вальцы были собраны и полностью
отрегулированы на заводе-изготовителе. Во
время транспортировки регулировки могут
нарушиться, поэтому перед началом эксплуа-
тации необходимо еще раз проверить регули-
ровки.
9.3. Перед началом установки заготовки за
ручку (14) проверните на один оборот валы
(7,8,9) – валы должны быть чистыми.
9.4. Заготовку установите между валами (8) и
(7, 9).
9.5. Регулировка зазора между нижним и вер-
хним валами (7,8) устанавливается регулиро-
вочными винтами (2,4).
9.6. Регулировка зазора между верхним и
боковым валами (8,9) устанавливается двумя
регулировочными винтами (12).
9.7. Для снятия готового изделия с верхнего
вала (8) необходимо выдвинуть стопорную
втулку (11) в сторону от правой стойки (10),
верхний вал (8) сдвиньте вперёд. Удерживая
верхний вал (8), снимите готовое изделие.
9.8. Верхний вал (8) установите на прежнее
место, его положение зафиксируйте переме-
щением стопорной втулки (11) в направлении
к правой стойке (10).
9.9. Для изготовления колец из проволоки на
нижнем валу (7) и верхнем валу (8) выполнены
соответствующие проточки (ручьи).
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1. Обслуживание
10.1.1.Содержите вальцы и рабочее место в
чистоте. Освобождайте все трущиеся узлы и
детали
от пыли и посторонних предметов. Пе-
риодически очищайте вальцы сжатым воз-
духом.
10.1.2. Вальцы необходимо проверять перед
работой. Все неисправности должны быть ус-
транены.
10.1.3.Металлические неокрашенные поверх-
ности постоянно должны быть чистыми, слег-
ка смазанными маслом.
10.1.4. Перед началом работы и периодически
на протяжении рабочего времени проверяйте и
при необходимости очищайте
от грязи и смазы-
вайте шестерни редуктора (16) густой смазкой.

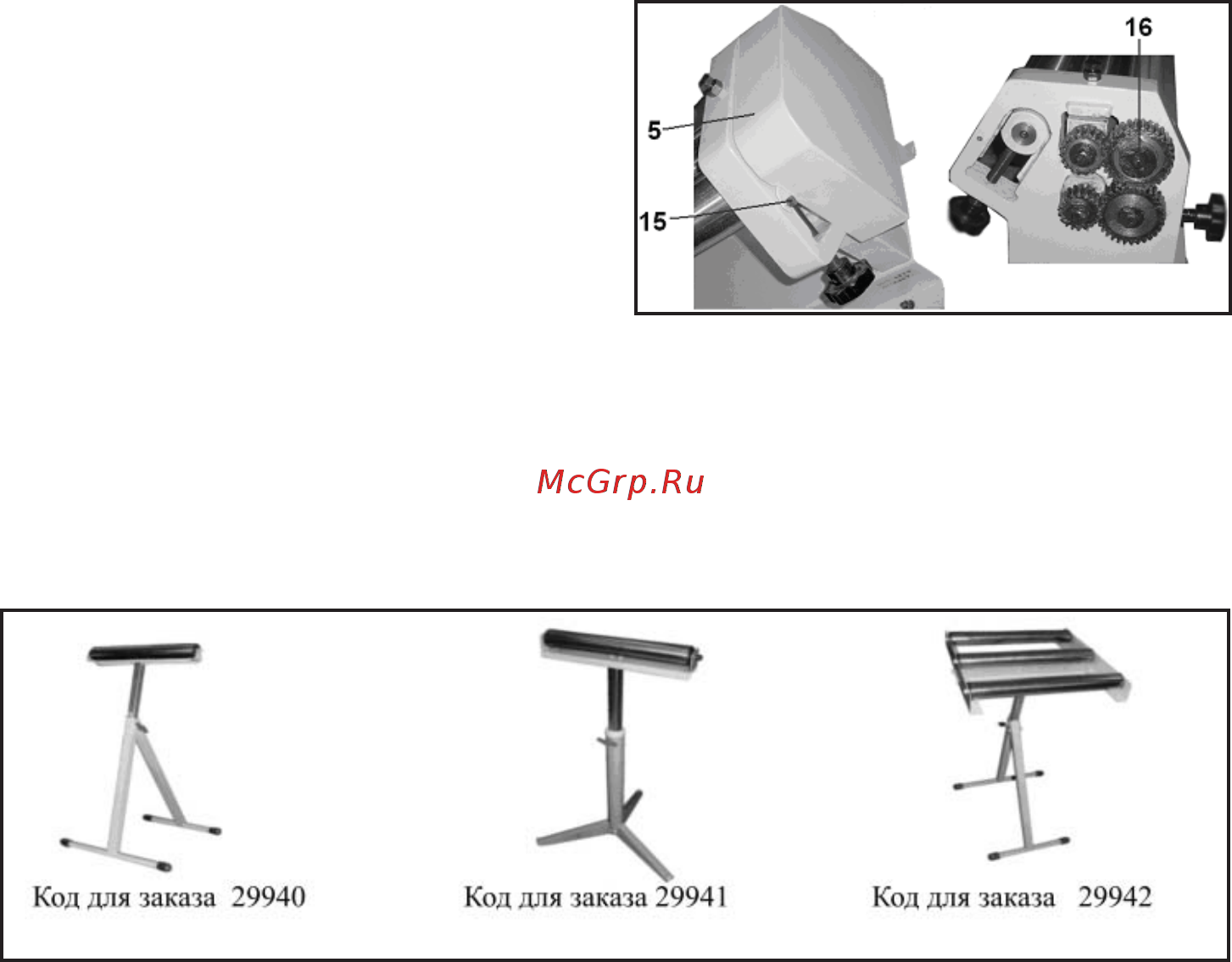

Крепление защитного кожуха (5) производится
двумя болтами (15), Рис.2.
Рис. 3
Рис. 2
11. РЕКОМЕНДУЕМАЯ ОСНАСТКА
Для создания удобств при работе с вальцами
рекомендуем приобрести опору роликовую
(Рис. 3), которая облегчит работу с габаритны-
ми заготовками как при подаче заготовки на об-
работку, так и при передаче готового изделия
после обработки.
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «Энкор - Инструмент - Воронеж» осущест-
вляет гарантийный ремонт по предъявлению
товарного
чека. Гарантийный срок составляет
6 месяцев, с даты продажи. Срок службы – 5
лет. Повреждения, происшедшие вследствие
естественного износа, перегрузки или непра-
вильной эксплуатации, не подлежат гарантий-
ному ремонту. Повреждения, возникшие из-за
некачественного материала или по вине изго-
Уважаемый покупатель!
Вы приобрели листогибочную машину с ручным приводом, изготовленную в КНР под контролем
российских специалистов по заказу ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ». Перед вводом
в эксплуатацию машины внимательно и до конца прочитайте настоящее руководство по
эксплуатации и сохраните его на весь срок её использования.
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5. УСТРОЙСТВО
6. РАСПАКОВКА
7. МОНТАЖ
8. СБОРКА
9. РАБОТА
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
11. РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ И
ОСНАСТКА
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ДЕТАЛИ СБОРКИ
СХЕМА СБОРКИ
Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации
листогибочной машины с ручным приводом модели “КОРВЕТ 512”.
Надёжность работы листогибочной машины с ручным приводом и срок её службы во многом
зависят от грамотной эксплуатации, поэтому необходимо внимательно изучить руководство по
эксплуатации.
НЕ ПРИСТУПАЙТЕ К СБОРКЕ И ЭКСПЛУАТАЦИИ МАШИНЫ, НЕ ИЗУЧИВ РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ.
