1. ОБЩИЕ УКАЗАНИЯ
1.1. Листогибочная машина с ручным приво-
дом “Корвет 512” (далее вальцы) предназначе-
на для гибки листов из мягкой стали или цвет-
ных металлов толщиной до 1,5 мм, шириной до
1300мм.
1.2. Вальцы предназначены для эксплуатации
и хранения в следующих условиях:
- температура окружающей среды от 1 до 35
0
С;
- относительная влажность воздуха до 80 %
при температуре 25
0
С.
Если вальцы внесены в зимнее время в отап-
ливаемое помещение с улицы или из холодно-
го помещения, не собирайте и не используй-
те вальцы некоторое время, подождите, пока
они прогреются до температуры окружающего
воздуха.
1.3. Приобретая вальцы, проверьте комплект-
ность (см. раздел 3), работоспособность.
1.4. После продажи вальцев претензии по не-
комплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены
в табл. 1:
3. КОМПЛЕКТНОСТЬ
1. «Корвет 512» 1 шт.
2. Руководство по эксплуатации 1 экз.
3. Упаковка 1 шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не используйте валь-
цы до тех пор, пока внимательно не озна-
комитесь с изложенными в «Руководстве»
рекомендациями и поэтапно не изучите все
пункты настройки и регулировки.
4.1. Ознакомьтесь с техническими характерис-
тиками, назначением и конструкцией вальцев.
4.2. Выработайте в себе привычку: прежде чем
использовать вальцы, убедитесь в том, что
все используемые при настройке инструменты
удалены и не будут мешать работе.
4.3. Позаботьтесь о хорошем освещении ра-
бочего места и свободе передвижения вокруг
вальцев.
4.4. Содержите рабочее место в чистоте, не
допускайте загромождения посторонними
предметами.
4.5. Запрещается использование вальцов в по-
мещениях со скользким полом, например, за-
сыпанном опилками или натертом воском.
4.6. Дети и посторонние лица должны нахо-
диться на безопасном расстоянии от рабочего
места.
4.7. К работе с вальцами не допускаются дети
и не подготовленные лица.
4.8. Перед работой с вальцами необходимо
внимательно изучить данное руководство по
эксплуатации, а также соответствующую спра-
вочную и учебную литературу.
4.9. Одевайтесь правильно. Для работы оде-
вайте спецодежду. Всегда работайте в не-
скользящей обуви и убирайте назад длинные
волосы.
4.10. Всегда работайте в защитных очках;
обычные очки таковыми не являются, посколь-
ку не противостоят ударам.
4.11. Запрещается изгибать (вальцевать) лис-
ты толщиной более 1,5мм.
4.12. Запрещается вальцевать заготовки, ко-
торые настолько малы, что Вы не можете их
надежно удерживать.
4.13. При установке или удержании листов
металла используйте защитные рукавицы. Ис-
ключите возможность получения травмы об ос-
трые кромки металлических листов.
4.14. Исключите падение или смещение листа
металла.
4.15. Вальцы должны быть установлены и на-
дежно закреплены на горизонтальной устойчи-
вой поверхности фундамента, металлической
тумбы, рассчитанных на вес вальцев с учётом
веса заготовки и усилия оператора.
4.16. При перемещении вальцев использовать
Таблица 1
Наименование параметра Значение параметра
Максимальная толщина изгибаемого металлического листа, мм 1.5
Максимальная ширина изгибаемого металлического листа, мм 1300
Диаметр вала (верхнего), мм 75
Габаритные размеры (длина х ширина х высота), мм 480х1750х460
Габаритные размеры упаковки (длина х ширина х высота), мм 1730x450x580
Масса (нетто/брутто), кг 195/220
специальные подъемные устройства, с грузо-
подъемностью, рассчитанной на
вес вальцев
(см. технические характеристики).
4.17. Исключите при работе соскальзывание
руки с рукоятки. Рукоятка должна быть сухой,
без наличия на ней следов смазочных матери-
алов.
4.18. Запрещается вальцевать одновременно
несколько листов металла.
4.19. Проверьте и убедитесь в отсутствии пос-
торонних предметов, обрезков, грязи и т.п. в
рабочей зоне вальцев.
4.20. Запрещается
изменять конструкцию
вальцев, а также удлинять рычаг ручки.
4.21. Контролируйте исправность и состояние
деталей вальцев, правильность регулировки
подвижных деталей, соединений подвижных
деталей, правильность установок и регулиро-
вок. Любая неисправная деталь должна немед-
ленно ремонтироваться или заменяться.
4.22. Используйте только рекомендованные
комплектующие. Соблюдайте указания, при-
лагаемые к комплектующим. Применение не-
соответствующих комплектующих может стать
причиной несчастного случая или поломки
вальцев.
4.23. Перед первым применением вальцев
обратите внимание на правильность сборки и
надежность установки.
ВНИМАНИЕ! Для исключения возможности
коррозии деталей вальцев не подвергайте
вальцы воздействию повышенной влаж-
ности.
4.24. Будьте особенно внимательными при
вальцевании больших, очень маленьких или
неудобных листов металла. Будьте вниматель-
ны, особенно при выполнении повторяющих-
ся, монотонных действий. Не успокаивайтесь
ошибочным чувством безопасности.
4.25. Избегайте неудобных положений рук, т. к.
при внезапном соскальзывании одна или обе
руки могут оказаться на острых кромках листа
металла или в рабочей зоне валов.
4.26. Выполняйте изгибание листа плавно, без
рывков и ударов.
4.27. Не работайте с вальцами, если принима-
ете лекарства или находитесь в состоянии ал-
когольного или наркотического опьянения.

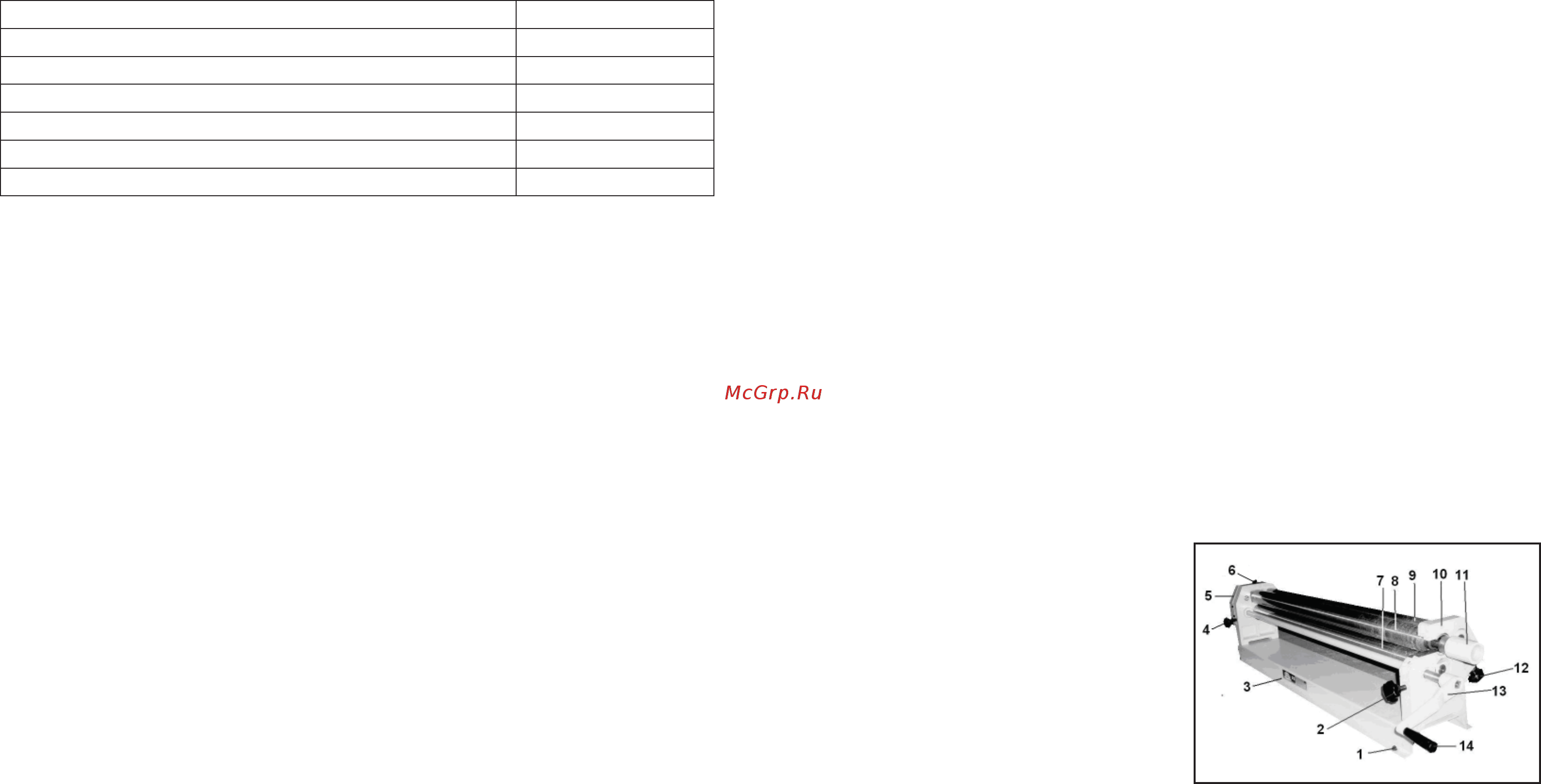

5. УСТРОЙСТВО (Рис.1)
5.1. Вальцы состоят из следующих сборочных
единиц и деталей:
1. Отверстие для крепления
2. Винт регулировочный
3. Основание
4. Винт регулировочный
5. Кожух защитный
6. Болт установочный
7. Вал (нижний)
8. Вал (верхний)
9. Вал (боковой)
10. Стойка правая
11. Втулка стопорная
12. Винт регулировочный
13. Ручка
14.
Рукоятка
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките вальцы.
6.2. Проверьте комплектность в соответствии с
разделом 3.
6.3. Освободите узлы и детали от консерваци-
онной смазки.
ВНИМАНИЕ: На некоторые детали нанесено
защитное покрытие. Для обеспечения правиль-
ной сборки и работы снимите это покрытие. За-
щитное покрытие удаляется уайт-спиритом с
помощью мягкой салфетки. Для очистки окра-
шенных, пластмассовых и резиновых деталей
используйте мыло и воду. Тщательно протрите
все детали чистой сухой салфеткой и слегка
смажьте жидким машинным маслом все неок-
рашенные металлические поверхности.
7. МОНТАЖ (Рис.1)
Установите и закрепите вальцы анкерным или
болтовым соединением через отверстия (1)
в основании (3) на горизонтальной устойчи-
вой поверхности фундамента, металлической
тумбы, рассчитанной на вес вальцев с учётом
веса заготовки и усилия оператора.
Доставку к месту монтажа и монтаж произво-
дите, используя специальные подъемные ус-
тройства и механизмы, рассчитанные на вес
вальцев (см. технические характеристики).
8. СБОРКА
Как показано на Рис. 1 ручку (13) переустано-
вите рукояткой (14) наружу, положение закре-
Рис. 1
