www.ritm.ru 118 из 124

Руководство по эксплуатации. Семейство Контакт GSM-5 (бинарный протокол)

Приложение 3

Примеры подключения датчиков

с применением резисторов

Охранные датчики

При подключении используйте резисторы 6 кОм и 9 кОм

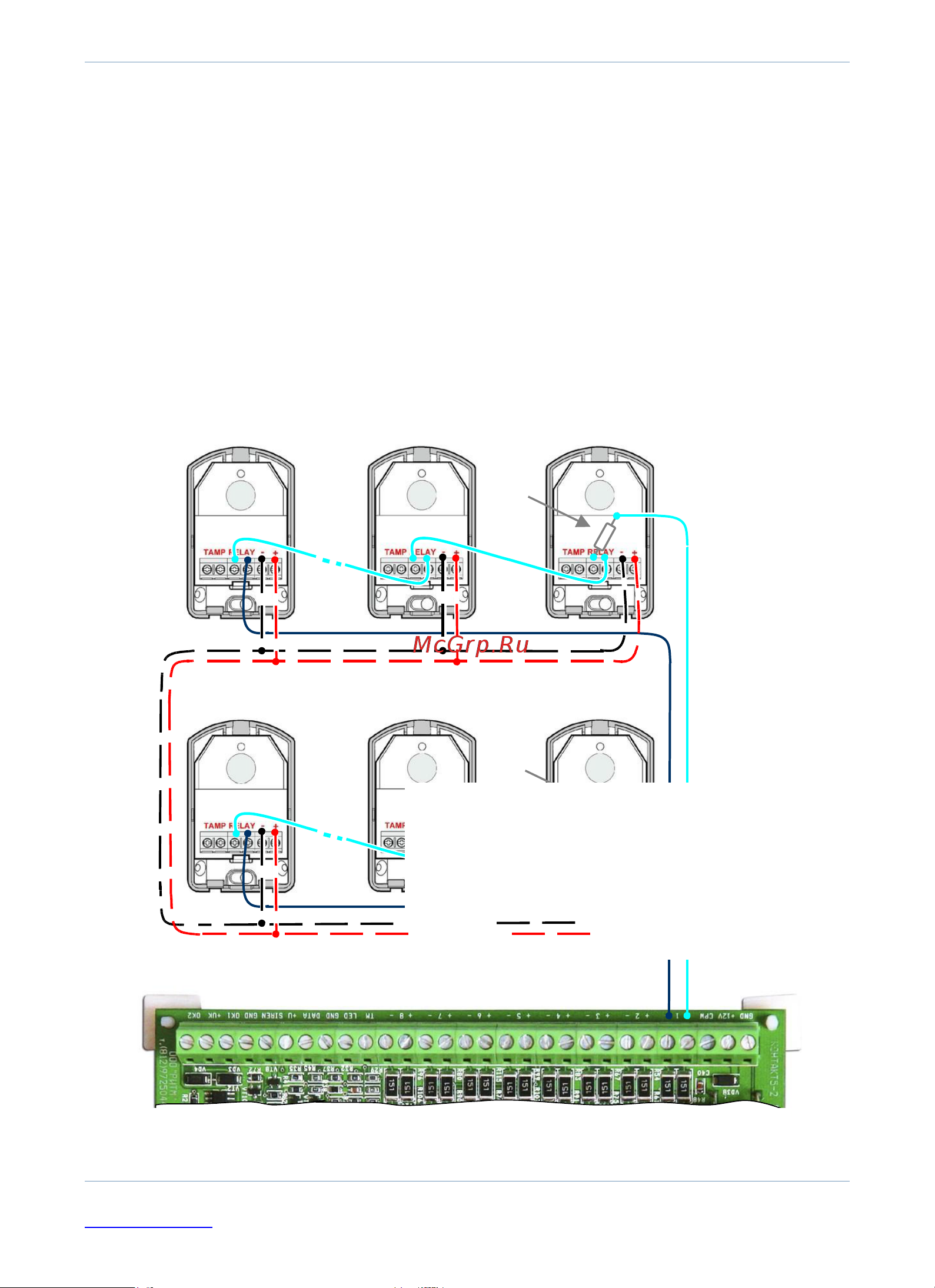

Рисунок 42.

9 кОм

6 кОм

Вход 1

шлейф 2,

датчик 3.

Вход 1

шлейф 2,

датчик 2.

Вход 1

шлейф 2,

датчик 1.

Вход 1

шлейф 1,

датчик 3.

Вход 1

шлейф 1,

датчик 2.

Вход 1

шлейф 1,

датчик 1.

К источнику

питания 12В

Схема подключения охранных датчиков на вход №1
