www.ritm.ru 119 из 124
Руководство по эксплуатации. Семейство Контакт GSM-5 (бинарный протокол)

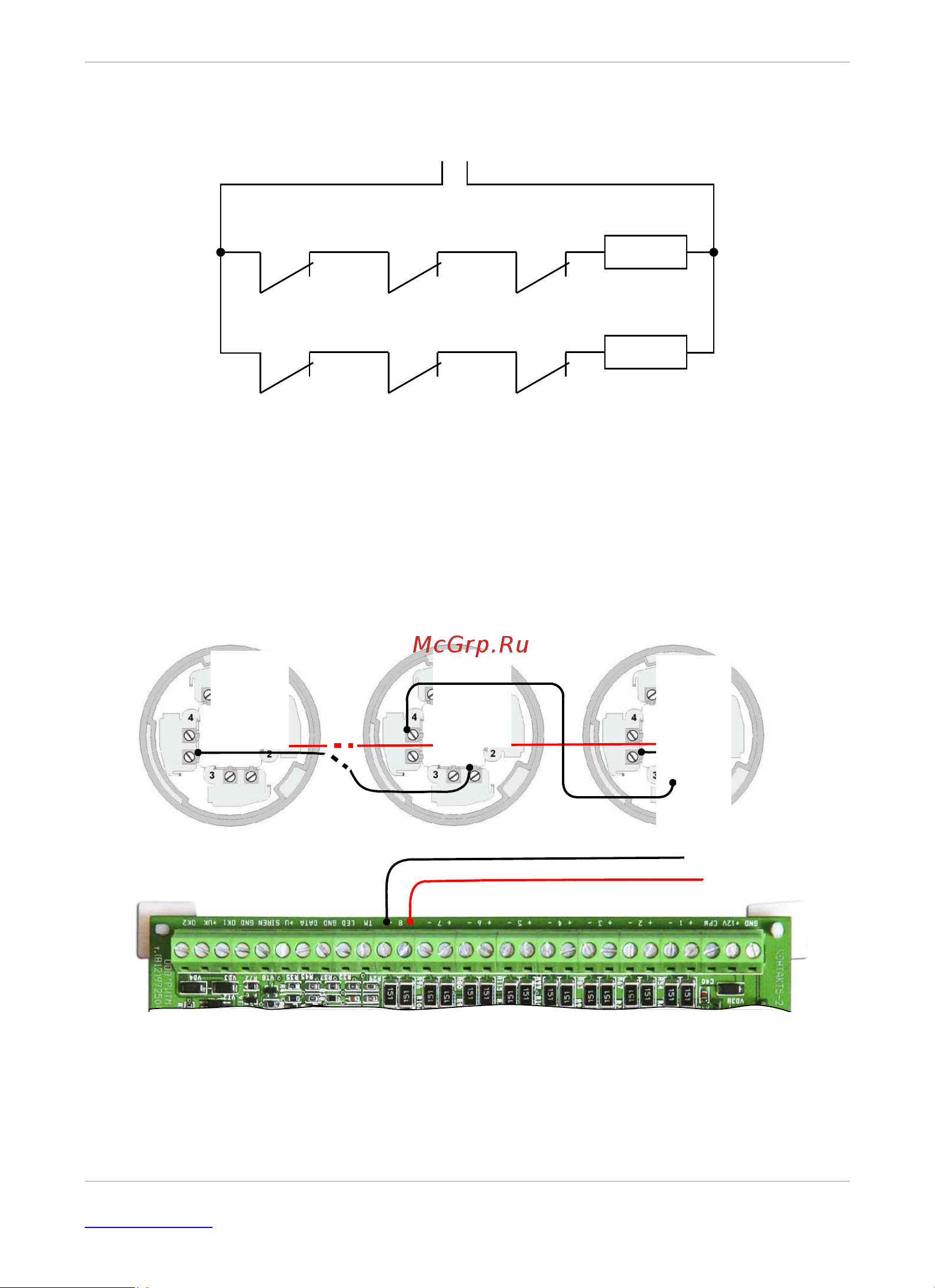

Эквивалентная схема приведена на рис. 46.
Рисунок 43.
Ш1 Д1Ш1 Д2Ш1 Д3
Ш2 Д1Ш2 Д2Ш2 Д3
9К
6К
Эквивалентная схема для рис. 45
Пожарные датчики
При подключении используйте резисторы номиналом 5 кОм.
Рисунок 44.
Вход 8
датчик 3.
Вход 8
датчик 2.
Вход 8
датчик 1.
-
+
Схема подключения пожарных датчиков на вход №8
