5. Ручной запуск.

Для перехода на ручной режим переключатель устанавливается в положение «Ручной режим».

6. Автоматическое управление воздушной заслонкой

Воздушная заслонка электростанции автоматически открывается и закрывается после

успешного запуска.

5. ПРИНЦИП РАБОТЫ БЛОКА АВТОМАТИКИ

Блок автоматики представляет собой автоматическую систему управления электростанцией

для организации резервного энергоснабжения потребителей электрической энергии при

отключении основного источника питания. Блок автоматики предназначен для совместной

работы с электростанциями, имеющими опцию автоматической работы и вынесенный на пе-

реднюю панель разъем, для подключения блока. Электростанции не имеющие такую опцию

не могут быть использованы для совместной работы с блоком автоматики.

Конструктивно блок автоматики выполнен в металлическом корпусе с возможным крепле-

нием на стену. Соединение с электростанцией происходит с помощью специального кабеля

управления (в комплекте) и силового провода. Подключение силового выхода электростан-

ции, силового ввода электрической сети и резервируемых потребителей электрической

энергии происходит при помощи винтовых клемм расположенных внутри блока.

На передней панели блока вынесены органы управления и индикации режимов работы.

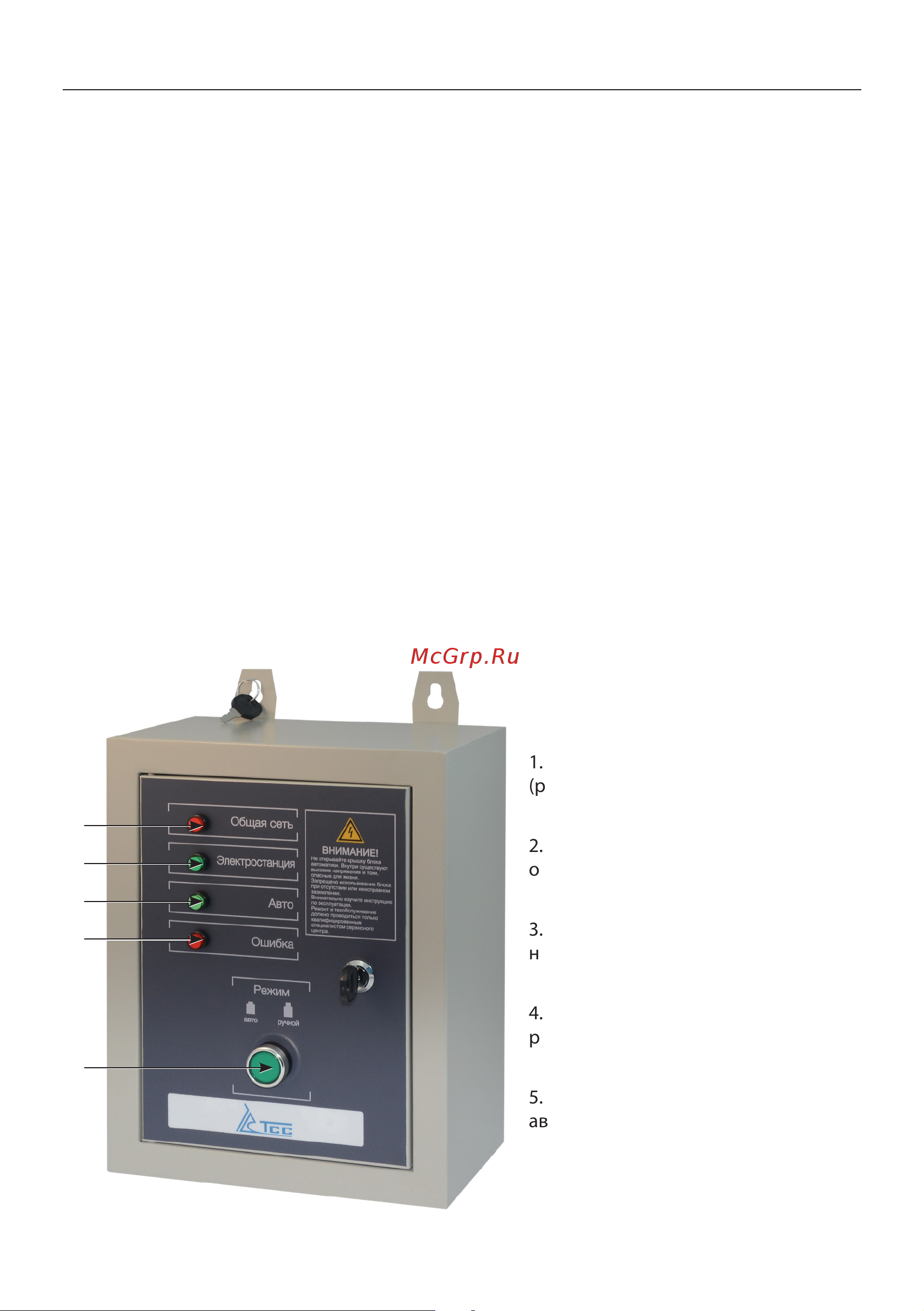

Описание и назначение органов управления и индикации представлены на рисунке.

1. Переключатель режима работы

(ручной/автоматический).

2. Индикация наличия напряжения

основной электрической сети.

3. Индикация наличия напряжения

на выходе станции.

4. Индикация автоматического

режима работы.

5. Индикация ошибки работы блока

автоматики.
