6
Руководство по эксплуатации

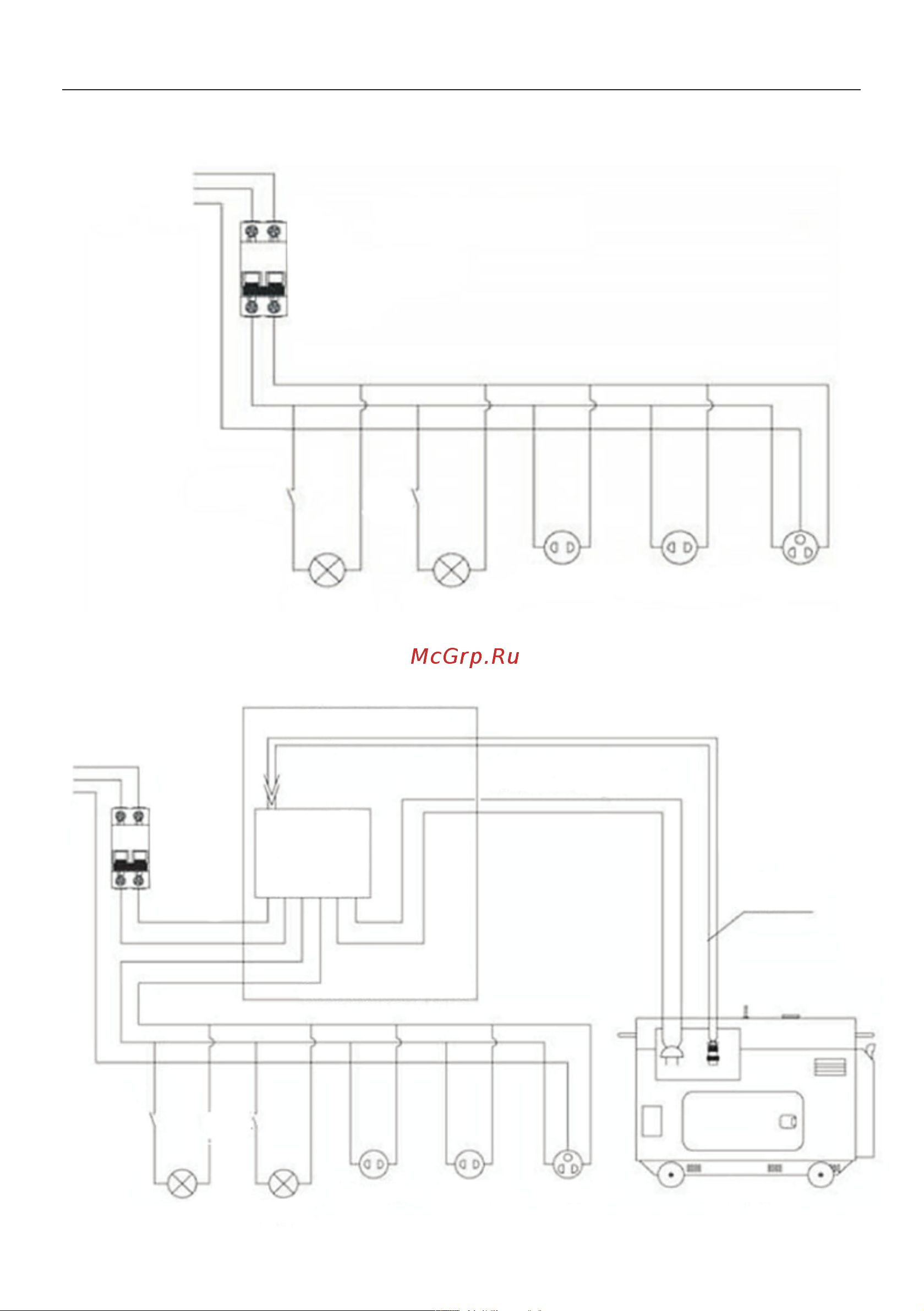

6. СХЕМА ПИТАНИЯ БЛОКА АВТОМАТИКИ
7. СХЕМА ПОДКЛЮЧЕНИЯ БЛОКА АВТОМАТИКИ
Питающая
сеть
L
N
PE
Выкл.
Лампа Лампа
Розетка Розетка Розетка
Выкл.Выкл.
Выключатель
воздушной
заслонки
Питающая
сеть
Выкл.
возд.
заслонки
Соеденить с панелью
управления генератора
Система ATS
Эл. сеть
Вход
Выход
питания
Вход
генератора
Соединить силовой
кабель с генератором
Система основного
и резервного питания
5-жильный
кабель
Выкл. Выкл.
Лампа Лампа
Розетка Розетка Розетка Генератор
L
N
PE
