9.1

9.2

Ротаметр предназначен для измерения объемного

расхода газообразного аргона (Ar) и углекислого

газа (CO2). Ротаметр представлен в двух вариантах

исполнения – с латунным корпусом и корпусом из

силумина, а колбы выполнены из прочного пласти-

ка. Внутри колбы расположена стеклянная трубка

для шарика-поплавка. На трубке нанесена двойная

шкала расхода газов Ar/CO2, которая показывает

расход каждого из них (л/мин).

Ротаметры укомплектованы накидной гайкой

М16х1,5 и универсальным ниппелем, что позволяет

использовать резинотканевые рукава с внутренним

диаметром 6 и 9 мм без дополнительных переход-

ников.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Ротаметр в сборе 1 шт.

Руководство по эксплуатации 1 шт.

Ротаметры изготовлены в двух вариациях - из лату-

ни и из никелированного силумина. Силумин – это

сплав алюминия с кремнием. На корпусе распо-

ложен вентиль открытия подачи редуцируемого

газа М8х1. В верхнюю часть корпуса (в бобышку

с внутренней резьбой) вкручивается пластиковая

защитная колба через резиновую уплотнительную

прокладку. Внутри колбы расположена стеклянная

трубка с шариком-поплавком, которая имеет две

шкалы расхода газов (Ar/CO2). Жесткая фиксация

трубки осуществляется за счет пружины.

Выходной штуцер ротаметра предназначен для

установки универсального ниппеля диаметром 6 и

9 мм с накидной гайкой М16х1,5.

Одинарный силуминовый и латунный ротаметры

присоединяются к выходному штуцеру регулятора

расхода газа накидной гайкой М16х1,5.

Двойной ротаметр имеет спаренный корпус, кото-

рый прикручивается входным штуцером с резьбой

М14х1,5 с применением клея к корпусу регулятора

расхода газа.

Двойной ротаметр латунный два одинаковых кор-

пуса соединенных двухсторонним промежуточным

штуцером с резьбой 1/8 NPT, с применением клея.

Присоединяется к корпусу регулятора расхода газа

входным штуцером с резьбой М14х1,5.

Ротаметры (тип 2) присоединяются к корпусу регу-

лятора расхода газа входным штуцером М14х1,5,

путем его вклеивания.

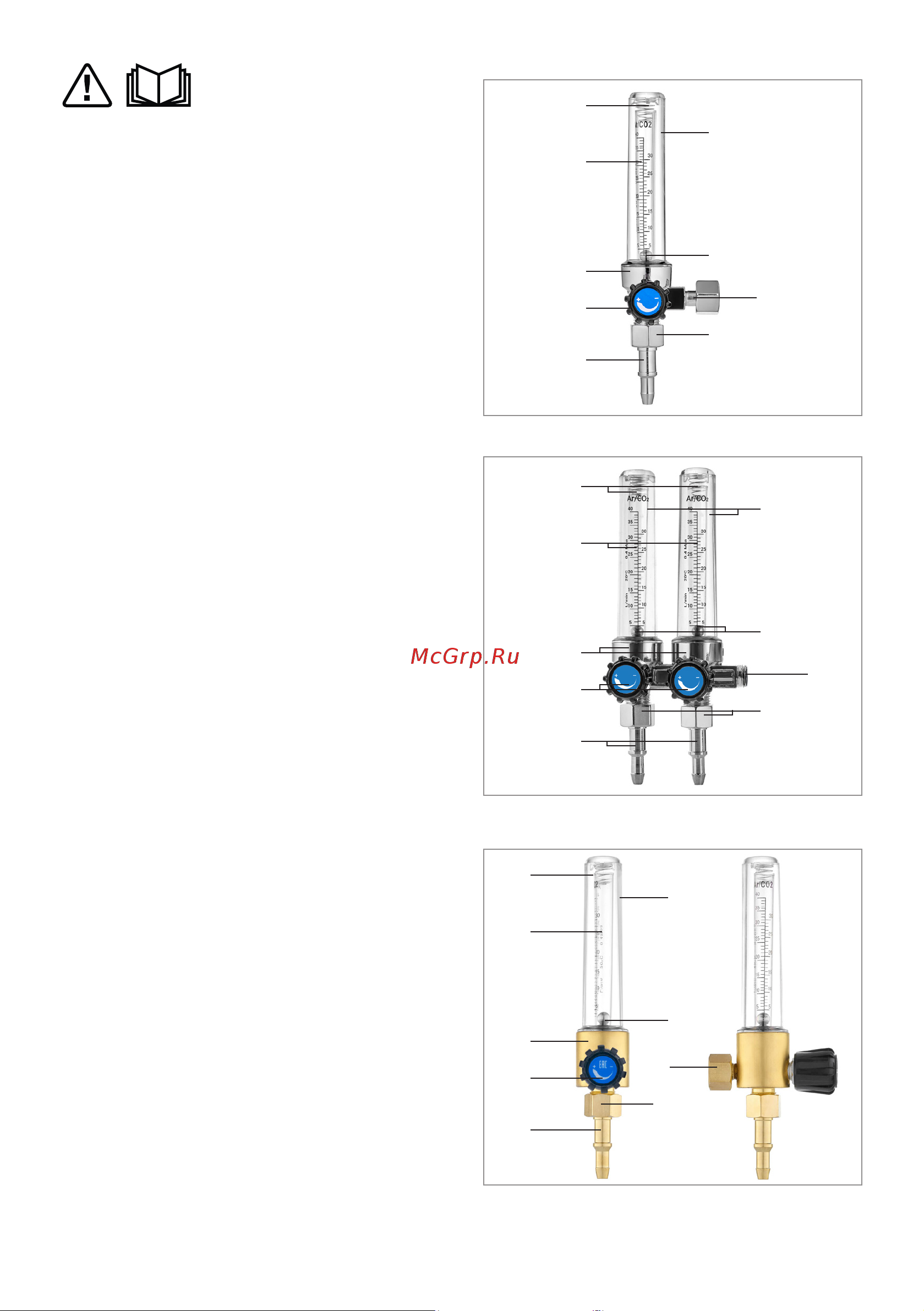

Ротаметр

Ротаметр (латунь)

Ротаметр двойной

Перед использованием оборудования необходи-

мо внимательно ознакомиться с руководством по

эксплуатации, соблюдать указания на технических

шильдах и требования техники безопасности.
