ЭКСПЛУАТАЦИЯ ПРИБОРА

Данное устройство предназначено для частной и коммерческой эксплуатации.

Оно отвечает повышенным требованием к качеству и надежности. Сразу же

после монтажа и подключения устройства, оно готов к работе.

СПЕЦИФИКАЦИЯ

Материал; нержавеющая сталь (SUS304)

Толщина корпуса: 2 мм

Диаметр труб: DN15 (G1/2``)

Рабочее давление: 0,05 – 0,7 МПа

Рабочая температура: 0,1 - 45°С

Размеры устройства (ШхГхВ): 125х130х105мм

Размеры упаковки (ШхГхВ): 210х170х115мм

Вес: 1,1 кг

УХОД ЗА ПРИБОРОМ

Устройство Kopfgescheit не требует

специального ухода. Регулярно протирайте

его влажной салфеткой с использованием

небольшого количества мыльного

раствора. Не допускается использование

для чистки прибора абразивных веществ

или растворителей

КОМПЛЕКТ ПОСТАВКИ

1. Упор для стаканов 1 шт.

2. Корпус 1 шт.

3. Ротационная форсунка 1 шт.

4. Проставка 3 шт.

5. Прокладка 1 шт.

6. Шайба прижимная 1 шт.

7. Гайка с винтами 1 шт.

8. Гибкая подводка (80 см) 1 шт.

9. Тройник G1/2 1 шт.

10. Гаечный ключ 1 шт.

11. Паспорт изделия 1 шт.

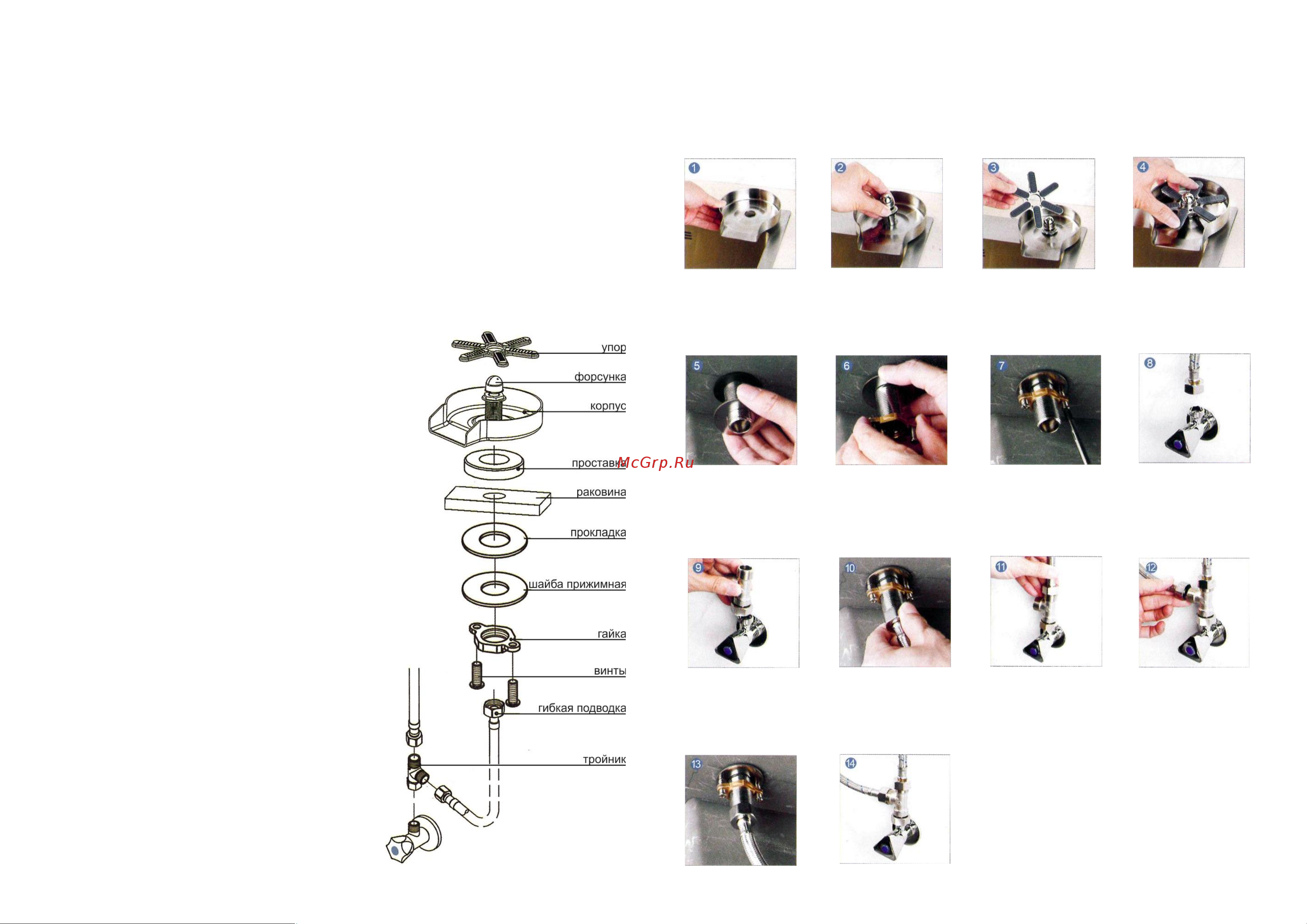

УСТАНОВКА

Перекройте холодную воду в системе. Отсоедините смеситель от точки подачи

холодной воды. Проделайте отверстие диаметром 22-25 мм для установки

устройства в удобном для вас месте. Установите корпус устройства на раковину

(1). При необходимости используйте проставки. Вставьте ротационную

форсунку в отверстие корпуса (2). Установите упор для стаканов (емкостей) на

форсунку (3). Проверьте правильность установки, нажав на упор. После нажатия

он должна вернуться в исходное состояние (4). Для крепления устройства к

раковине, установите прокладку с прижимной шабной (5). Закрутите крепежную

гайку на ножку форсунки (6). Отрегулируйте усилие фиксации, подкрутив винты

крестовой отверткой (7). Убедитесь в том, что длины подводки хватает, чтобы

подключть устройство к холодной воде (8). Установите тройник на источник

подачи хородной воды (9). Прикрутите подводку одним концом к ножке

форсунки (10), другим концом к одному из выводов на тройнике (11).

Подключите смеситель к свободному выводу на троинике (12). Проверьте

герметичность всех соединений (13,14). Откройте холодную воду.

Проверьте работоспособность

устройства с помощью стакана, кружки,

банки и пр. Не рекомендуется

использование устройства без емкости

для мытья.
