LAR350
28
ru
1
3
Если при горизонтальном контроле обнаружено превы-
шение допуска, лазерный прибор можно отрегулировать
указанным ниже образом. Решающее значение имеет
полученное расстояние между точками измерения,
выполненными в противолежащих положениях,
т.е. между точками 1+3 или 2+4.
Пример: расстояние между точками1 и3 превышает
разрешенный допуск ±0,1мм/м. Лазерный прибор
следует дополнительно юстировать по этой оси!
При использовании функции юстировки батареи или
аккумуляторы должны быть полностью заряжены!

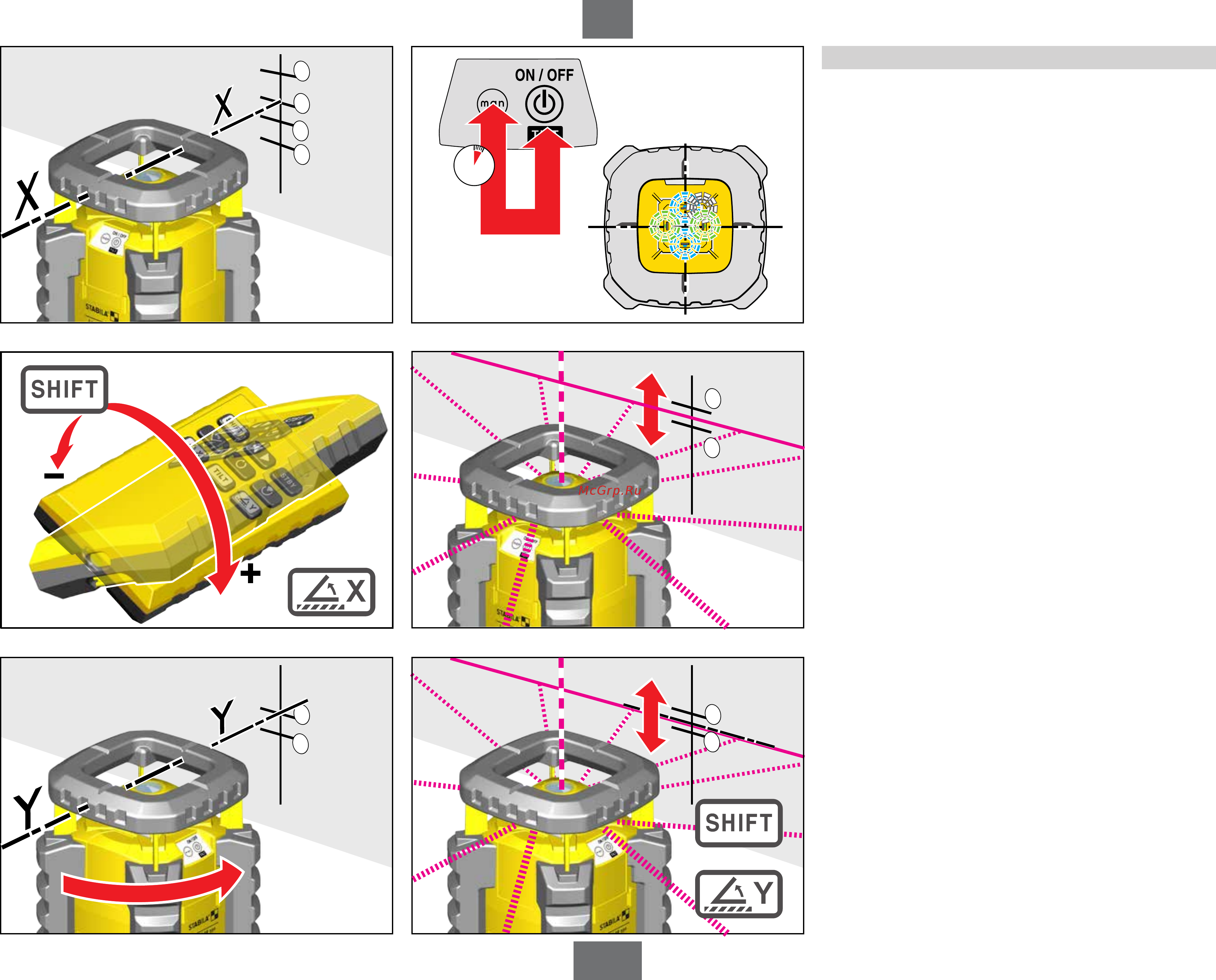

Установите лазерный прибор так, чтобы эта ось (X) была
направлена на стену. Выключите лазерный прибор. Для
перехода в режим калибровки сначала нажмите и удер-
живайте (>5с) кнопку (4). Затем дополнительно нажмите
кнопку ВКЛ./ВЫКЛ. (3). После этого отпустите сначала
кнопку (4) и затем— кнопку (3). Синие (8) и зеленые (9)
светодиоды быстро мигают. Лазерный прибор выполняет
нивелирование, и луч начинает вращаться. Белый свето-
диод (5) TILT быстро мигает.
Проверьте высоту с помощью ресивера. Лазер отрегули-
рован правильно, если точка лазера находится точно по
центру между точками2 и4. При нажатии кнопки (17)
включается функция SHIFT. Нажимайте кнопку (21) и
одновременно поворачивайте пульт дистанционного
управления для перемещения лазерной линии по высоте,
чтобы установить ее точно по центру. При этом каждое
нажатие кнопки (21) соответствует перемещению линии
по высоте на одну единицу.
Поверните лазер на 90°, чтобы осьY указывала на стену.
Если центр лазерной линии не совпадает с центром,
отмеченным при калибровке осейX, следует откалибро-
вать ось Y.
С помощью кнопок (17) и (22) на пульте дистанционного
управления снова перемещайте лазерную линию по
высоте до тех пор, пока она по высоте точно не пройдет
по центру маркировки осиX.
Сохранение калибровки
Лазерный прибор откалиброван заново. Для сохранения
настроек нажмите кнопку (4). Если настройку сохранять не
следует, режим юстировки можно закрыть без сохранения
изменений, нажав кнопку (3) на лазерном приборе.
В этом случае старые настройки не изменяются.
22.3.Юстировка по горизонтали
(3)
(4)
1.
2.
2
4
1
3
(21)
2
4
1
3
(17)
(22)
(17)
Y Y
X
X
>5с
