4 ТИПОВАЯ СХЕМА ПОДКЛЮЧЕНИЯ

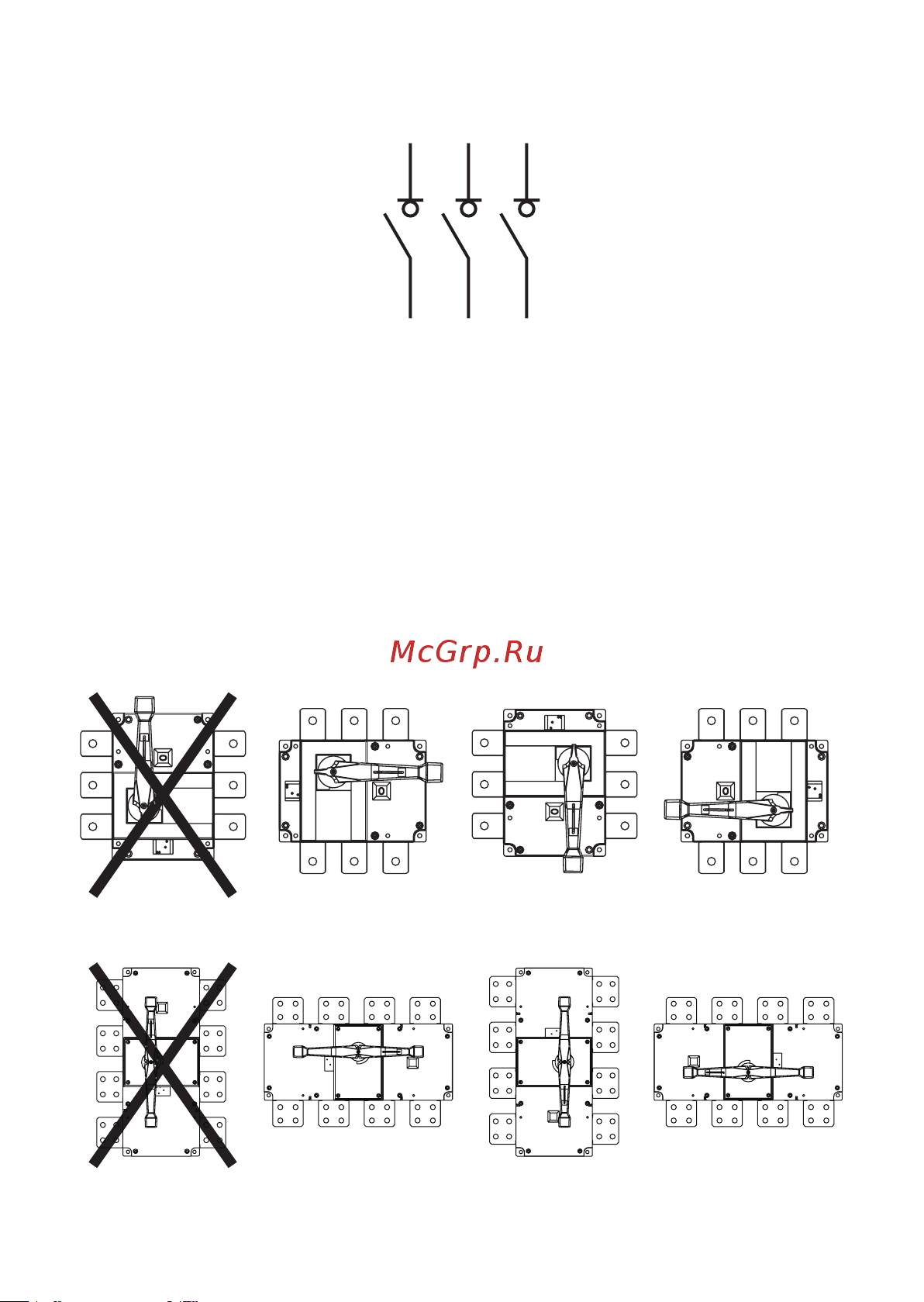

4.1 Типовая схема подключения рубильника - выключателя приведена на рисунке 5.

Рисунок 5

5 КОМПЛЕКТНОСТЬ

5.1 В комплект поставки входят:

– Рубильник в индивидуальной коробке – 1 шт.;

– Ручка управления – 1 шт.;

– Метизы для крепления;

– Паспорт – 1 шт.

6 ОСОБЕННОСТИ МОНТАЖА

6.1 Монтаж и пуск рубильника в эксплуатацию должен производить только квалифи-

цированный персонал. Рубильники крепятся на монтажную панель. Рабочее положе-

ние рубильников при эксплуатации приведено на рисунках 6а, 6б.

Рисунок 6а - Рабочее положение рубильников PowerSwitch 160-630 A

Рисунок 6б - Рабочее положение рубильников PowerSwitch 1000-1600 A
