11

6.2 Перед установкой рубильника необходимо проверить:

– соответствие типоисполнения аппарата его назначению;

– отсутствие повреждений.

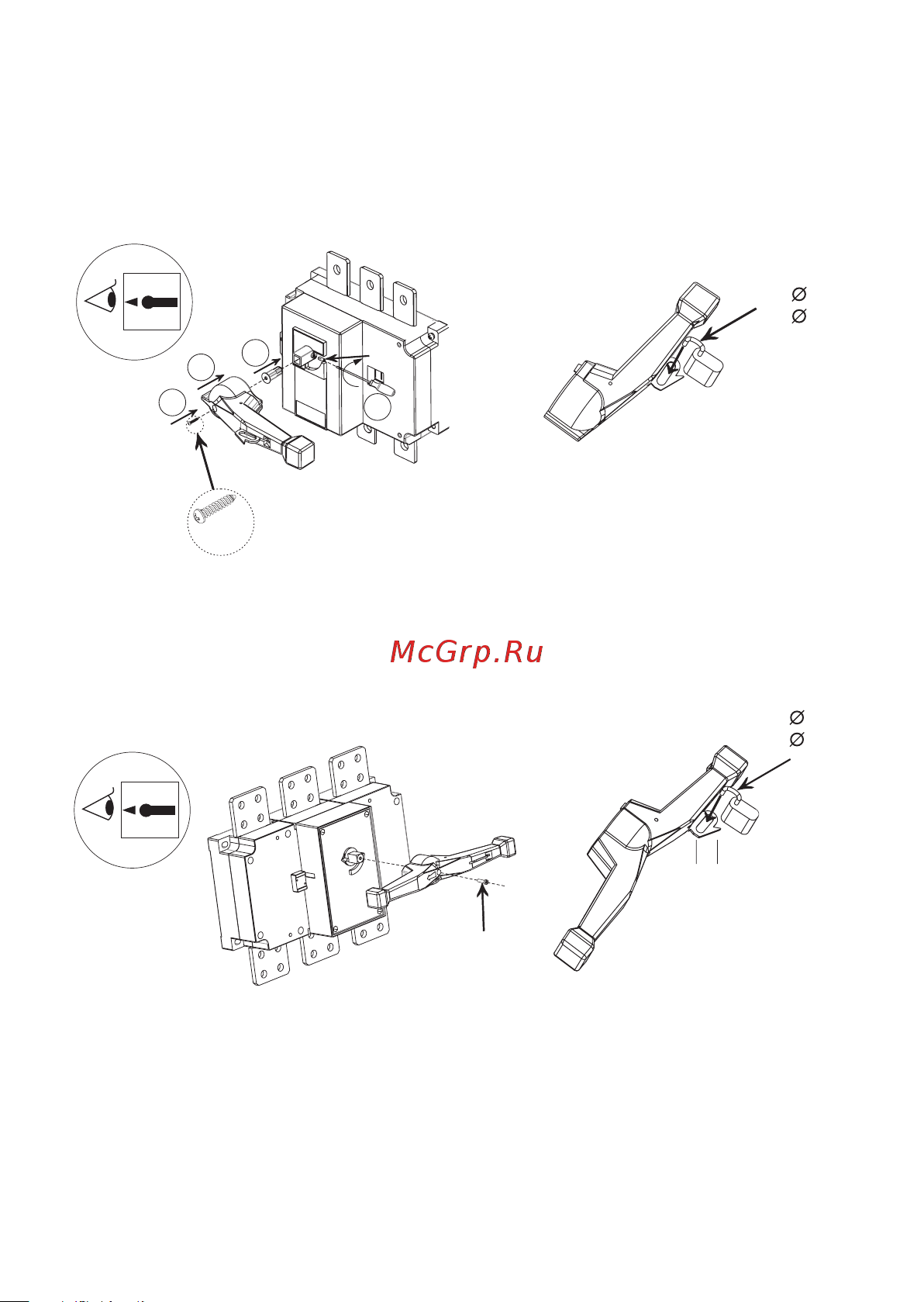

6.3 Монтаж ручки на корпус рубильника и блокировка навесным замком приведены

на рисунках 7, 8.

O-OFF

1

2

3

4

2Nm

2Nm

2 Nm

min5 mm

min8 mm

min5 mm

min8 mm

O-OFF

Рисунок 7a - Монтаж ручки на корпус

рубильников 160-630 А

Рисунок 7б - Блокировка ручки

рубильников 160-630 А навесным замком

O-OFF

1

2

3

4

2Nm

2Nm

2 Nm

min5 mm

min8 mm

min5 mm

min8 mm

O-OFF

Рисунок 8a - Монтаж ручки на корпус

рубильников 1000-1600 А

Рисунок 8б - Блокировка ручки

рубильников 1000-1600 А

навесным замком
