2.2 Рубильники соответствуют стандартам:

– ГОСТ IEC 60947-1-2017 «Аппаратура распределения и управления низковольтная.

Часть 1. Общие правила»;

– ГОСТ IEC 60947-3-2016 «Аппаратура распределения и управления низковольтная.

Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации

их с предохранителями».

2.3 Конструкция

2.3.1 Включение и выключение производятся в ручном режиме с помощью поворот-

ной рукоятки. Окошки в корпусе рубильников позволяют визуально проверить поло-

жение контактов.

2.3.2 Поворотная рукоятка для управления рубильником-выключателем внутри шка-

фа входит в стандартную комплектацию. Для управления рубильником снаружи

шкафа воспользуйтесь дополнительным аксессуаром – рукоятка управления через

дверь рубильниками-выключателями PowerSwitch 63-100А EKF PROxima.

2.3.3 Особенности модели:

– номинальный рабочий ток рубильников 63 А, 100 А;

– два положения рукоятки;

– трех- или четырёхполюсное исполнение;

– высокая электрическая и механическая стойкость;

– управление с помощью поворотной рукоятки;

– индикация текущего положения контактов (окно состояния контактов);

– простая конструкция и легкость монтажа.

2.3.4 Возможна установка ручки на панель или при помощи удлинителя.

3 ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

3.1 Внешний вид рубильников приведён на рисунках 1а, 1б

104

922

4,5

106

123,5

27 27 27 15,5

50,5

32,5 21,530

22 19

50,5

20 32,5 21,530

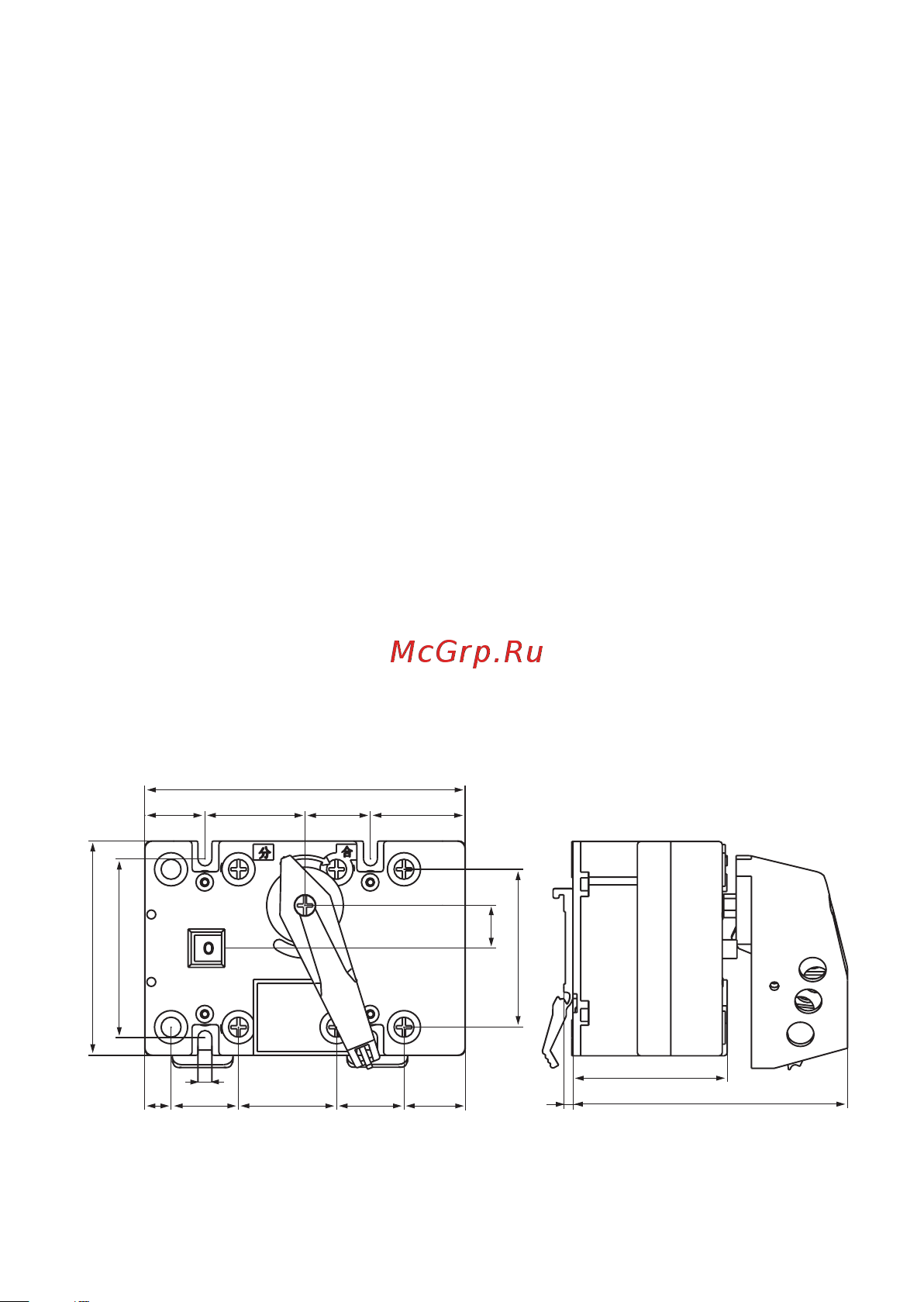

Рисунок 1а - Монтажные размеры рубильника PowerSwitch 63 A
