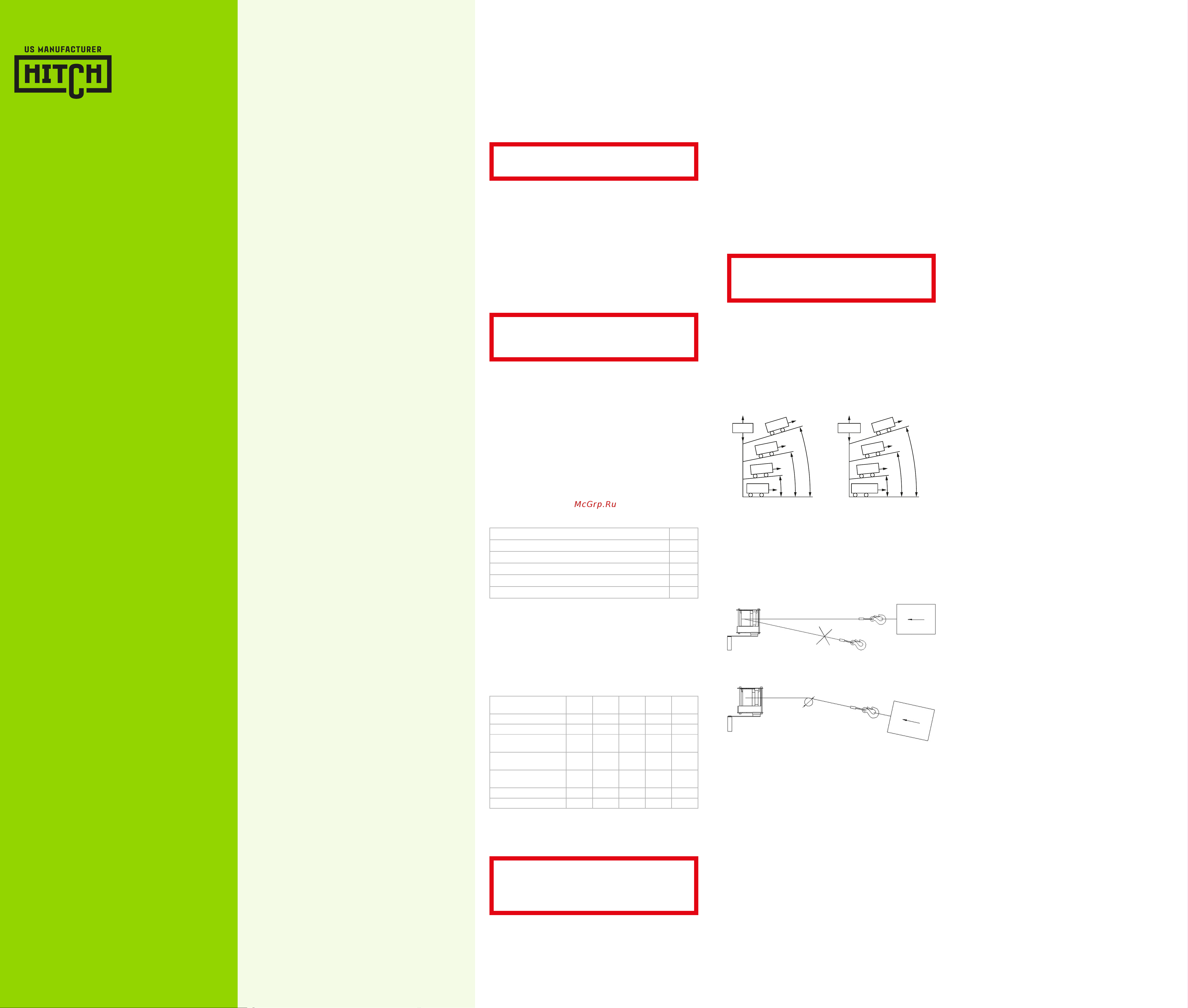

РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
ЛЕБЕДКА РУЧНАЯ
БАРАБАННАЯ HITCH HW
HITCH HAND WINCH HW
HITCHLIFTING.COM, T: +1 512 823 02 02
MANUFACTURER: HITCHLIFTING INC., 211 E. 7TH STREET,
SUITE620, AUSTIN, TX, 78701-3218, USA
HITCH IS A REGISTERED TRADEMARK OF HITCHLIFTING INC.
ВНИМАНИЕ:
Перед использованием лебедки внимательно прочти-
те данное руководство, содержащее важные правила
техники безопасности и инструкции по установке,
эксплуатации, уходу и ремонту лебедки.
Вся информация, приведенная в данном документе, осно-
вывается на данных, имеющихся на момент печати. Про-
изводитель оставляет за собой право вносить изменения
в изготавливаемую продукцию в любой момент времени
без предварительного уведомления, если изменения не
ухудшают потребительских свойств и качества изделия.
ДАННАЯ МОДЕЛЬ НЕ ПРЕДНАЗНАЧЕНА
ДЛЯ ПОДЪЕМА И ОПУСКАНИЯ ГРУЗОВ!
НАЗНАЧЕНИЕ ЛЕБЕДКИ
Лебедки ручные барабанные HITCH HW предназначены
для подтягивания (волочения) отдельных грузов вручную,
при помощи рукоятки. Данные лебедки используются как
в промышленности, так и в бытовых целях для проведе-
ния строительно-монтажных и других связанных с пере-
мещением грузов работ.
Тяговое усилие – это максимальный разрешенный вес
груза, который можно перемещать данной лебедкой.
ПРИ ПОДТЯГИВАНИИ ВЕС ГРУЗА НЕ ДОЛЖЕН
ПРЕВЫШАТЬ ДОПУСТИМОЕ ТЯГОВОЕ
УСИЛИЕ ЛЕБЕДКИ!
При работе с грузом необходимо соблюдать все «Правила
техники безопасности», приведенные в данном руковод-
стве и принятые на предприятии, использующем в работе
ручные лебедки данного типа. Лебедка состоит из корпу-
са, который представляет из себя две щеки, соединенные
между собой распорными втулками. В корпусе установле-
ны вал-шестерня и барабан с зубчатым колесом. На бара-
бане закреплен трос с грузовым крюком.
СОСТАВ ИЗДЕЛИЯ
ИКОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:
Лебедка 1 шт.
Ручка 1 шт.
Контргайка 1 шт.
Шайба 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Лебедки поставляются с демонтированной ручкой и при-
надлежностями, упаковванными в картонные коробки.
Канат (лента) установлены на барабане.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
МОДЕЛЬ
(КАНАТ/ЛЕНТА 10 М)
HW-
500
HW-
700
HW-
900
HW-
1100
HW-
1350
ТЯГОВОЕ УСИЛИЕ (КГ) 500 700 900 1100 1350
ДИАМЕТР КАНАТА, ММ 4.2 4.5 4.5 4.8 4.8
ПРОБНАЯ НАГРУЗКА
(КН)
8,2 1,1 13,6 17 18
КОЛИЧЕСТВО СКОРО-
СТЕЙ (ОСЕЙ)
ОДНА ОДНА ДВЕ ДВЕ ДВЕ
КОЭФФИЦИЕНТ ПЕРЕ-
ДАЧИ
4,2:1 5,1:1
9,8:1/
|4,1:1
12,2:1/
5,1:1
12,2:1/
5,1:1
УСИЛИЕ НА РЫЧАГ (Н) 85 95 120 160 160
ВЕС БЕЗ КАНАТА (КГ) 3,3 3,8 5,3 5,7 6
ПОДГОТОВКА К РАБОТЕ
ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ
РУКОВОДСТВО И УБЕДИТЕСЬ ЧТО ВЫ
МОЖЕТЕ ЕМУ СЛЕДОВАТЬ. УБЕДИТЕСЬ, ЧТО
ЛЕБЕДКА ГОТОВА К ЭКСПЛУАТАЦИИ.
• При первой эксплуатации после распаковки лебедки
сначала вставьте ручку и прочно закрепите ее шайбой
и контргайкой, входящими в комплект.
• Проверьте канат (или ленту), что они чисты, не перекру-
чены, не повреждены.
• Проверьте, правильно ли подвешены крюки и закрыты
ли защелки безопасности крюков.
• Визуально проконтролируйте несущую конструкцию или
подвесные элементы.
• Проверьте соединение и подтяжку болтов.
• С помощью ручного рычага проверьте работу лебедки
без нагрузки и с нагрузкой.
КРЕПЛЕНИЕ ЛЕБЕДКИ
При монтаже лебедки на конструкцию необходимо со-
блюдать все меры безопасности и обеспечить условия
для безопасного монтажа в соответствии с характером
рабочих условий (рабочая площадка, вспомогательное
подъемное устройство и т.п.), во избежание травмирова-
ния обслуживающего персонала. При монтаже лебедки
на определенной высоте используйте страховочные
средства защиты от падения с высоты. Для крепления
лебедки используйте только новый надежный крепеж
(гайки, шайбы).
Монтаж необходимо проводить на все 4 болта. Нама-
тывание каната должно проводиться под прямым углом
относительно горизонтальной оси лебедки.
ЗА СОЗДАНИЕ УСЛОВИЙ ДЛЯ
МОНТАЖА И САМ МОНТАЖ ЛЕБЕДКИ
ОТВЕЧАЕТПОЛЬЗОВАТЕЛЬ!
ЭКСПЛУАТАЦИЯ
Поворотом ручки натягиваем канат и подтягиваем груз.
Изменением направления вращения ручки разматываем
канат. Изменения величины тягового усилия привидены
на схеме ниже (действительны при прочном и гладком
основании).
Тяговое усилие 0,5 т Тяговое усилие 1 т
5000кг
500кг
1300кг
2500кг
1700кг
10%
5.7⁰
20%
11.3⁰
30%
16.7⁰
10000кг
1000кг
2600кг
5000кг
3400кг
10%
5.7⁰
20%
11.3⁰
30%
16.7⁰
ПОЛОЖЕНИЕ ЛЕБЕДКИ
ПРИ ПОДТЯГИВАНИИ
(ВОЛОЧЕНИИ) ГРУЗА
Наматывание каната должно проводиться под прямым
углом относительно горизонтальной оси лебедки.
В случае если канат находится под другим углом, исполь-
зуйте блок для подводки каната.
ТЕХНИКА
БЕЗОПАСНОСТИ
При работе с грузами существует опасность получения
травм, особенно в случае неправильной эксплуатации
лебедки или неправильного ухода.
Убедитесь в том, что несущая конструкция безопасна,
удерживает загруженную лебедку и выдержит все тяговые
операции.
Перед началом работы предупредите людей поблизости.
Помните, что за правильную технику работы с грузом
отвечает обслуживающий персонал.
НИКОГДА:
• Не используйте лебедку для поднимания или транспор-
тировки людей.
• Не загружайте лебедку свыше тягового усилия, указан-
ного на табличке лебедки.
До эксплуатации
• Обеспечьте, чтобы лебедку обслуживал обученный и
трудоспособный персонал, ознакомленный с настоя-
щей инструкцией и правилами техники безопасности.
Ежедневно перед началом работы проверяйте лебедку
согласно п. «Ежедневный осмотр».
• Используйте только оригинальный канат.
• Следите за тем, чтобы канат не был ржавым и распу-
щенным.
• Следите за тем, чтобы предохранительные гайки были
затянуты.
НИКОГДА:
• Не манипулируйте с грузом неизвестного веса или с гру-
зом, жестко закрепленным.
• Не используйте неисправную или изношенную лебедку.
• Не используйте лебедку с неисправной или отсутствую-
щей защелкой безопасности крюка.
• Не используйте лебедку без таблички с обозначенными
характеристиками.
• Не используйте переделанные или деформированные
крюки.
При эксплуатации
• Устраните провисание троса перед тем, как начнете
тянуть груз.
• Убедитесь в том, что груз правильно закреплен на
крюке.
• Убедитесь в том, что защелки безопасности крюков
правильно защелкнуты.
• При работе с лебедкой используйте только ручную силу.
• Не используйте удлинители на ручку!
НИКОГДА:
• Не используйте скрученный, коррозированный или
поврежденный трос.
• Не используйте лебедки для перемещения закреплен-
ного анкерами груза.
• Не удлиняйте трос с помощью зажимов или другим
образом.
• Не допускайте раскачивания, вибраций или толчков
груза.
• Не используйте трос лебедки для обвязки груза.
• Не тяните груз через грани. Для этих целей использует-
ся блок.
• Не вешайте груз на острие крюка.
• Обеспечьте чистоту троса и достаточное количество
смазки скользящих частей.
• Не трогайте движущиеся детали лебедки. Обеспечьте,
чтобы в движущиеся детали не попадала грязь или
другие предметы.
• Не манипулируйте с тросом без рукавиц.
• Не используйте трос лебедки в качестве заземления
при сварке.
• Не используйте лебедки, если трос засекся или начина-
ет проскальзывать.
• Обеспечьте доступ квалифицированному персоналу
для регулярного осмотра.
БЕЗОПАСНОСТЬ РАБОЧЕЙ
СРЕДЫ
• Обслуживающий персонал должен подробно ознако-
миться с настоящей инструкцией и государственными
предписаниями, касающимися эксплуатации лебедок.
• При работе с лебедкой обслуживающий персонал дол-
жен иметь шлем, рукавицы и защитную обувь
• Если обслуживающий персонал состоит из нескольких
человек, то должен быть назначен один ответственный,
ознакомленный с правилами техники безопасности и
отвечающий за манипуляцию с лебедкой.
• Перед началом работы необходимо обеспечить сво-
бодный обзор рабочей площадки. В противном случае
необходимо выделить одного или несколько человек
помогающих с обзором.
• Для крепления груза должны использоваться только
проверенные средства, рассчитанные на соответствую-
щую грузоподъемность.
• Перед началом работы обслуживающий персонал
должен проверить безопасность рабочей среды и, при
необходимости, возможность быстрого отхода из опас-
ного пространства.
• При работе с лебедкой обслуживающий персонал
должен находиться на безопасном расстоянии от груза.
Запрещается поднимать или опускать крупногабарит-
ные грузы, если невозможно соблюсти безопасное
расстояние от них.
• При работе лебедки в ограниченном пространстве необ-
ходимо обеспечить, чтобы крюк или груз не ударялись о
препятствия или о корпус лебедки.
• При наматывании на барабан, следите за тем чтобы
канат ложился ровно и не перекрещивался.
ГАРАНТИЙНЫЕ
ОБЯЗАТЕЛЬСТВА
1. Оборудование HITCH соответствует паспортным дан-
ным при соблюдении потребителем условий эксплуата-
ции, транспортирования и хранения.
2. Гарантийный срок 1 (один) год с даты продажа изделия
конечному потребителю.
3. Гарантийный ремонт производится только в автори
-
зованных сервисных центрах официальных дилеров
Hitchlifting Inc.
4. Гарантия распространяется только на производствен-
ные дефекты, выявленные в процессе эксплуатации
оборудования в период гарантийного срока.
5. В гарантийный ремонт принимается оборудование
при обязательном наличии правильно оформленных
документов: паспорта с указанием серийного номера,
даты продажи, штампом торговой организации, а также
при наличии кассового чека или товарной накладной
свидетельствующих о покупке.
6. В целях определения причин отказа и/или характе
-
ра повреждений изделия производится техническая
экспертиза сроком 10 рабочих дней. По результатам
экспертизы принимается решение о замене/ремонте
оборудования.
7. Гарантия не распространяется на:
• Быстроизнашивающиеся детали, например: уголь
-
ные щётки, приводные ремни, защитные кожухи,
направляющие и подающие резиновые ролики,
подшипники, зубчатые ремни и колёса и др. (см.
«Политика ремонта и замены HITCH»). Замена их
является платной услугой.
• Оборудование HITCH со стёртым полностью или
частично серийным номером.
• Шнуры питания. В случае повреждённой изоляции
замена шнура питания обязательна.
8. Гарантийный ремонт не осуществляется в следующих
случаях:
• При использовании оборудования не по назначению,
указанному в инструкции по эксплуатации
• При механических повреждениях, признаках пере
-
грузки оборудования
• При возникновении недостатков из-за действия
третьих лиц, непреодолимой силы, а также из-за
неблагоприятных атмосферных или иных внешних
воздействий на изделие, таких, как дождь, снег,
повышенная влажность, нагрев, агрессивные среды
и др.
• При естественном износе оборудования (полная вы
-
работка ресурса, сильное внутреннее или внешнее
загрязнение, ржавчина)
• При возникновении повреждений из-за несоблюде-
ния предусмотренных инструкцией условий эксплуа-
тации (см. «Инструкция по технике безопасности»)
• При порче оборудования из-за скачков напряжения
в электросети
• При попадании в оборудование посторонних
предметов, например, песка, камней, насекомых,
материалов или веществ, не являющихся отходами,
сопровождающими применение по назначению
• При повреждении изделия вследствие несоблюде
-
ния правил хранения, указанных в инструкции
• (см. «Техническое обслуживание. Хранение»)
• После попыток самостоятельного вскрытия, ремон
-
та, внесения конструктивных изменений, смазки
изделия типом масла не соответствующим предпи
-
саниям производителя
• При повреждении изделия из-за небрежной транс
-
портировки. Оборудование должно перевозиться
в собранном виде в упаковке, предотвращающей
механические или иные повреждения и защищаю
-
щей от неблагоприятного воздействия окружающей
среды (см. «Инструкция по технике безопасности»)
9. Гарантийный ремонт частично или полностью разо-
бранного оборудования исключен.
10. Профилактическое обслуживание оборудования, на
-
пример, чистка, промывка, смазка, в период гарантий-
ного срока и после него является платной услугой.
11. Срок службы оборудования, установленный в соответ
-
ствии с действующим законодательством РФ – 5 (пять)
лет. При условии правильной эксплуатации в соот
-
ветствии с инструкцией, оборудование HITCH может
безотказно работать в течение многих лет превышая
указанный срок.
12. По окончании срока службы рекомендуется обратить
-
ся в сервис-центр официального дилера HITCH для
профилактического осмотра оборудования.

Похожие устройства

Скачать
