ПРОВЕРКА ЛЕБЕДКИ

Виды осмотра

• Первоначальный осмотр: предшествует первому

применению. Все новые или отремонтированные ле

бедки должны быть проверены квалифицированым

лицом.

• Осмотры регулярно эксплуатируемых лебедок обыч-

но делятся на две группы в зависимости от интерва-

ла между осмотрами. Интервалы зависят от степени

износа лебедки, возможных неисправностей или не

правильного функционирования. Основные осмотры:

ежедневный и регулярный.

Интервалы осмотров

Ежедневный осмотр – визуальный осмотр, осущест

вляемый обслуживающим персоналом или ответствен-

ным лицом перед каждым применением.

Регулярный осмотр – визуальный осмотр, осуществля

емый квалифицированным лицом

1) нормальная эксплуатация – 1 раз в год;

2) интенсивная эксплуатация – 1 раз в полгода;

3) специальная или временная эксплуатация – соглас-

но рекомендации ответственных лиц при первом

применении и согласно решению квалифицирован

ных лиц (ремонтников).

Ежедневный осмотр

Проверьте части, приведенные в Таблице 1 «Ежеднев

ный осмотр», на наличие повреждений и дефектов.

При обнаружении неисправностей необходимо прове

сти более подробный осмотр специалистом.

Регулярный осмотр

Проведите общий осмотр лебедки по Таблице 2 «Ре

гулярный осмотр». При данном осмотре разбирать

лебедку не требуется. Осмотр должен проводиться

под надзором ответственных квалифицированных лиц,

которые могут принять решение о разборке лебедки.

Данные осмотры включают в себя требования еже

дневных осмотров.

Временно используемая лебедка

• Механизм, который не использовался от месяца

до 1 года должен контролироваться в соответствии

с п. «Ежедневный осмотр»

• Механизм, который не работал 1 год и более должен

контролироваться в соответствии с п. «Регулярный

осмотр»

• Канат необходимо осматривать каждый раз перед

эксплуатацией и если лебедка не использовалась

больше трех месяцев.

Сведения об осмотре

Об проведенных осмотрах, ремонтах и испытаниях

всегда нужно проводить письменную запись. Записи о

проверочных осмотрах сохраняйте в доступном ответ

ственным лицам месте. Об неисправностях, обнару-

женных во время осмотра, должен быть проинформи-

рован персонал, несущий ответственность за работу

лебедки.

ОБНАРУЖЕНИЕ

НЕИСПРАВНОСТЕЙ

СИТУАЦИЯ ПРИЧИНА УДАЛЕНИЕ НЕ ИСПРАВНОСТИ

ЛЕБЕДКА ПЛО

ХО ИЛИ ТЯЖЕЛО

ТЯНЕТ ГРУЗ

ЛЕБЕДКА ПЕРЕГРУ

ЖЕНА

УМЕНЬШИТЕ ВЕС ГРУЗА ДО

ВЕЛИЧИНЫ НОМИНАЛЬНОЙ

ГРУЗОПОДЪЕМНОСТИ.

ИСПОРЧЕН ЗУБЧАТЫЙ

МЕХАНИЗМ

ЗАМЕНИТЬ ИЛИ ОТПРАВИТЬ

ВРЕМОНТ (СЕРВИС)

НЕ СЛЫШНЫ

ХАРАКТЕР

НЫЕ ЗВУКИ

ЗАЩЕЛКИ

ПОТЕРЯ ФУНКЦИИ

ЗАЩЕЛКИ. ГРЯЗЬ,

РЖАВЧИНА, ЛОПНУЛА

ПРУЖИНА

ЗАМЕНИТЬ ПРУЖИНУ. УДА

ЛИТЬ ГРЯЗЬ И РЖАВЧИНУ.

НЕ ЗАЩЕЛКИВА

ЕТСЯ ЗАЩЕЛКА

БЕЗОПАСНОСТИ

КРЮКА

ЗАЩЕЛКА БЕЗОПАС

НОСТИ НЕИСПРАВНА,

КРЮК ДЕФОРМИРОВАН

ИСПРАВЬТЕ ЗАЩЕЛКУ

БЕЗОПАСНОСТИ. ПРОВЕРЬТЕ

КРЮК (СМ. «ЕЖЕДНЕВНЫЙ

ОСМОТР»)

РУЧКА ПРИ

НАМАТЫВАНИИ

ЗАЕДАЕТ

ТОРМОЗНЫЕ ПРО

КЛАДКИ ИЗНОШЕНЫ

ОЧИСТИТЬ И, ПРИ НЕОБХО

ДИМОСТИ, ЗАМЕНИТЬ ИЛИ

ОТПРАВИТЬ ВСЕРВИСНЫЙ

ЦЕНТР

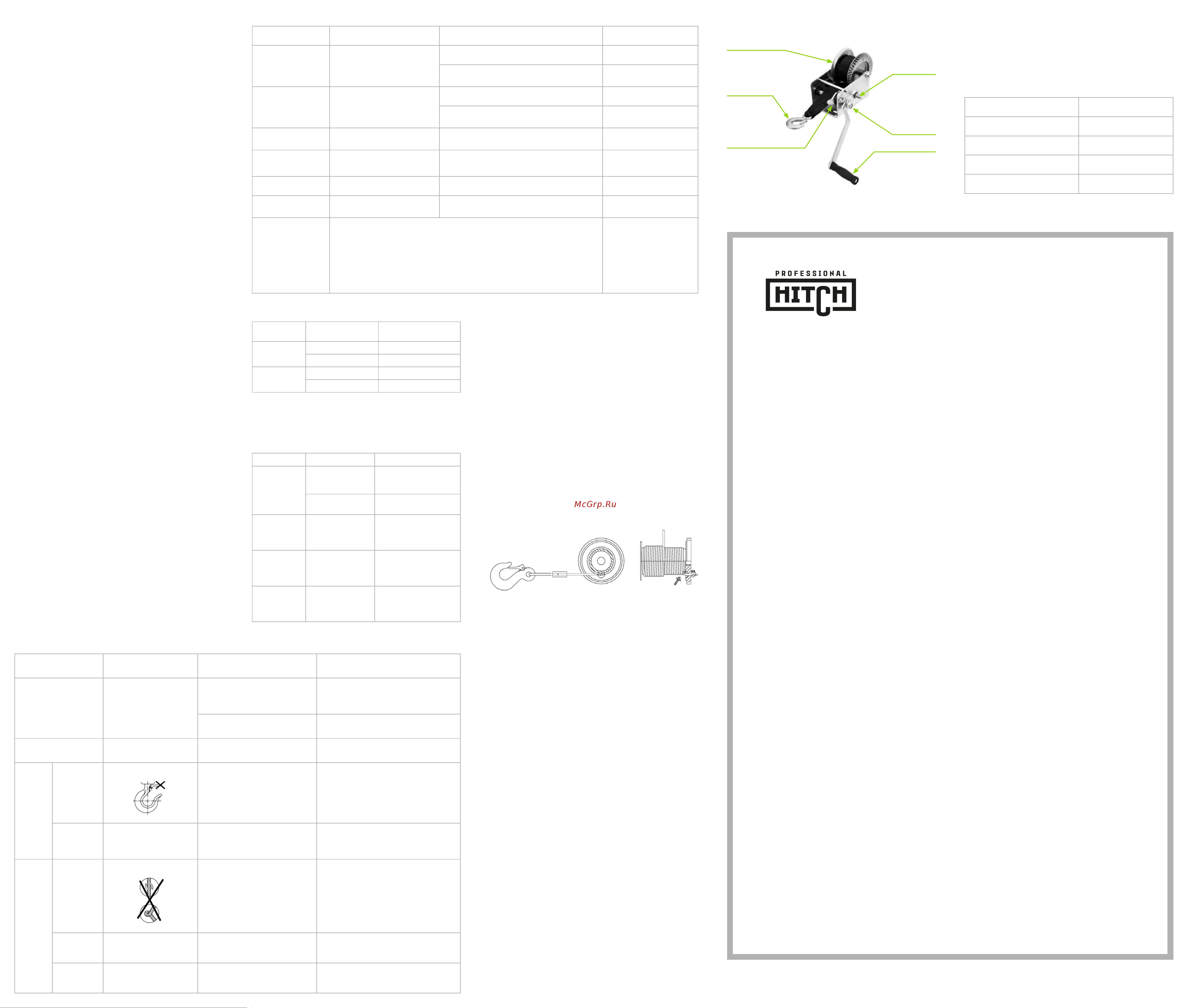

Порядок осмотра

Таблица 1. Ежедневный осмотр (проводит ответственный персонал)

ЧАСТЬ СПОСОБ ОСМОТРА ЛИМИТ/КРИТЕРИЙ ДЛЯ ОТБРАКОВКИ УСТРАНЕНИЕ

ФУНКЦИИ МЕХАНИЗМА ВИЗУАЛЬНО НА СЛУХ

МЕХАНИЗМ ТЯЖЕЛО РАБОТАЕТ, ЗАЕДАЕТ,

ШУМИТ И Т.Д.

МЕХАНИЗМ ПОЧИСТИТЬ И СМАЗАТЬ, ОСМОТРЕТЬ

КАНАТ. ЕСЛИ НЕИСПРАВНОСТЬ НЕ УСТРАНИТСЯ,

ОТДАЙТЕ В РЕМОНТ.

СЛОМАННЫЕ ИЛИ НЕ ДОСТАЮЩИЕ ЧАСТИ ЗАМЕНИТЬ НОВЫМИ

КРЕПЕЖИ

ВИЗУАЛЬНАЯ ПРОВЕРКА

БОЛТОВ И ГАЕК

ОСЛАБЛЕННЫЕ ЧАСТИ ЗАТЯНУТЬ ОСЛАБЛЕННЫЕ ЧАСТИ

КРЮКИ

ВНЕШНИЙ ВИД

ВИЗУАЛЬНО

ВЫСКОЧИЛА ЗАЩЕЛКА БЕЗОПАСНОСТИ

ИЗ КОНЦА КРЮКА, СОГНУТ СТЕРЖЕНЬ

КРЮКА, ПРОЧИЕ ВИДИМЫЕ ДЕФОРМАЦИИ

КРЮКА, ЗАЕДАЕТ.

РАЗОГНУТЫЙ КРЮК – ЗАМЕНА КРЮКА

ЗАЩЕЛКА

БЕЗОПАСНОСТИ

РУЧНАЯ ПРОВЕРКА УПРУГОСТИ

ЗАЩЕЛКИ БЕЗОПАСНОСТИ

ЗАЩЕЛКА БЕЗОПАСНОСТИ ПОСЛЕ

ВДАВЛИВАНИЯ НЕ ВОЗВРАЩАЕТСЯ

ПОЧИСТИТЬ, СМАЗАТЬ, ОТРЕМОНТИРОВАТЬ ИЛИ

ЗАМЕНИТЬ ЗАЩЕЛКУ БЕЗОПАСНОСТИ

КАНАТ,

ЛЕНТА

ВНЕШНИЙ ВИД

ВИЗУАЛЬНО ПРОВЕРИТЬ

ПЫЛЬ, ДЕФОРМАЦИЯ, КОРРОЗИЯ, ЧАСТАЯ

ЭКС ПЛУАТАЦИЯ

ОЧИСТИТЬ ТРЯПКОЙ И ЩЕТКОЙ ИЛИ ЗАМЕНИТЬ

КАНАТ (ЛЕНТУ) С КРЮКОМ

СМАЗКА ВИЗУАЛЬНО

ИСПОРЧЕННЫЙ ИЛИ ДЕФОРМИРОВАННЫЙ

КАНАТ

КАНАТ ВЫЧИСТИТЬ, СМАЗАТЬ И ВЫТЕРЕТЬ

ПОВЕРХНОСТЬ ВЕТОШЬЮ

УСТАНОВКА

КАНАТА

ВИЗУАЛЬНО КАНАТ ПЕРЕКРУЧЕН

ВЫРОНЯЙТЕ КАНАТ И УСТАНОВИТЕ В НОРМАЛЬНОЕ

ПОЛОЖЕНИЕ

Таблица 2. Регулярный осмотр (проводит ознакомленный персонал)

ЧАСТЬ СПОСОБ ОСМОТРА ЛИМИТ/КРИТЕРИЙ ДЛЯ ОТБРАКОВКИ УСТРАНЕНИЕ

1. УКРЕПЛЯЮЩИЕ ЧАСТИ

ВИЗУАЛЬНАЯ ПРОВЕРКА ВСЕХ БОЛ

ТОВ, ГАЕК, ЗАКЛЕПОК

НЕИСПРАВНЫЕ ИЛИ ОТСУТСТВУЮЩИЕ ЧАСТИ ЗАМЕНИТЬ НА НОВЫЕ

ОСЛАБЛЕННЫЕ ЧАСТИ

ЗАТЯНУТЬ ОСЛАБЛЕННЫЕ

ЧАСТИ

2. ВСЕ ЧАСТИ ВИЗУАЛЬНАЯ ПРОВЕРКА

ИЗНОШЕННЫЕ ИЛИ ПОВРЕЖДЕННЫЕ ЧАСТИ ЗАМЕНИТЬ НА НОВЫЕ

ЗАГРЯЗНЕННЫЕ, НЕСМАЗАННЫЕ ЧАСТИ

РАЗОБРАТЬ, ВЫЧИСТИТЬ,

СМАЗАТЬ И ВНОВЬ СОБРАТЬ

3. ТАБЛИЧКА ВИЗУАЛЬНАЯ ПРОВЕРКА ГРУЗОПОДЪЕМНОСТЬ НЕРАЗБОРЧИВА

ИСПРАВИТЬ ИЛИ ЗАМЕНИТЬ

НАНОВУЮ

4. ДЕФОРМАЦИЯ КРЮКА

(РАСКРЫТИЕ)

ВИЗУАЛЬНО ИЛИ С ПОМОЩЬЮ

ШТАНГЕНЦИРКУЛЯ

ИЗМЕНЕННАЯ ВЕЛИЧИНА РАССТОЯНИЕ РАСКРЫТИЯ.

ДЕФОРМАЦИЯ ЗАМЕТНА ПРИ ВИЗУАЛЬНОЙ ПРОВЕРКЕ.

ЗАМЕНИТЬ КАНАТ (ЛЕНТУ)

СКРЮКОМ

5. УКРЕПЛЕНИЕ КАНАТА КОНТРОЛЬ ЗАТЯЖКИ БОЛТОВ КОНЕЦ КАНАТА НЕДОСТАТОЧНО ЗАКРЕПЛЕН НАБАРАБАНЕ ПОДТЯНУТЬ КРЕПЕЖНЫЕ БОЛТЫ

6. ФУНКЦИЯ ЗАЩЕЛКИ ВИЗУАЛЬНАЯ ЗАЩЕЛКА НЕ РАБОТАЕТ

ПРОЧИСТИТЬ, СМАЗАТЬ ИЛИ

ЗАМЕНИТЬ ПРУЖИНУ

7. КРИТЕРИИ ДЛЯ ЗАМЕ

НЫ КАНАТА

ПРОВЕДИТЕ КОНТРОЛЬ КОЛИЧЕСТВА ПОРВАННЫХ ПРЯДЕЙ ПО ВСЕЙ ДЛИНЕ КАНАТА

(СМ.ТАБЛИЦУ 3). КАНАТ ПОДЛЕЖИТ ЗАМЕНЕ, ЕСЛИ:

1) НА ОДНОМ УЧАСТКЕ РАСПОЛОЖЕНО НЕСКОЛЬКО СЛОМАННЫХ ПРОВОЛОК ИЛИ ПРОИСХОДИТ

ПОЛОМКА ВСЕЙ СВЯЗКИ;

2) ДИАМЕТР КАНАТА УМЕНЬШИЛСЯ БОЛЕЕ, ЧЕМ НА 7% ОТ НОМИНАЛЬНОГО;

3) НА КАНАТЕ ПРИСУТСТВУЕТ РЖАВЧИНА (НАРУЖНАЯ ИЛИ ВНУТРЕННЯЯ);

4) КАНАТ ЗАМЕТНО ДЕФОРМИРОВАН И ВИЗУАЛЬНО ОТЛИЧАЕТСЯ ПО ФОРМЕ ОТ СТАНДАРТНОГО;

5) КАНАТ ПОДВЕРГАЛСЯ ВОЗДЕЙСТВИЮ ВЫСОКОЙ ТЕМПЕРАТУРЫ ИЛИ ЭЛЕКТРИЧЕСКОЙ СВАРКЕ;

6) ПРИ ОСМОТРЕ ВЫЯВЛЕН ИНОЙ КРИТЕРИЙ, ВЫЯВЛЯЮЩИЙ ДЕФЕКТЫ КАНАТА.

ЗАМЕНИТЬ КАНАТ С КРЮКОМ

Таблица 3. Оценки повреждения каната

ДИАМЕТР КАНАТА

(ММ)

КОНТРОЛИРУЕМАЯ

ДЛИНА (ММ)

МАКС. КОЛИЧЕСТВО ПОРВАН-

НЫХ ПРЯДЕЙ

1. 30 5

2. 150 10

1. 48 5

2. 240 10

УХОД, ТЕКУЩИЙ РЕМОНТ

Уход и ремонт могут осуществлять только квалифициро-

ванные лица, обученные уходу и ремонту данных лебедок

и ознакомленные с правилами техники безопасности.

• Для ремонта используйте исключительно детали, по-

ставленные производителем.

• ВСЕГДА контролируйте работу лебедки по окончании

ухода и ремонта.

• Неисправную или ремонтируемую лебедку обозначайте

соответствующей надписью (например, «НЕ РАБОТАЕТ»).

• НИКОГДА не проводите уход за лебедкой, если на ней

размещен груз.

• НИКОГДА не эксплуатируйте ремонтируемую лебедку!

Замена каната

• Ослабьте крепежные болты на барабане и снимите

канат. Конец нового каната укрепите через отверстие

в барабане. Равномерно намотайте первый слой каната

на барабан при помощи ручки.

• При наматывании необходимо иметь помощника, кото-

рый будет держать канат натянутым, для дальнейшего

правильного наматывания на барабан. Вращением

ручки наматайте канат на барабан так, чтобы он не

перекрещивался.

Общие инструкции

• Уход и ремонт осуществляйте только в чистой среде.

• Каждая отремонтированная лебедка должна проверять-

ся квалифицированным лицом или сервисной мастер-

ской.

• Поддерживайте чистоту на рабочем месте во избежа-

ние попадания грязи в шарикоподшипники или в другие

движущиеся части.

• При зажатии деталей в тисках используйте кожаные или

медные прокладки для сохранения целости поверхно-

стей деталей.

НИКОГДА

• Не разбирайте лебедку в большей степени, чем это

необходимо для проведения нужного ремонта.

• Не прилагайте излишнее усилие при демонтаже дета-

лей.

• Не используйте нагрев (каление) в качестве вспомо-

гательного средства при демонтаже деталей, которые

послужат для дальнейшего использования.

СНЯТИЕ

СЭКСПЛУАТАЦИИ

ИУТИЛИЗАЦИЯ

Лебедки, данной модели, не содержат вредных веществ.

Их детали сделаны из стали и чугуна и только ручка из

ПВХ. При снятии с эксплуатации сдайте их организации,

занимающейся ликвидацией металлолома. При ликвидации

ручки соблюдайте правила для ликвидации пластмассы.

ДЕТАЛИ ЛЕБЕДКИ

Барабан

Предохранительный

крюк

Ось

низкого

крутящего

момента

Ось

высокого

крутящего

момента

Рукоятка

Храповик

Технические характеристики в этой инструкции актуальны на момент публикации. По политике непрерывного улуч-

шения продуктов Hitchlifting Inc. оставляет за собой право изменять технические характеристики в любое время и без

предварительного уведомления, без дополнительных обязательств.

Hitchlifting Inc., 211 E. 7th Street, Suite 620, Austin, TX,

78701-3218.

Телефон/Факс: +1(512)823-0202,

info@hitchlifting.com

ГАРАНТИЙНЫЙ ТАЛОН

(заполняется торгующей организацией)

Модель HITCH (MODEL)______________________________________________________________________________

Серийный № (SER.NO)_____________________ Дата выпуска (MADE IN)____________________________________

Дата продажи «____» «___________________» 20____г.

Торговая организация________________________________________________________________________________

Подпись продавца________________

Штамп торгующей организации

По всем вопросам гарантии, технического и сервисного обслуживания и консультаций по работе оборудования HITCH

обращайтесь к Вашему продавцу или официальным дилерам HITCH.

СЕРТИФИКАТ ПРОВЕРКИ

Данный сертификат свидетельствует, что данное изделие

изготовлено в соответствии с системой сплошного контро-

ля качества и прошло строгий контроль в соответствии

с нашими стандартами проверки.

НАИМЕНОВАНИЕ ИЗДЕЛИЯ

НОМЕР ИЗДЕЛИЯ

ДАТА ВЫПУСКА

ТЯГОВОЕ УСИЛИЕ

ТЕСТОВАЯ НАГРУЗКА

ГЛАВНЫЙ КОНТРОЛЕР
