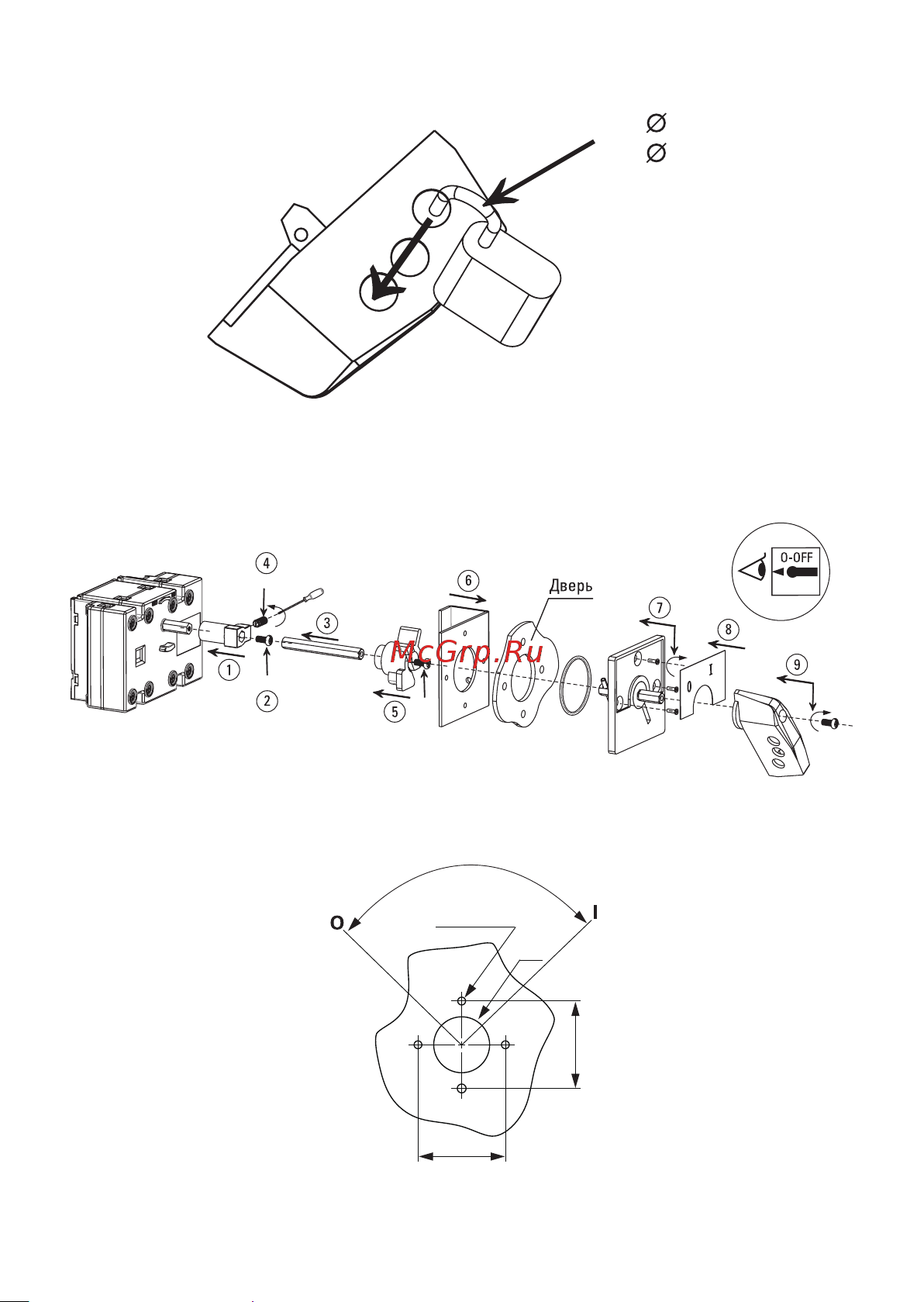

6.5 Блокировка ручки навесным замком приведена на рисунке 6.

min5

mm

min8

mm

Рисунок 6

6.6 Монтаж выносной ручки на дверь шкафа приведены на рисунках 7, 8 и 9.

2 N*m

2 N*m

2 N*m

2 N*m

2 N*m

Ø

85

о

4- 4.5

Ø

31

50

50

Рисунок 7

2 N*m

2 N*m

2 N*m

2 N*m

2 N*m

Ø

85

о

4- 4.5

Ø

31

50

50

Рисунок 8 – Монтажные размеры при установке на дверцу шкафа
