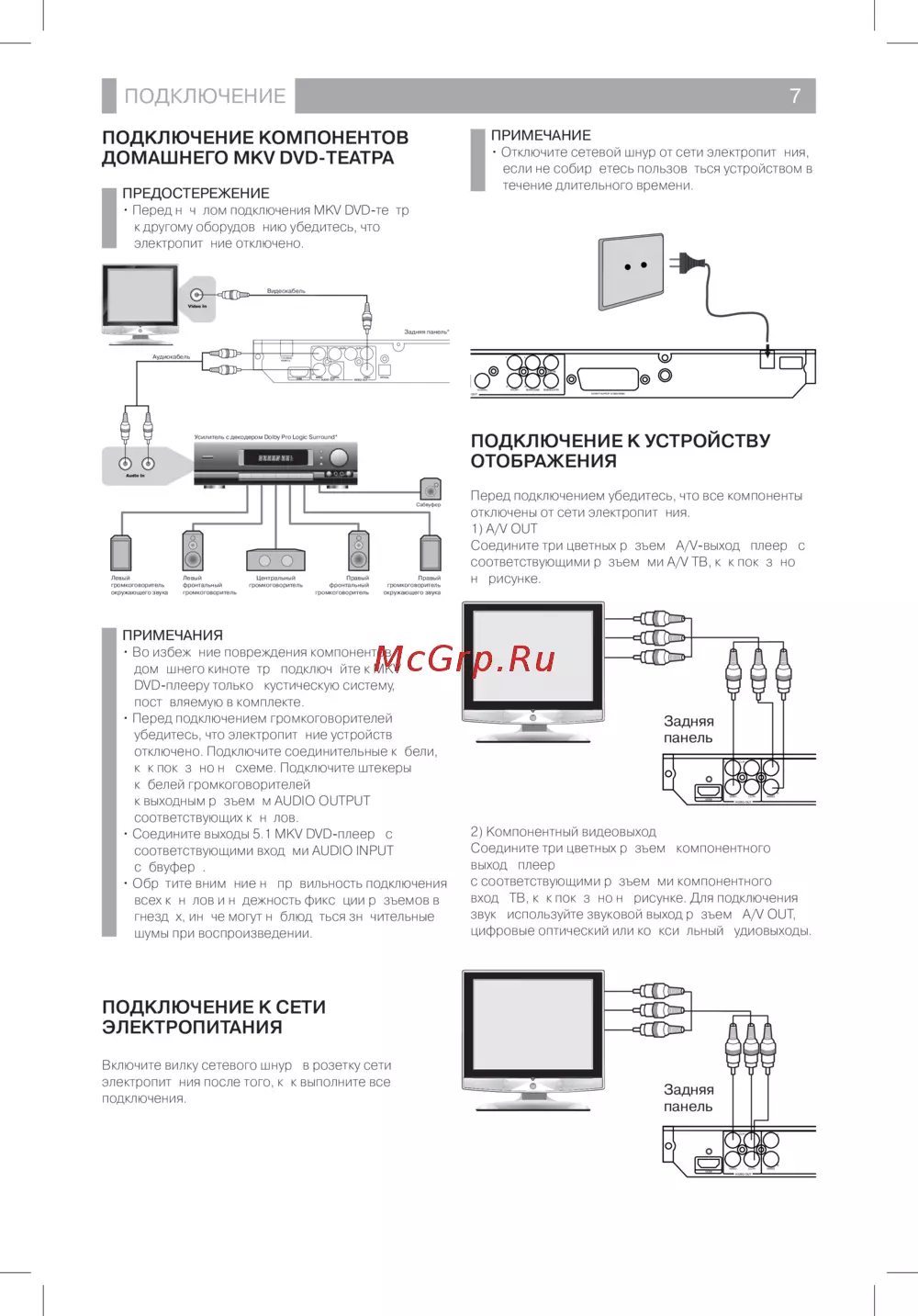

ПОДКЛЮЧЕНИЕ 7
ПОДКЛЮЧЕНИЕ КОМПОНЕНТОВ
ДОМАШНЕГО MKV DVD-ТЕАТРА
ПРЕДОСТЕРЕЖЕНИЕ
•
Перед началом подключения MKV DVD-театра
к другому оборудованию убедитесь, что
электропитание отключено.
Видеокабель
Аудиокабель
Усилитель с декодером Dolby Pro Logic Surround*
Центральный
громкоговоритель
Сабвуфер
Задняя панель*
Левый
фронтальный
громкоговоритель
Левый
громкоговоритель
окружающего звука
Правый
фронтальный
громкоговоритель
Правый
громкоговоритель
окружающего звука
ПРИМЕЧАНИЯ
• Во избежание повреждения компонентов
домашнего кинотеатра подключайте к MKV
DVD-плееру только акустическую систему,
поставляемую в комплекте.
• Перед подключением громкоговорителей
убедитесь, что электропитание устройства
отключено. Подключите соединительные кабели,
как показано на схеме. Подключите штекеры
кабелей громкоговорителей
к выходным разъемам AUDIO OUTPUT
соответствующих каналов.
• Соедините выходы 5.1 MKV DVD-плеера с
соответствующими входами AUDIO INPUT
сабвуфера.
• Обратите внимание на правильность подключения
всех каналов и надежность фиксации разъемов в
гнездах, иначе могут наблюдаться значительные
шумы при воспроизведении.
ПОДКЛЮЧЕНИЕ К СЕТИ
ЭЛЕКТРОПИТАНИЯ
Включите вилку сетевого шнура в розетку сети
электропитания после того, как выполните все
подключения.
Çàäíÿÿ
ïàíåëü
Çàäíÿÿ
ïàíåëü
Cr/PrY
VIDEO
OPTICAL
L
LL
R
RR
Cb/PbMIXED
HDMI
FRONTSUBWOOFER
CENTRE
COAXIAL
SCART OUTPUT (CVBS/RGB)
SURROUND
AUDIO OUT
VIDEO OUT
Cr/PrY
VIDEO
OPTICAL
L
LL
R
RR
Cb/PbMIXED
HDMI
FRONTSUBWOOFER
CENTRE
COAXIAL
SCART OUTPUT (CVBS/RGB)
SURROUND
AUDIO OUT
VIDEO OUT
2) Компонентный видеовыход
Соедините три цветных разъема компонентного
выхода плеера
с соответствующими разъемами компонентного
входа ТВ, как показано на рисунке. Для подключения
звука используйте звуковой выход разъема A/V OUT,
цифровые оптический или коаксиальный аудиовыходы.
Cr/PrY
VIDEO OPTICAL
L
LL
R
RR
Cb/PbMIXED
HDMI
FRONT SUBWOOFER
CENTRE
COAXIAL
SCART OUTPUT (CVBS/RGB)
SURROUND
AUDIO OU
T
VIDEO OUT
ПРИМЕЧАНИЕ
• Отключите сетевой шнур от сети электропитания,
если не собираетесь пользоваться устройством в
течение длительного времени.
ПОДКЛЮЧЕНИЕ К УСТРОЙСТВУ
ОТОБРАЖЕНИЯ
Перед подключением убедитесь, что все компоненты
отключены от сети электропитания.
1) A/V OUT
Соедините три цветных разъема A/V-выхода плеера с
соответствующими разъемами A/V ТВ, как показано
на рисунке.
