Описание ручного гидравлического

штабелёра

1.1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Ручной гидравлический штабелёр используется для подъема, опускания и транспортировки

уложенных на поддоны грузов на исключительно ровной поверхности, а также для их

укладки на стеллажи, соответствующие максимальной высоте подъёма штабелёра. На

корпусе штабелёра находится график зависимости высоты подъёма от поднимаемой массы

груза, позволяющий легко установить возможности подъёма груза на нужную вам высоту.

Запрещается нарушать данные, указанные на графике.

Вилы поднимаются за счет цепной передачи, которая приводится в движение гидроцилиндром.

Гидравлическое масло накачивается в рабочую полость гидроцилиндра рукояткой управления

или педалью подъёма вил.

1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

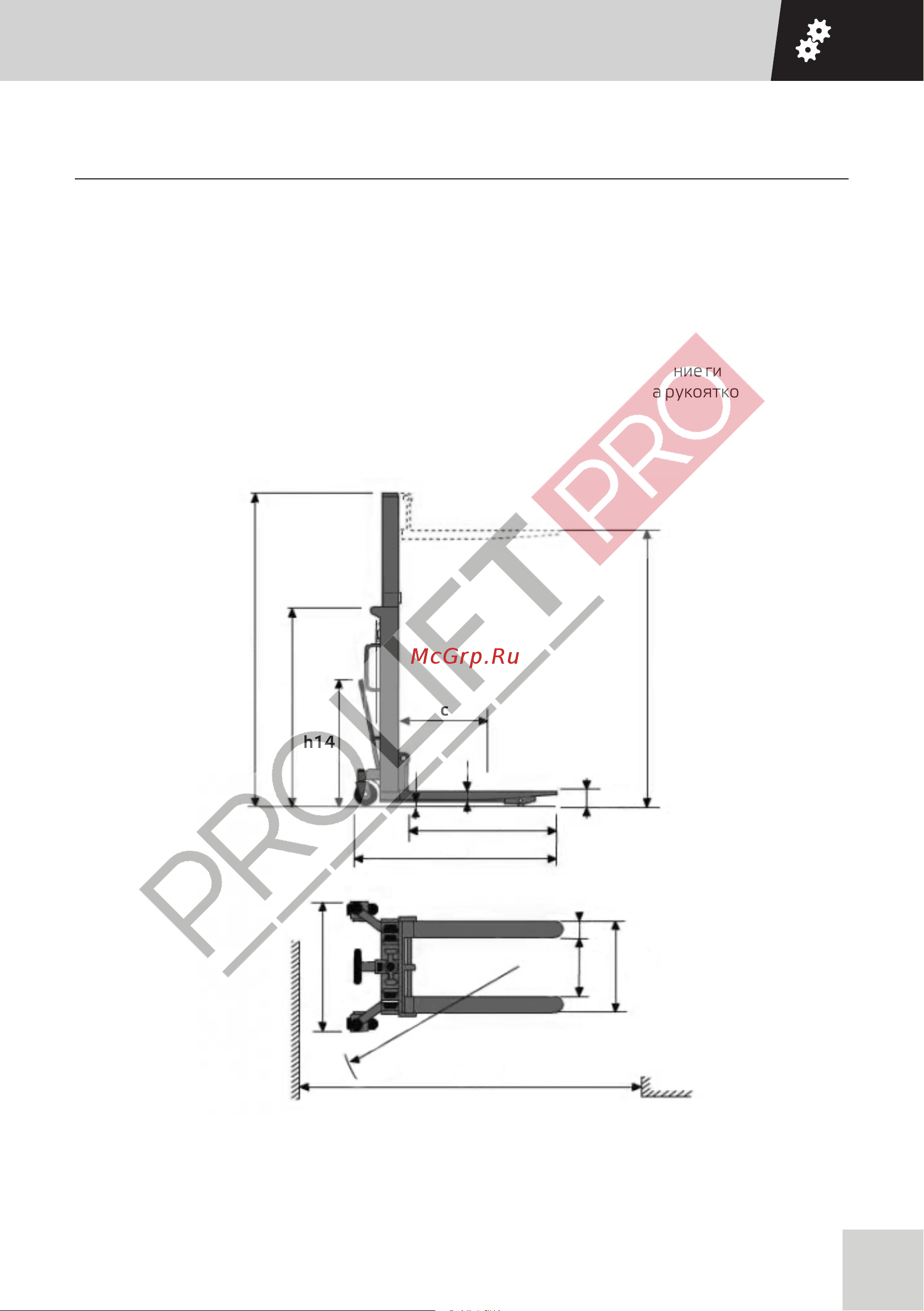

Рисунок 1. Технические характеристики

ОПИСАНИЕ РУЧНОГО ГИДРАВЛИЧЕСКОГО

ШТАБЕЛЁРА

h14

m1 s

h13

Ast

b3 b1
