НАЗНАЧЕНИЕ и ОСОБЕННОСТИ КОНСТРУКЦИИ

Ручной гайковёрт РГ-75 (далее мультипликатор)-усилитель крутящего момента предназначен для

работы с резьбовыми соединениями. Мультипликатор-это механический редуктор планетарного типа,

позволяющий увеличить прикладываемый оператором крутящий момент.

Ручной мультипликатор эксплуатируется ТОЛЬКО с динамометрическим ключом (В КОМПЛЕКТ НЕ

ВХОДИТ). Для получения требуемого крутящего момента на выходе мультипликатора необходимо на

динамометрическом ключе выставить такой момент затяжки, который будучи умноженным на передаточное

число мультипликатора (коэффициент усиления) даёт требуемый момент затяжки. Передаточное число всех

ступеней мультипликатора подобрано с учётом всех потерь на трение за счёт высокой точности изготовления

элементов редуктора. Прочная реакционная опора (пртивоупор) закреплённая на корпусе принимает на себя

всю возникающую реакционную силу. В процессе эксплуатации реакционная опора должна упираться в

ближайший жесткозакреплённый конструкционный элемент (соседняя гайка, ребро жесткости, фланец и т.д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимальный крутящий момент на выходе, кГм (Н.м)…… 750 (7500)

Передаточное число (коэффициент усиления) ……………... 24,3

Входной присоединительный квадрат для динамометрических

ключей, дюйм…………………………………………………..1/2”

Выходной присоединительный квадрат для торцевых

головок, дюйм…………………………………………………..1.1/2 “

Габаритные размеры инструмента (D*Н*h), мм…………. 220х130х260

Максимальный размер с реакционной опорой, мм…………...220

Габаритные размеры упаковки (Д*Ш*В), мм……………..350х300х205

Масса инструмента , кг………………………………………….12

Масса инструмента в упаковке , кг…………………………….14,5

УСТРОЙСТВО и ПРИНЦИП ДЕЙСТВИЯ:

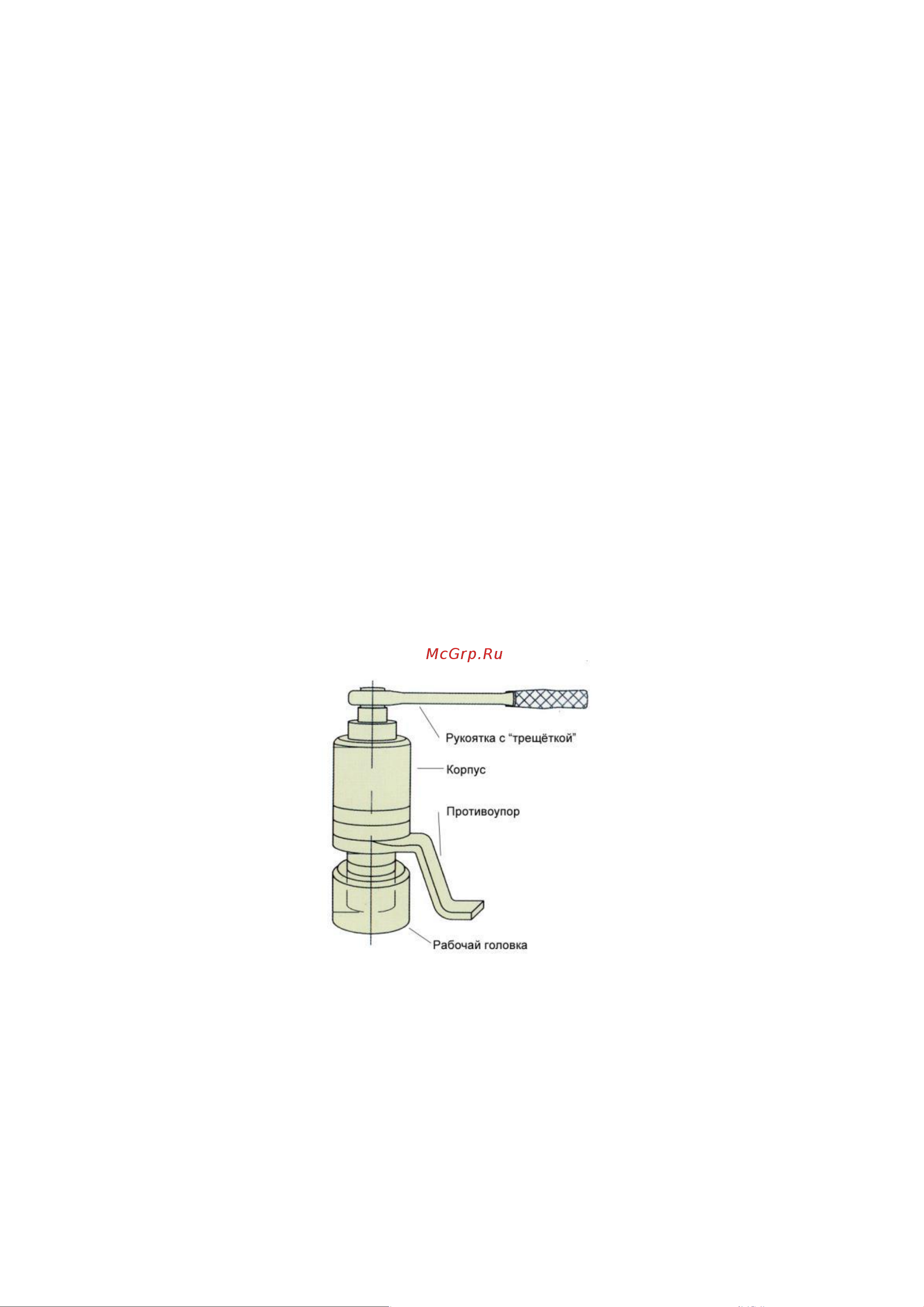

Устройство мультипликатора показано на Рис… :

Принцип действия мультипликатора крутящего момента основан на свойствах редуктора планетарного

действия и использовании силы реакции опоры (противоупора). Противоупор закреплён к нижней части

корпуса редуктора. Редуктор имеет несколько ступеней усиления, дающих в совокупности общий коэффициент

усиления, выраженный через передаточное число.

Для смены направления вращения (завинчивание-отвинчивание) выходного квадрата под торцевые

головки предусмотрен механический переключатель, расположенный на верхней крышке мультипликатора.

Рис…..Там же находится и присоединительный квадрат для динамометрического ключа.

ПОРЯДОК РАБОТЫ:

1. Ручной мультипликатор эксплуатируется с динамометрическим ключом. Подобрать профессиональный

динамометрический ключ с соответствующим присоединительным квадратом. Присоединительный квадрат

должен обеспечивать возможность контроля крутящего момента в обоих направлениях- по часовой стрелке и
