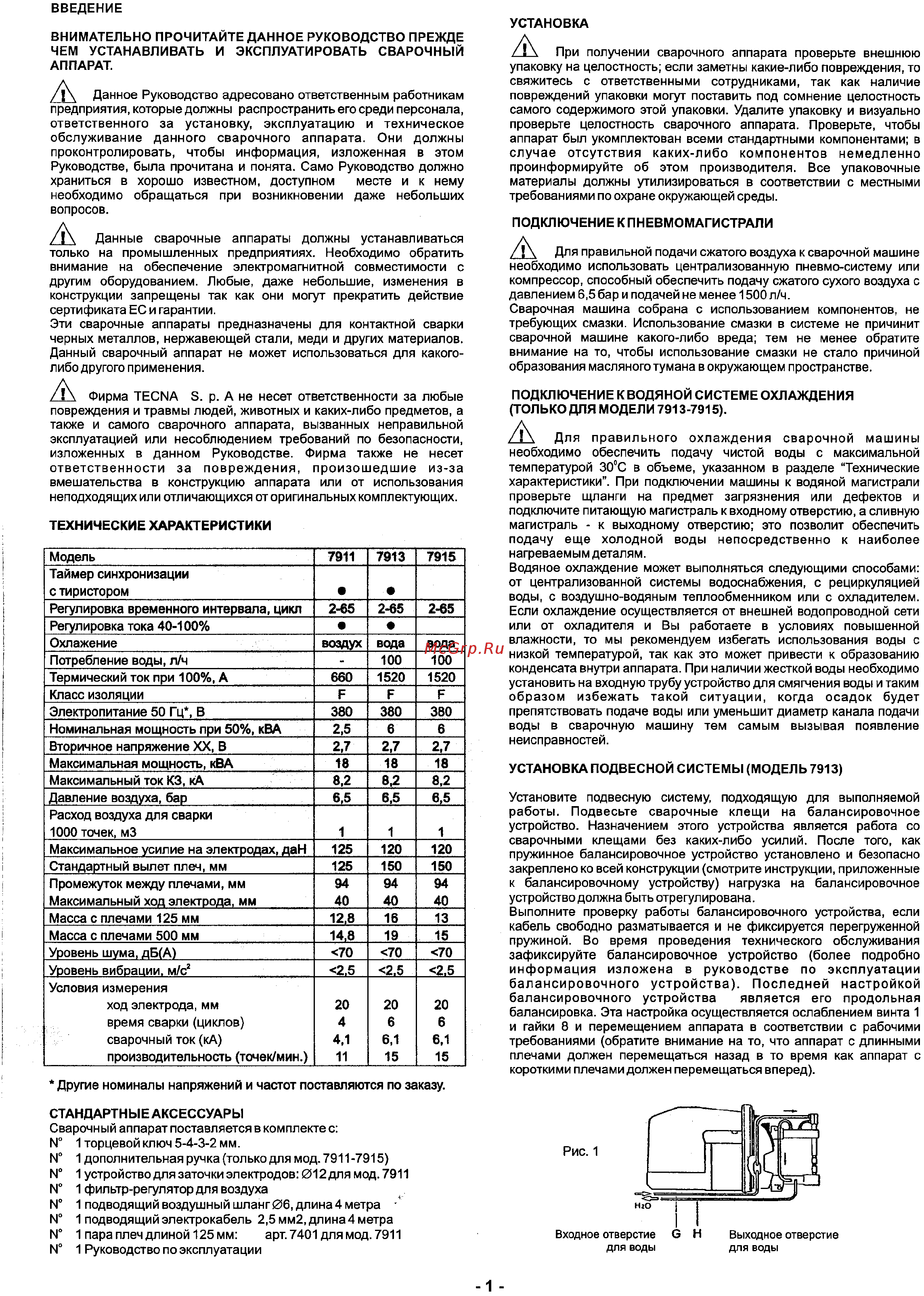

ВВЕДЕНИЕ УСТАНОВКА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ СВАРОЧНЫЙ АППАРАТ А Данное Руководство адресовано ответственным работникам предприятия которые должны распространить его среди персонала ответственного за установку эксплуатацию и техническое обслуживание данного сварочного аппарата Они должны проконтролировать чтобы информация изложенная в этом Руководстве была прочитана и понята Само Руководство должно храниться в хорошо известном доступном месте и к нему необходимо обращаться при возникновении даже небольших вопросов При получении сварочного аппарата проверьте внешнюю упаковку на целостность если заметны какие либо повреждения то свяжитесь с ответственными сотрудниками так как наличие повреждений упаковки могут поставить под сомнение целостность самого содержимого этой упаковки Удалите упаковку и визуально проверьте целостность сварочного аппарата Проверьте чтобы аппарат был укомплектован всеми стандартными компонентами в случае отсутствия каких либо компонентов немедленно проинформируйте об этом производителя Все упаковочные материалы должны утилизироваться в соответствии с местными требованиями по охране окружающей среды ПОДКЛЮЧЕНИЕ К ПНЕВМОМАГИСТРАЛИ Данные сварочные аппараты должны устанавливаться только на промышленных предприятиях Необходимо обратить внимание на обеспечение электромагнитной совместимости с другим оборудованием Любые даже небольшие изменения в конструкции запрещены так как они могут прекратить действие сертификата ЕС и гарантии Эти сварочные аппараты предназначены для контактной сварки черных металлов нержавеющей стали меди и других материалов Данный сварочный аппарат не может использоваться для какоголибо другого применения Фирма ТЕСЫА Э р А не несет ответственности за любые повреждения и травмы людей животных и каких либо предметов а также и самого сварочного аппарата вызванных неправильной эксплуатацией или несоблюдением требований по безопасности изложенных в данном Руководстве Фирма также не несет ответственности за повреждения произошедшие из за вмешательства в конструкцию аппарата или от использования неподходящих или отличающихся от оригинальных комплектующих ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель Таймер синхронизации с тиристором Регулировка временного интервала цикл Регулировка тока 40 100 Охлажение Потребление воды л ч Термический ток при 100 А Класс изоляции Электропитание 50 Гц В Номинальная мощность при 50 кВА Вторичное напряжение XX В Максимальная мощность кВА Максимальный ток КЗ КА Давление воздуха бар Расход воздуха для сварки 1000 точек м3 Максимальное усилие на электродах даН Стандартный вылет плеч мм Промежуток между плечами мм Максимальный ход электрода мм Масса с плечами 125 мм Масса с плечами 500 мм Уровень шума дБ А Уровень вибрации м с2 Условия измерения ход электрода мм время сварки циклов сварочный ток кА производительность точек мин 7911 7913 7915 2 65 воздух 660 F 380 2 5 2 7 18 8 2 6 5 2 65 вода 100 1520 F 380 6 2 7 18 8 2 6 5 вода 100 1520 F 380 6 2 7 18 8 2 6 5 1 125 125 94 40 12 8 14 8 70 2 5 1 120 150 94 40 16 19 70 2 5 1 120 150 94 40 13 15 70 2 5 20 4 4 1 11 20 6 6 1 15 20 6 6 1 15 2 65 l Для правильной подачи сжатого воздуха к сварочной машине необходимо использовать централизованную пневмо систему или компрессор способный обеспечить подачу сжатого сухого воздуха с давлением 6 5 бар и подачей не менее 1500 л ч Сварочная машина собрана с использованием компонентов не требующих смазки Использование смазки в системе не причинит сварочной машине какого либо вреда тем не менее обратите внимание на то чтобы использование смазки не стало причиной образования масляного тумана в окружающем пространстве ПОДКЛЮЧЕНИЕ К ВОДЯНОЙ СИСТЕМЕ ОХЛАЖДЕНИЯ ТОЛЬКО ДЛЯ МОДЕЛИ 7913 7915 i Для правильного охлаждения сварочной машины необходимо обеспечить подачу чистой воды с максимальной температурой 30 С в объеме указанном в разделе Технические характеристики При подключении машины к водяной магистрали проверьте щланги на предмет загрязнения или дефектов и подключите питающую магистраль к входному отверстию а сливную магистраль к выходному отверстию это позволит обеспечить подачу еще холодной воды непосредственно к наиболее нагреваемым деталям Водяное охлаждение может выполняться следующими способами от централизованной системы водоснабжения с рециркуляцией воды с воздушно водяным теплообменником или с охладителем Если охлаждение осуществляется от внешней водопроводной сети или от охладителя и Вы работаете в условиях повышенной влажности то мы рекомендуем избегать использования воды с низкой температурой так как это может привести к образованию конденсата внутри аппарата При наличии жесткой воды необходимо установить на входную трубу устройство для смягчения воды и таким образом избежать такой ситуации когда осадок будет препятствовать подаче воды или уменьшит диаметр канала подачи воды в сварочную машину тем самым вызывая появление неисправностей УСТАНОВКА ПОДВЕСНОЙ СИСТЕМЫ МОДЕЛЬ 7913 Установите подвесную систему подходящую для выполняемой работы Подвесьте сварочные клещи на балансировочное устройство Назначением этого устройства является работа со сварочными клещами без каких либо усилий После того как пружинное балансировочное устройство установлено и безопасно закреплено ко всей конструкции смотрите инструкции приложенные к балансировочному устройству нагрузка на балансировочное устройство должна быть отрегулирована Выполните проверку работы балансировочного устройства если кабель свободно разматывается и не фиксируется перегруженной пружиной Во время проведения технического обслуживания зафиксируйте балансировочное устройство более подробно информация изложена в руководстве по эксплуатации балансировочного устройства Последней настройкой балансировочного устройства является его продольная балансировка Эта настройка осуществляется ослаблением винта 1 и гайки 8 и перемещением аппарата в соответствии с рабочими требованиями обратите внимание на то что аппарат с длинными плечами должен перемещаться назад в то время как аппарат с короткими плечами должен перемещаться вперед Другие номиналы напряжений и частот поставляются по заказу СТАНДАРТНЫЕ АКСЕССУАРЫ Сварочный аппарат поставляется в комплекте с 1 торцевой ключ 5 4 3 2 мм 1 дополнительная ручка только для мод 7911 7915 1 устройство для заточки электродов 012 для мод 7911 1 фильтр регулятор для воздуха 1 подводящий воздушный шланг 06 длина 4 метра 1 подводящий электрокабель 2 5 мм2 длина 4 метра 1 пара плеч длиной 125 мм арт 7401 для мод 7911 1 Руководство по эксплуатации Рис 1 Входное отверстие G Н Выходное отверстие для воды для воды
