СБОРКАБЕНЗИНОВОГОВОЗДУХОДУВА-ПЫЛЕСОСА

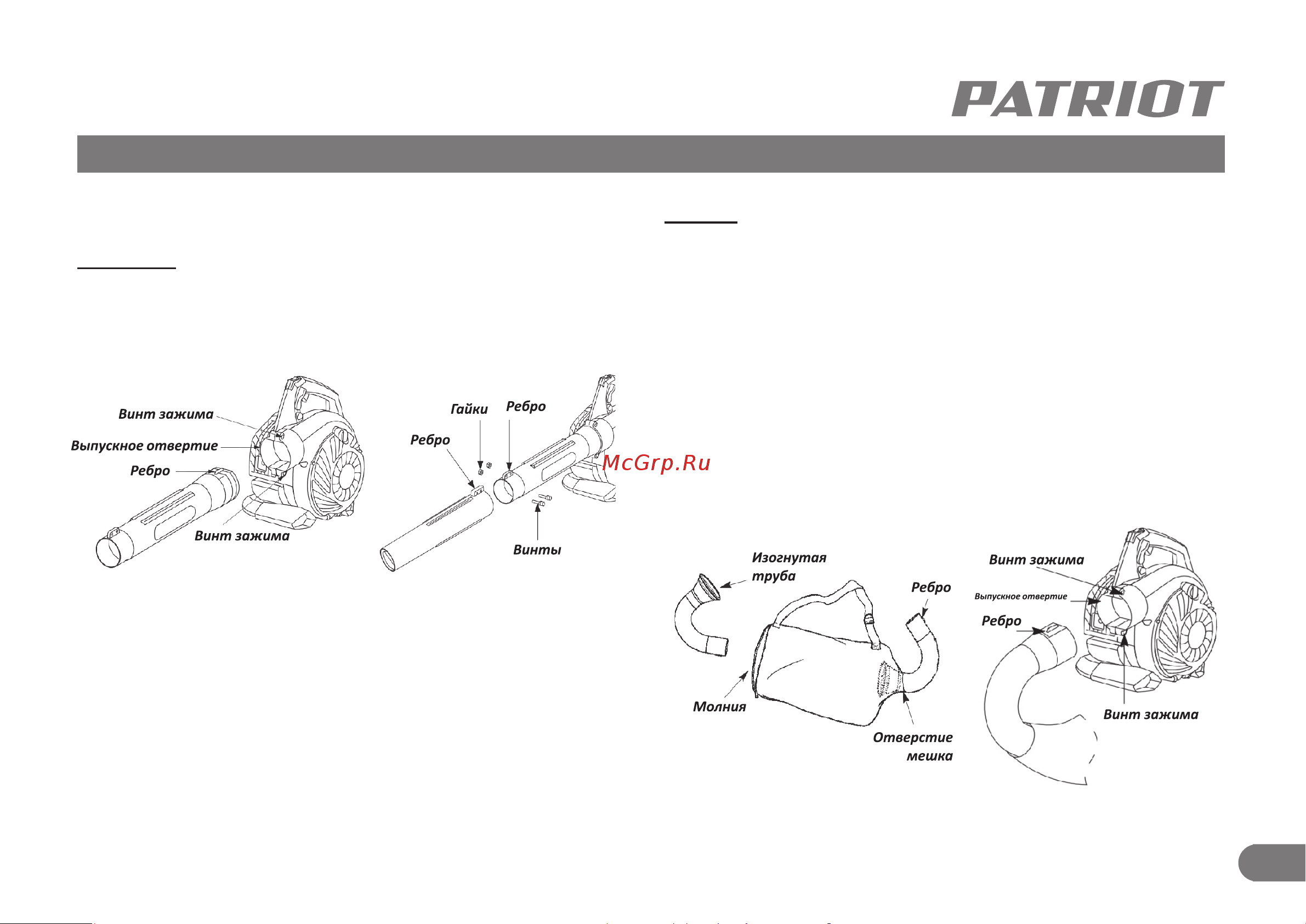

СБОРКА БЕНЗИНОВОГО ВОЗДУХОДУВА-ПЫЛЕСОСА

Воздуходув

1.Направьтереброверхнейтрубывоздуходувавзажимвыпускно-

гоотверстияизадвиньтетрубудоконца(Рис. 2).

Примечание! Винты зажима должны быть ослаблены для того

чтобыпозволитьвставитьтрубу.

2.Зажмитетрубувинтамизажима.

3.Выровняйтеребронижнейтрубывоздуходуваиреброверхней

трубывоздуходува.

4. Вставьте верхнюю трубу в нижнюю и зафиксируйте винтами

(Рис. 3).

Пылесос

Мешок пылесоса

1.Откройтемолниюнамешкеивставьтеизогнутуютрубу.

2.Протолкнитетонкийконецизогнутойтрубывотверстиемешка

дофиксациимешканаеёконуснойчасти(Рис. 4).

3.Закройтемолниюмешкаполностью.

4.Удалитетрубывоздуходува.

5. Вставьте изогнутую трубу в выходное отверстие воздуходува.

Убедитесьчтореброизогнутойтрубыпопадаетвпрорезьзажима.

(Рис. 5).

6.Зафиксируйтеизогнутуютрубувзажимевинтами.

Рис. 2

Рис. 4

Рис. 3

Рис. 5
