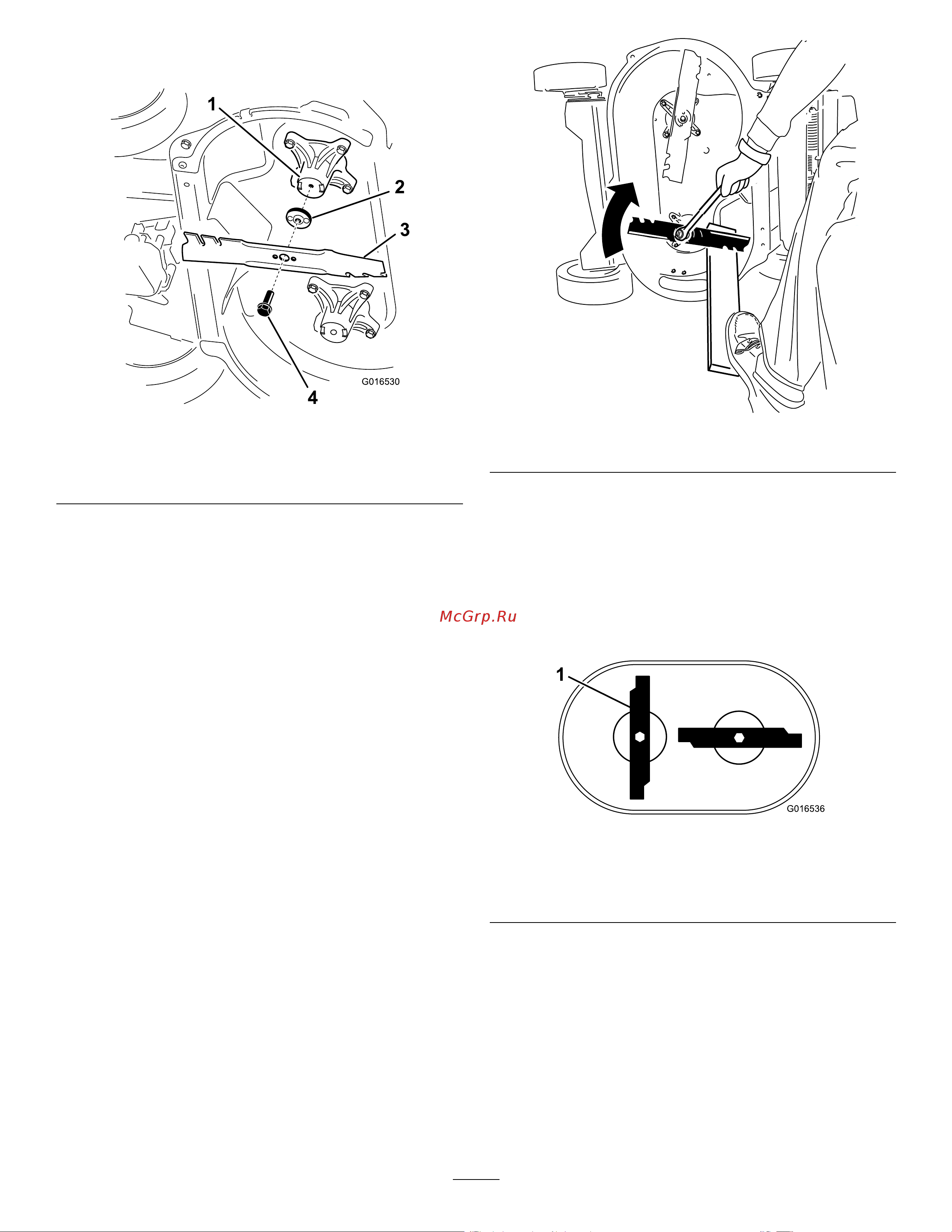

2.Снимитекаждыйнож,какпоказанона
Рисунок42.
g016530
Рисунок42
1.Вал(2)3.Нож(2)
2.Приводножа(2)4.Болткрепленияножа(2)
3.Осмотритештифтыприводовножана
наличиеизносаилиповреждений.
Установканожей
1.Установитепервыйножтак,чтобыон
находилсявгоризонтальномположении,
вместесовсемикрепежнымидеталями,как
показанонаРисунок42.
Примечание:Затянитеболтпальцами.
Внимание:Ножидолжныбытьраспо-
ложенытак,чтобыихкриволинейные
концыбылиобращенывсторонукорпуса
машины.Вставьтевыступающиечасти
каждогоприводаножавуглубленияго-
ловкисоответствующеговала,аштифты
надругойсторонекаждогоприводаножа
–вотверстиясоответствующегоножа.
2.Удерживайтекаждыйножнеподвижнос
помощьюдоскиизавернитеболткрепления
ножапочасовойстрелкеспомощью
динамометрическогоключа,какпоказанона
Рисунок43;затянитеболткрепленияножас
моментом82Н∙м.
g232801
Рисунок43
3.Повернитеустановленныйболтна¼
оборота,чтобыоннаходилсяввертикальном
положении,иустановитедругойножтакже,
какипервый(см.пункт1).
Примечание:Ножидолжныбыть
расположеныперпендикулярно,формируя
перевернутуюбукву«T»,какпоказанона
Рисунок44.
g016536
Рисунок44
1.Нож(2)
4.Затянитевторойнож,см.пункт2.
5.Повернитеножиотрукинаполныйоборот
(360°),чтобыубедитьсявтом,чтоонине
соприкасаются.
Примечание:Еслиножикасаютсядруг
друга,ониустановленынеправильно.
Повторитедействия,указанныевпунктах1–
3,поканожинеперестанутсоприкасаться.
34
