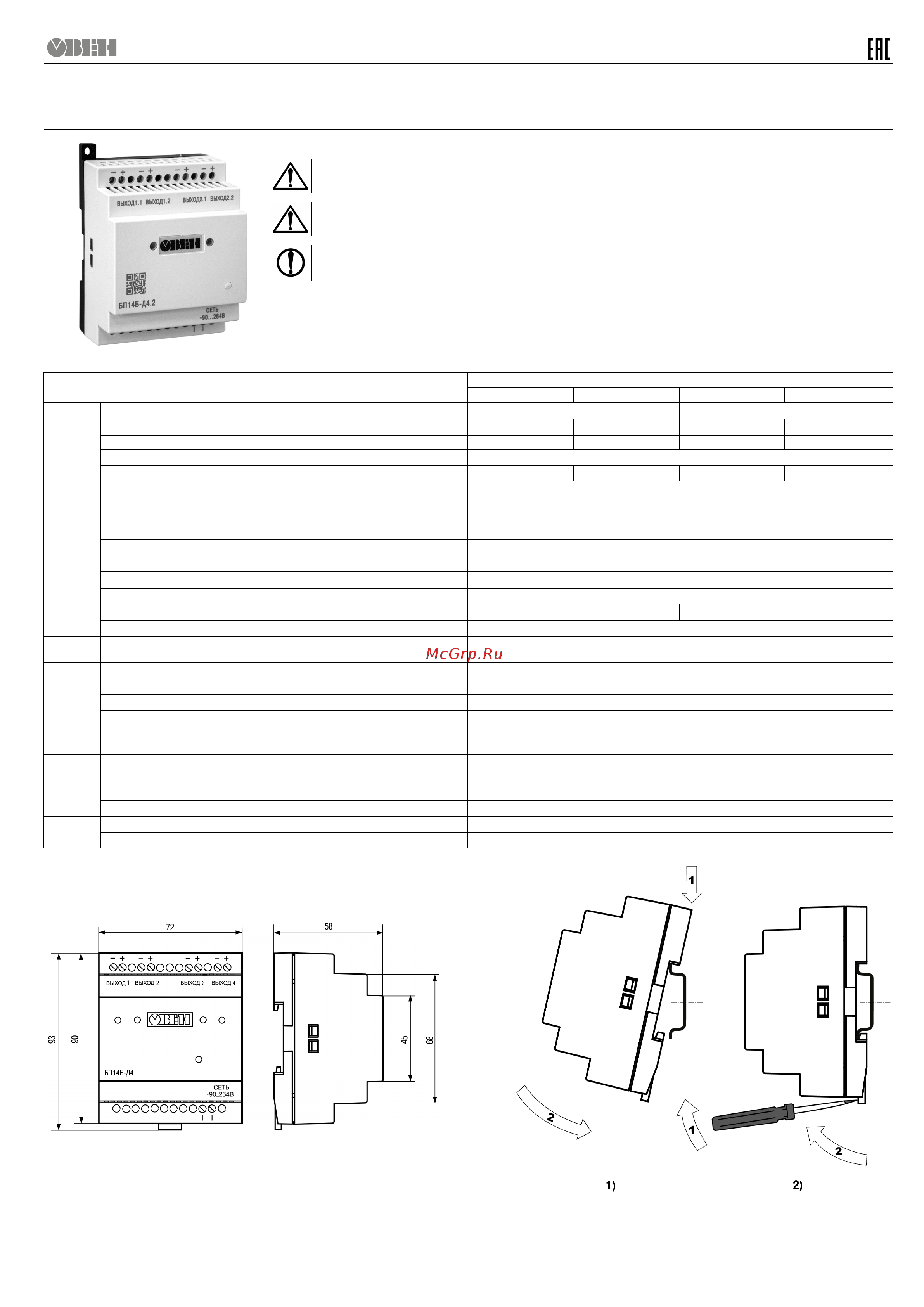

БП14Б-Д4.Х-Х
БЛОК ПИТАНИЯ МНОГОКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления следует производить только при отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора следует соблюдать полярность! Неправильное подключение может привести
к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ.
Особенности прибора:
• ограничение выходного перенапряжения и тока;
• защита входа от перенапряжения и импульсных помех;
• защита от перегрузки, короткого замыкания и перегрева;
• наличие гальванически изолированных каналов питания датчиков.
Технические характеристики
Наименование
Значение
БП14Б-Д4.2-24 БП14Б-Д4.4-24 БП14Б-Д4.2-36 БП14Б-Д4.4-36
Выходные
парамет-
ры
Номинальное напряжение
24 В 36 В
Максимальный ток нагрузки (I
max
)
0,29 А 0,145 А 0,19 А 0,095 А
Количество каналов 2 4 2 4
Суммарная мощность
14 Вт
Мощность в канале
7 Вт
3,5 Вт
7 Вт
3,5 Вт
Допустимое отклонение напряжения, в том числе:
• нестабильность выходного напряжения от входного напряжения
• нестабильность выходного напряжения от выходного тока (от 0,1 I
max
до I
max
)
• коэффициент температурной нестабильности
± 2 %
± 0,2 %
± 0,2 %
± 0,02 %/°С
Амплитуда пульсации выходного напряжения
60 мВ
Входные
парамет-
ры
Напряжение питания переменного тока
90…264 В
Частота переменного тока
47…63 Гц
Напряжение питания постоянного тока
110…370 В
Номинальный ток потребления, не более
0,15 А 0,13 А
КПД при номинальной нагрузке, не менее
85 %
Защита
Тип защиты от перегрузки – ограничение выходного тока:
порог ограничения выходного тока
1,2...1,8 I
max
Безопас-
ность и
ЭМС
Уровень радиопомех по ГОСТ Р 51527 группа С
Степень защиты по ГОСТ 14254
IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
II
Электрическая прочность изоляции:
• вход-выход, выход-выход
• вход-корпус
2000 В
3000 В
Окружаю-
щая среда
Диапазон температуры окружающей среды:
• рабочий
• по спецзаказу
минус 20…+50 °С
минус 40…+50 °С
Температура хранения и транспортирования минус 25…+55 °С
Прочее
Срок гарантийного обслуживания
30 месяцев
Масса, не более 0,135 кг
Рисунок 1 - Габаритные размеры прибора Рисунок 2 - Монтаж (1) и демонтаж (2) прибора
