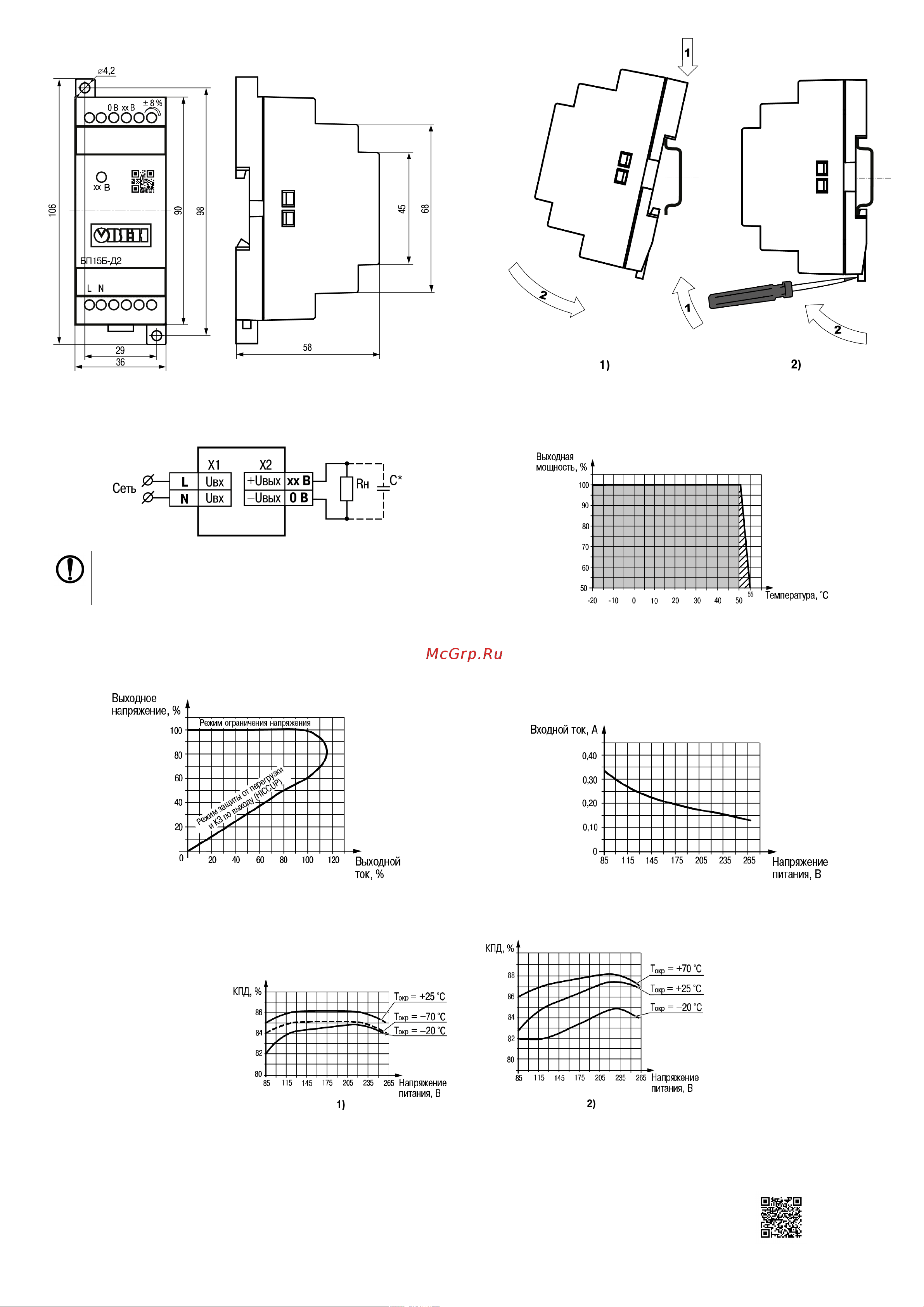

Рисунок 1 - Габаритные размеры прибора Рисунок 2 - Монтаж (1) и демонтаж (2) прибора

ПРЕДУПРЕЖДЕНИЕ

* Если длина проводов между блоком и нагрузкой более 1 м и на входе нагрузки

отсутствуют входные конденсаторы, рекомендуется параллельно нагрузке

подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением

≥ 1,5 Uвых применяемого блока.

Рисунок 3 - Схема подключения прибора Рисунок 4 - График зависимости выходной мощности

от температуры окружающей среды

Рисунок 5 - График зависимости выходного напряжения от выходного тока Рисунок 6 - График зависимости входного тока от напряжения питания

Рисунок 7 - График зависимости КПД от напряжения питания и температуры окружающей среды: (1) БП15Б-12, (2) БП12Б-24
