Подключение к электрической цепи

Устройство следует подключать к однофазной сети переменного тока

в соответствии с действующими нормами и способом подключения,

определённом в настоящей инструкции. Для исключения поражения

электрическим током монтировать блок радиореле разрешено только

при отключенном напряжении сети. Монтаж и демонтаж должны

производиться квалифицированными специалистами в соответствии

с данной инструкцией и c соблюдением всех правил и норм для

электротехнических работ.

Важно!

Коммутируемые блоком Relay-4M каналы управления от

короткого замыкания необходимо защитить автоматическим

выключателем с максимальным значением типа – “С” и

максимальным номиналом – “16”. Автоматический выключатель

должен устанавливаться до блока Relay-4M. Допускается

установка одного автоматического выключателя на все линии

или отдельный автоматический выключатель на каждую линию

управления.

Тип подключения: освещение.

Максимальная нагрузка на один канал устройства 1 000 Вт.

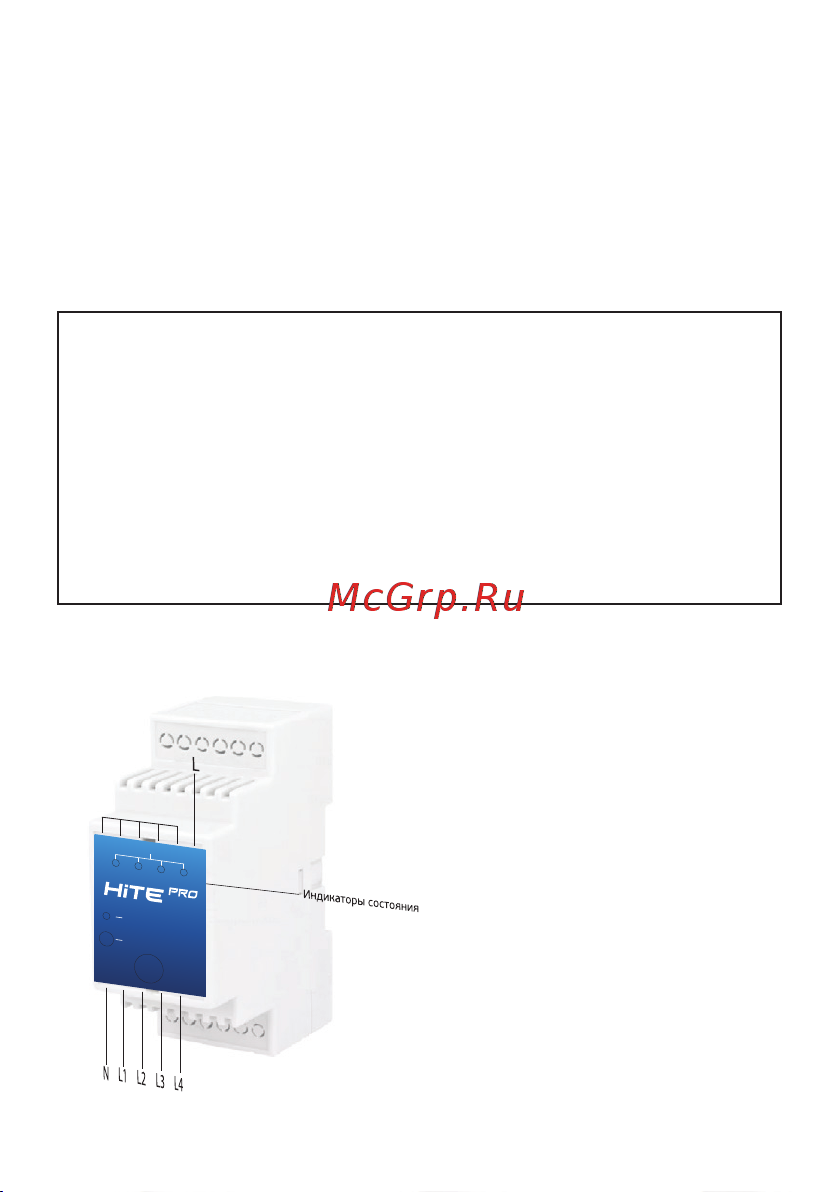

Индикаторы состояния

Кнопка управления

Индикатор состояния шины

1. Разъедините цепь питания предохра-

нителем, выключателем максимально-

го тока или изоляционным разъеди-

нителем. Проверьте соответствующим

прибором отсутствие напряжения на

питающих проводах.

2. Подсоедините устройство к сети

питания и нагрузке в соответствии со

схемой подключения (используйте

встроенную в устройство клеммную

колодку). В устройстве уже подключена

перемычка контактов (красного цвета),

которую при данной схеме подключе-

ния отключать не надо. Подключите

вход фазы в разъем L, ноль – в N, а разъ-

емы L1..L4 используйте для подключе-

ния нагрузки.

3. Подключите цепь питания.

Максимальное сечение кабеля, зажимаемого в клеммник – 2.5мм
