4
Тип подключения: мощностная нагрузка.
Максимальная нагрузка на один канал устройства 4 000 Вт.

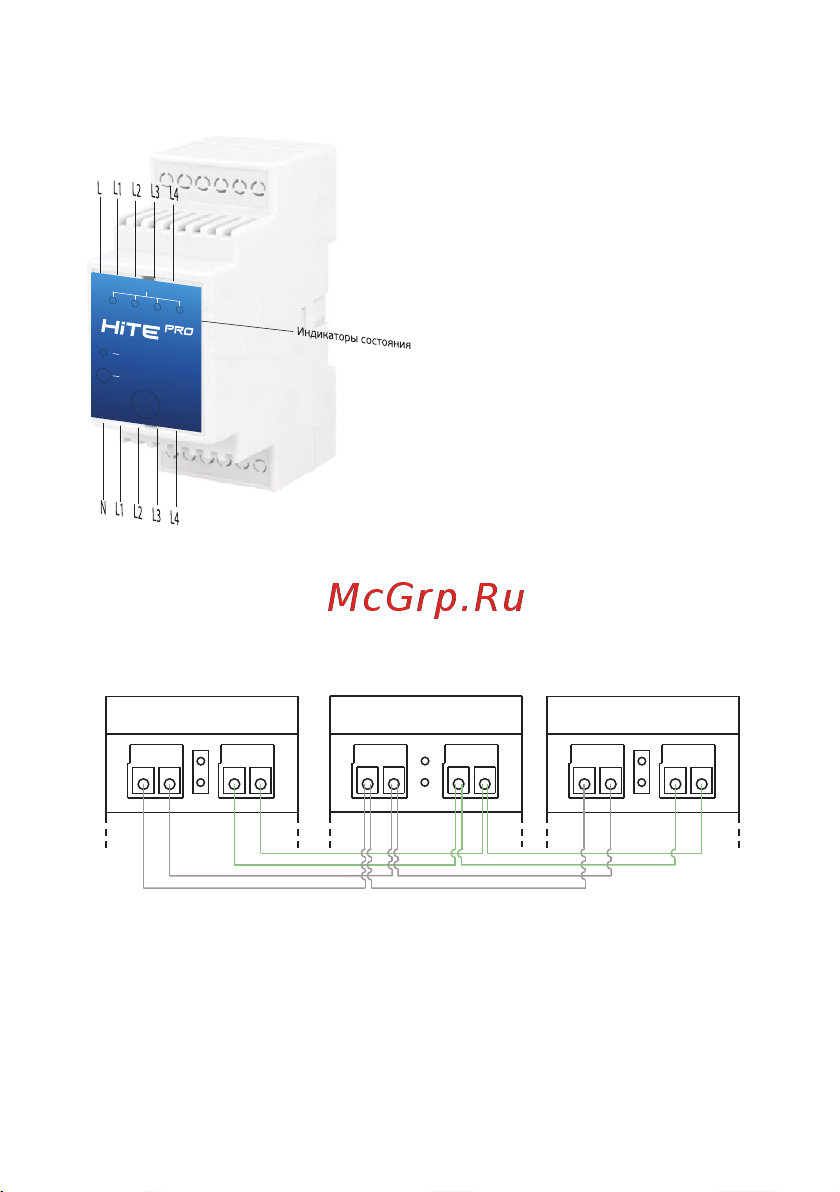

Индикаторы состояния
Кнопка управления
Индикатор состояния шины
1. Разъедините цепь питания предохра-
нителем, выключателем максимально-
го тока или изоляционным разъеди-
нителем. Проверьте соответствующим
прибором отсутствие напряжения на
питающих проводах.
2. Подсоедините устройство к сети
питания и нагрузке в соответствии со
схемой подключения (используйте
встроенную в устройство клеммную ко-
лодку). Подключите вход фазы в разъем
L, ноль – в N, а разъемы L1..L4 с одной
стороны используйте для подключения
фазы, питающей нагрузку и разъемы
L1..L4 с другой стороны используйте
для подключения нагрузки.
3. Подключите цепь питания.
Максимальное сечение кабеля, зажимаемого в клеммник – 2.5мм
2
Подключение устройств к шине передачи
данных
DC 12V
- +
Data
L H
DC 12V
- +
Data
L H
DC 12V
- +
Data
L H
Pull-up
Pull-up
Pull-up
Relay-M Relay-S
Relay-S
Для подачи питания на ведомое устройство соедините кабелем*, соблюдая
полярность, клеммы DC 12V блока Relay-4M и ведомого устройства.
Соедините кабелем*, соблюдая маркировку, клеммы Data шины передачи
данных блока Relay-4M и ведомого устройства.
При необходимости подключения следующего устройства к шине
передачи данных и питанию, используйте внешний клеммный
соединитель или зажмите 2 провода в одну клеммную колодку устройства.
