Энергомера ЦЭ6803В 1 230В 5-60А 3ф. 4пр. М7 Р32 101003001013148 [2/2] Порядок установки

тока и напряжения:

Световой индикатор «Сеть». Постоянное свечение сигнализирует о наличии напря-

жения в соответствующих цепях счетчика.

Световой индикатор «***imp/kW∙h» (где *** количество импульсов на килловат в

час, значение определяется исполнением). Мигание сигнализирует о протекании тока.

5 ПОДГОТОВКА СЧЕТЧИКА К РАБОТЕ

После вскрытия упаковки произвести наружный осмотр счетчика, убедиться

в отсутствии механических повреждений, проверить наличие и сохранность пломб.

6 ПОРЯДОК УСТАНОВКИ

Открутить винты каждого зажима клеммной колодки до получения возможно-

сти вставить провод в зажим. Вставить провод в клемный зажим без перекосов.

Не допускается попадание в зажим участка провода с изоляцией, а также выступ

за пределы колодки оголенного участка. Сначала затянуть верхний винт. Легким по-

дергиванием провода убедиться в том, что он зажат. Затем затянуть нижний винт. По-

сле выдержки в несколько минут подтянуть соединения еще раз.

ВНИМАНИЕ! Слабая зятяжка винтов клеммной колодки может явиться причиной

выхода счетчика из строя и причиной пожара! При повреждении счетчика, а также

при возникновении пожара в результате слабой затяжки винтов, предприятие-изго-

товитель претензии не принемает.

янно.

При подключении нагрузки светодиодный индикатор (***) imp / (kW•h) должен

периодически мигать с частотой испытательного выходного устройства, показания

энергии на отсчетном устройстве должны изменяться.

7 ПОВЕРКА ПРИБОРА

Поверка счетчика проводится при выпуске из производства, после ремонта

и в эксплуатации в соответствии с документом «Счетчики электрической энергии

ЦЭ6803В. Методика поверки САНТ.411152.101 Д1», утверждена ФГУП «ВНИИМС».

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание счетчика в местах установки заключается в системати-

пературе окружающего воздуха от 5 до 40 °С и относительной влажности воздуха

80 % при температуре 25 °С.

Счетчики транспортируются в закрытых транспортных средствах любого вида.

Предельные условия транспортирования:

– температура окружающего воздуха от минус 50 до 70 °С;

– относительная влажность 98 % при температуре 35 °С.

Приложение А

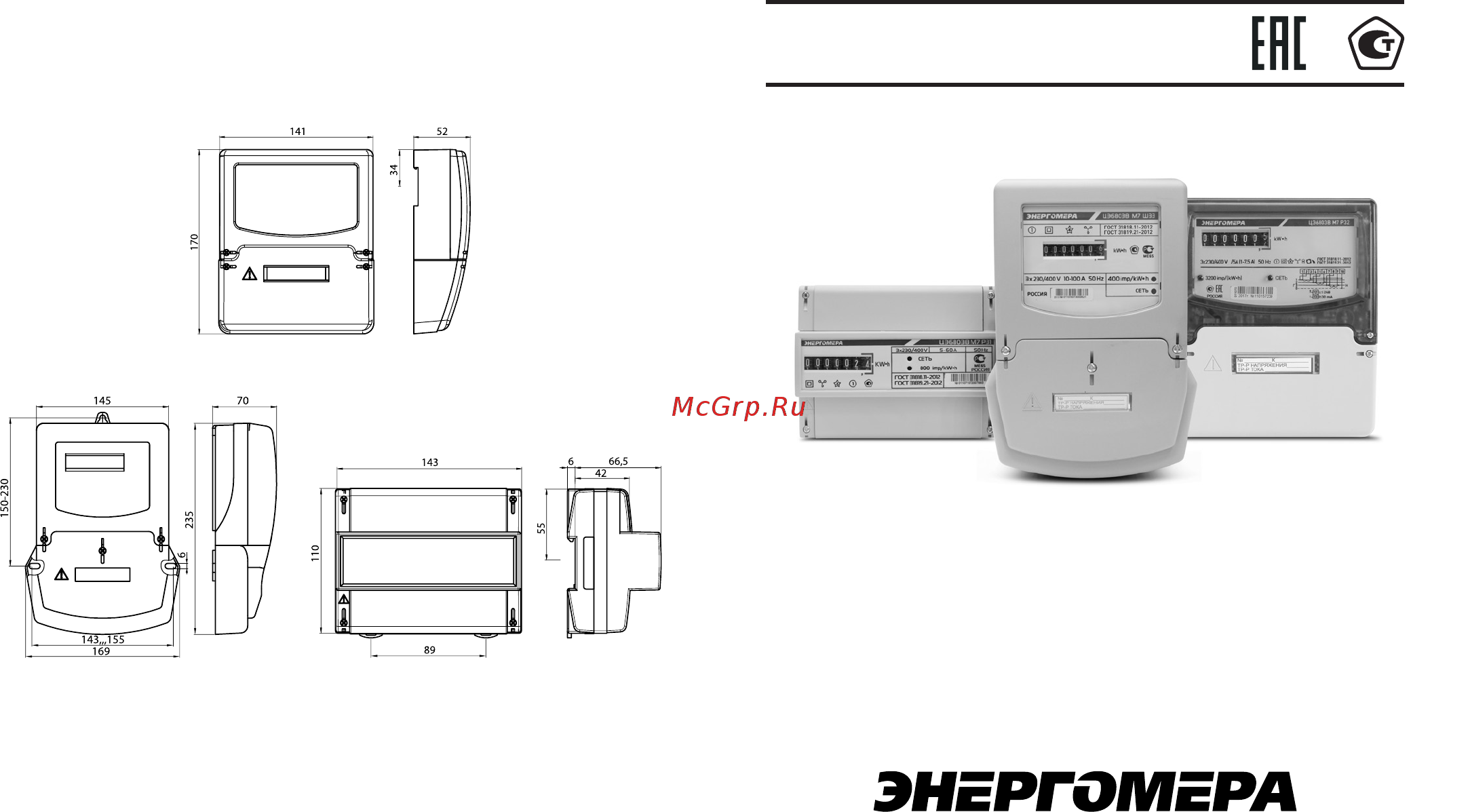

Внешний вид, габаритные и установочные размеры счетчиков ЦЭ6803В

Рисунок А.1 — Тип корпуса Р32

САНТ.411152.101 РЭ

Предприятие-изготовитель:

АО «Электротехнические заводы «Энергомера»

355029, Россия, г. Ставрополь, ул. Ленина, 415

тел.: (8652) 35-75-27, факс: 56-66-90,

Бесплатная горячая линия: 8-800-200-75-27

Гарантийное обслуживание:

357106, Ставропольский край,
