18 ТАСВ.411152.005 РЭ

протяжённой линии и в условиях помех для повышения помехозащищенности рекомен-

дуется линию «А» соединить через резистор номиналом 1…3 кОм с положительным

контактом источника питания напряжением 5 В, линию «В» через резистор такого же

номинала с отрицательным контактом источника.

Драйвер RS485, установленный в счетчиках, имеет нагрузку ¼ от стандартной. К од-

ной интерфейсной линии RS485 могут быть подключены не более 128 таких устройств.

УСПД – устройство сбора и передачи данных.

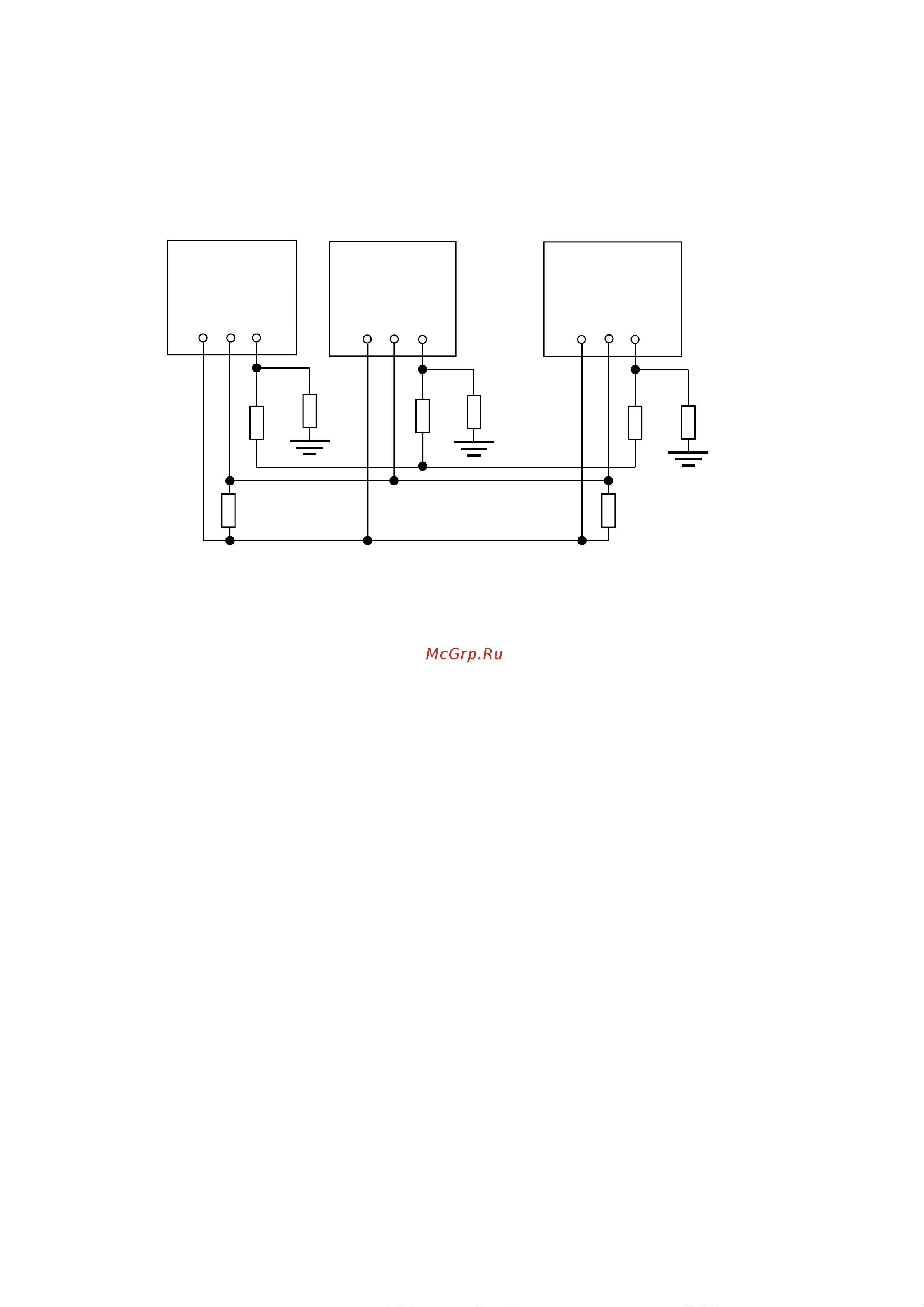

Рисунок 2.2 Схема подключения счётчиков к интерфейсной линии EIA 485

Примечание:

– 27, для исполнений НЕВА МТ32Х (кроме исполенний НЕВА МТ32Х /5(10)А);

– 26, для исполнений НЕВА МТ32Х (кроме исполенний НЕВА МТ32Х /5(10)А).

Подать на счётчик напряжение и убедиться, что на ЖКИ выводятся значения по-

требляемой энергии, время и дата в счётчике, соответствуют текущим значениям, а дей-

ствующий тариф соответствует тарифному расписанию.

Если на ЖКИ счётчика после включения питания информация отсутствует необхо-

димо убедиться в наличии напряжения на контактах фазного и нулевого проводников.

Если на счётчик подано напряжение, а информация на ЖКИ отсутствует необходимо

направить счётчик в ремонт.

При подключенной к сети нагрузке светодиод импульсного оптического выхода

должен мигать с частотой соответствующей мощности нагрузки. При отсутствии свето-

вых импульсов необходимо убедиться в правильности подключения счётчика. Если

счётчик подключен правильно и подключена нагрузка, но световые импульсы отсут-

ствуют необходимо направить счётчик в ремонт.

Функционирование интерфейса EIA 485 счётчиков НЕВА МТ 323 AR E4S обеспечи-

вается при наличии напряжения питания, как минимум, в двух фазах.

2.2.8 Убедитесь в работоспособности кнопки, расположенной на кожухе счётчика. При

кратковременном нажатии на кнопку на ЖКИ должна происходить смена информации.

2.2.9 Для корректной работы счётчика в память счётчика необходимо записать тариф-

ное расписание. Запись параметров пользователя в счётчик осуществляется через оп-

тический порт, ИК-порт или через порт EIA 485 при снятой крышке клеммной колодки.

НЕВА МТ 3

COM

120 Ом

НЕВА МТ 3

УСП

GND

120 Ом

COM
