3

4

Содержание

Srf305 1800 1
Srf305 1800e 1
Fig 6 1 2
Mitre saw table mitre saw table 4
Crown moulding cut fig 22 1 crown moulding can only be cut flat on the table for this mitre saw 2 this mitre saw has special mitre stops of 31 left and right and a bevel stop of 33 for a special crown moulding i e 52 between the back of the moulding and the top flat surface that fits against the ceiling 38 between the back of the moulding and the bottom flat surface that fits against the wall refer to the following table for this crown moulding cut 12
Note 1 these special stops can not be used with 45 crown moulding 2 since most rooms do not have angles of exactly 90 fine tune is needed and always take a test cut to confirm the correct angles pullover cut fig 23 warning never pull the cutting head assembly and spinning blade toward you during the cut the blade may try to climb up on the top of the workpiece causing the cutting head assembly and spinning blade to kick back never lower spinning saw blade down before pulling the cutting head to the front of the saw 1 unlock the carriage lock handle 1 and allow the cutting head assembly to move freely 2 set both the desired bevel angle and or the mitre angle and lock into position 3 if bevel cutting set both the left and right sliding fences 2 to their proper location 4 use a hold down clamp to secure the workpiece 5 grasp the saw handle 3 and pull the carriage 4 forward until the centre of the saw blade is over the front of the workpiece 5 6 pull the trigger 6 to turn the saw on 7 when 12

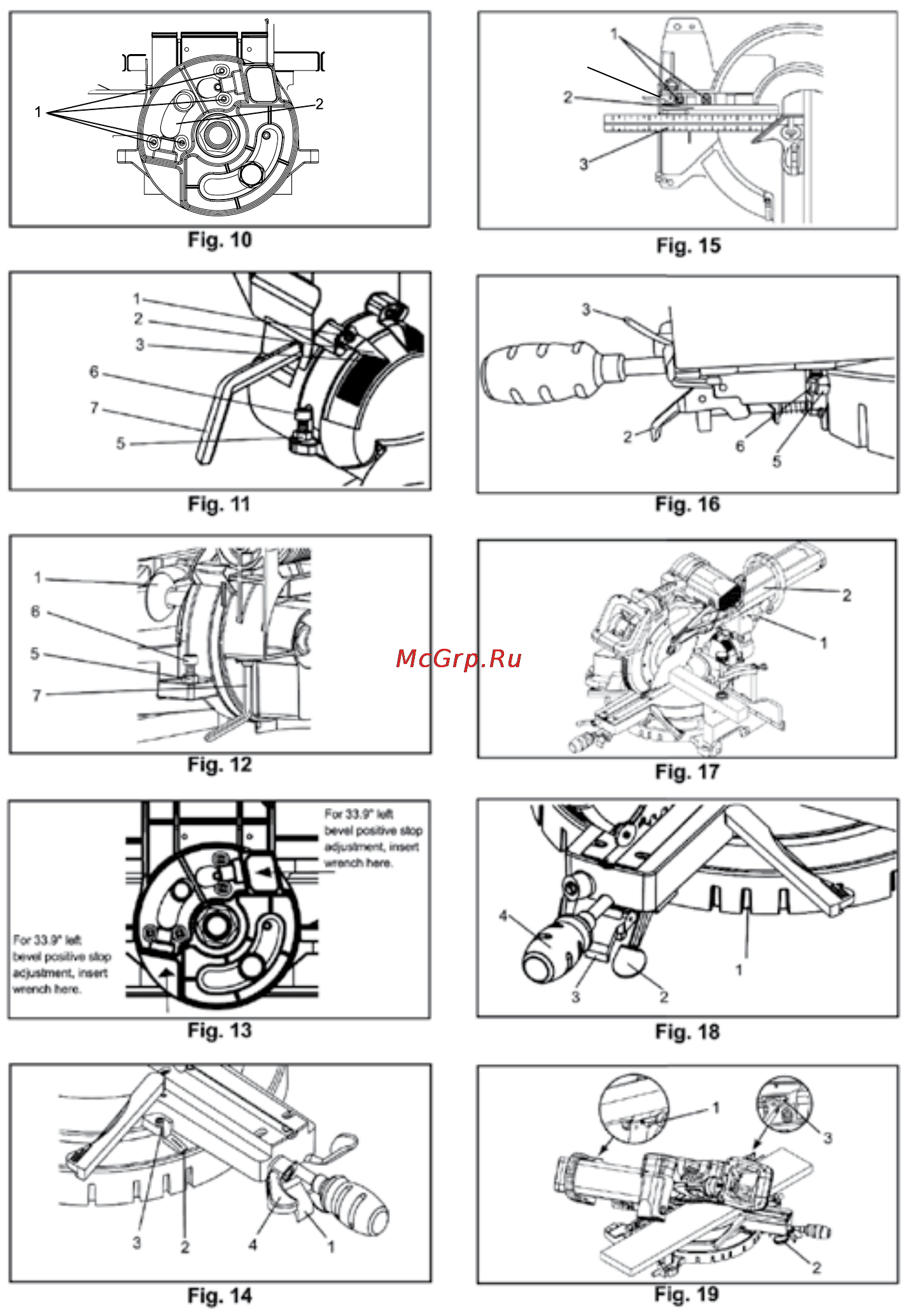

Removing or installing the right side sliding fence fig 19 1 unlock the fence cam locking lever and slide the sliding fence to the right 2 remove the hex screw 3 by a using a 3 mm hex key 3 lift up on the sliding fence to remove it from the saw 4 replace the sliding fence and thread the hex screw to lock the sliding fence when not making right bevel cuts compound cut fig 20 1 extending the fence by sliding it out to the required location or remove the right sliding fence if necessary 2 set the desired bevel angle using the bevel lock handle 2 3 set the desired mitre angle and lock into position see mitre cut base moulding cut fig 21 1 base moulding can be cut vertical against fence or flat on the table follow the table below for reference 12
Découpe de corniches fig 22 1 les corniches ne peuvent être coupées qu à plat sur la table de cette scie à onglet 2 cette scie a des butées d onglet spéciales à 31 6 à gauche et à droite ainsi qu une butée de biseau à 33 9 pour les corniches spéciales c est à dire 52 entre l arrière de la moulure et la surface supérieure plate qui s adapte contre le plafond 38 entre l arrière de la moulure et la surface inférieure plate qui s adapte contre le mur référez vous au tableau ci dessous pour cette découpe de corniche 30
Rallonge de la table à droite 2 dévisssez un ecrou à six pans 3 à l aide d une clef hexagonale 3 faites glisser la rallonge de la table dans la position désirée 4 remettez la rallonge de la table à sa place et fixez un ecrou à six pans 3 si vous ne faites pas des coupes en biseau de droite coupes composées dessin 20 1 mettez la rallonge de la table dans la position appropriée 2 sélectionnez les angles de biseau a l aide d une poignee 2 3 sélectionnez l angle d onglet désiré et fixez la position voulue voir coupe à l onglet opérations de base de la scie dessin 21 les moulures de base peuvent être coupées à la verticale contre le guide ou à plat sur la table reportez vous au tableau contenant des conseils utiles sur la coupe de moulures 30
Remarque 1 ces butées spéciales ne peuvent pas être utilisées avec les corniches à 45 2 étant donné que la plupart des pièces d habitation n ont pas d angle exactement à 90 un réglage fin et précis es nécessaire de même qu une coupe d essai pour s assurer que les angles sont corrects coupe inclinée fig 23 attention ne jamais tirer la tête de coupe et la lame en rotation vers soi même pendant la coupe la lame pourrait monter sur le dessus de la pièce et entraîner un retour brutal de l ensemble tête de coupe lame en rotation ne jamais baisser la lame en rotation avant d avoir tiré la tête de coupe vers l avant de la scie 1 déverrouillez la poignée de blocage du chariot 1 afin que l ensemble de la tête de coupe soit libre de tout mouvement 2 définissez les angles de biseau et d onglet souhaités puis verrouillez les 3 dans le cas de coupes en biseau positionnez les guides coulissants droit et gauche 2 4 utilisez un serre joint pour maintenir la pièce en place 5 saisissez la poignée de la s 30
La leva di fissaggio 1 in basso limitaotri fissati di taglio sotto inclinazione esistono 0 33 9 e 45 rimozione o installazione del limitatore destro verticaleaslittamento fig 9 1 liberare la leva di fissaggio del limitatore verticale a slittamento e slittare verso la parte destra 2 rimuovere la vite esagonale con chiave esagonale di 3 mm 3 sollevare il limitatore verticale a slittamento per asportarlo dalla sega 4 sostituire il limitatore verticale a slittamento e avvitare la vite esagonale per fissarlo quando non eseguite tagli destri sotto inclinazione tagliocombinato fig 0 1 prolungare il limitatore verticale a slittamento scivolando lo stesso fino alla posizione voluta o rimuovere se necessario il limitatore verticale destro a slittamento 2 aggiustare l angolo necessario per il taglio sotto inclinazione usando la leva di fissaggio 2 3 aggiustare l angolo necessario di smusso e fissarlo vedi sezione taglio a smusso tagliodifresaturaprincipale fig 1 1 il taglio di fresatura principal 39
Nota 1 questi fissatori speciali non possono usarsi in caso di taglio decorativo a 45 2 considerato che la stragrande maggioranza delle pareti negli edifici non sono angoli a 90 precisi perciò è necessario svolgere regolazione precisa compiere sempre taglio di prova per accertarsi che l angolo prescelto è giusto taglioconslittamento fig 3 avvertimento nel corso di lavoro non tirate mai la testa della macchina e il disco di taglio verso se stesso in tal caso il disco potrebbe slittare sul pezzo lavorato che da sua parte provocare scivolare la testa della macchina indietro disporre in basso la testa della macchina soltanto dopo averla spostata tirandola fino alla parte anteriore del pianale 1 liberare la manopola di fissaggio 1 del meccanismo di slittamento e liberate in tal modo la movimentazione della testa di taglio 2 aggiustare gli angoli voluti all inclinazione verticale e orizzontale 3 se tagliate ad inclinazione sulla verticale collocare i limitatori verticali slittanti di sinistr 39
Tagliostriscedecorativepercornici fig 2 1 strisce decorative per cornici possono tagliarsi con questa sega soltanto collocati sul pianale 2 questa sega circolare a pianale possiede limitatori speciali per smusso a 31 6 da destra e sinistra e limitatore angolare a 33 9 per strisce decorative speciali che significa sulla parte posteriore della striscia e il soffitto sul quale è collocata la superficie superiore liscia è formato angolo di 52 fra la parte posteriore della striscia e la parete sulla quale poggia la superficie inferiore liscia si forma angolo di 38 al taglio di strisce decorative simili usare la tabella seguente 39
Места для прохождения диска что может привести к серьезным травмам кроме того в крайних положениях для пропилов под углом или под наклоном диск может касаться упора при осуществлении пропилов с наклоном вправо более 35 в сочетании с правосторонним пропилом под любым углом необходимо снять упор на ползунке с правой стороны также этот упор необходимо снимать когда требуется сделать пропил под наклоном 45 в со четании с пропилом под углом более 22 5 наклоните пильный блок на желаемый угол в соответствии с обо значениями на масштабной линейке диск можно уста новить под любым углом от прямого пропила под углом 90 0 на линейке до наклонного пропила под углом 45 влево или вправо закрепите фиксатор каретки 1 нажав на него чтобы зафиксировать положение пиль ного блока фиксатор регулировки положительного угла наклона установлены на 0 33 9 и 45 снятиеилиустановкаупоранаползункеспра войстороны рисунок19 1 разблокируйте рычаг с эксцентриковым зажи мом упора и передвиньте его вправо 2 отвинтите винт 59
Примечание 1 эти специальные фиксаторы не подходят для распиловки потолочных плинтусов наклоненных на 45 2 поскольку зачастую в помещениях углы не бы вают равны точно 90 требуется точная регулировка и проведение пробной распиловки чтобы удостоверить ся в правильности вычисления углов 59
Пропилсфункциейпротяжки рисунок23 пропилсфункциейпротяжки рисунок23 предупреждение 1 никогда не тяните на себя пильную раму и вращающийся диск в процессе пиления диск может прорезать заготовку в результате чего пильная рама и вращающийся диск могут отскочить назад 2 никогда не опускайте вращающийся пильный диск до того как начнете тянуть головку пилы вперед 1 разблокируйте рычаг блокировки каретки 1 чтобы пильная рама могла свободно перемещаться 2 установите желаемый угол наклона и или пово рота и зафиксируйте положение головки 3 при пропиле под наклоном левый и правый упо ры на ползунке 2 должны находиться в соответствую щем положении 4 закрепите заготовку при помощи прижима 5 возьмитесь за рукоятку пилы 3 и тяните карет ку 4 вперед до тех пор пока диск не окажется перед заготовкой 5 6 потяните за курковый переключатель 6 и включите пилу 7 когда пила наберет максимальную скорость медленно опустите рукоятку пилы вниз пропиливая 59
Распиловка потолочных плинтусов рисунок 22 1 распиловку потолочных плинтусов данной тор цовочной пилой можно осуществлять только располо жив плинтус на столе 2 данная торцовочная пила оснащена специаль ными фиксаторами регулировки угла поворота на 31 6 влево и вправо и фиксатором регулировки угла накло на на 33 9 для специального потолочного плинтуса т е 52 между тыльной стороной плинтуса и верхней ровной стороной которая примыкает к потолку 38 между тыльной стороной плинтуса и нижней ровной стороной которая примыкает к стене см таблицу для пиления потолочного плинтуса 59
