3

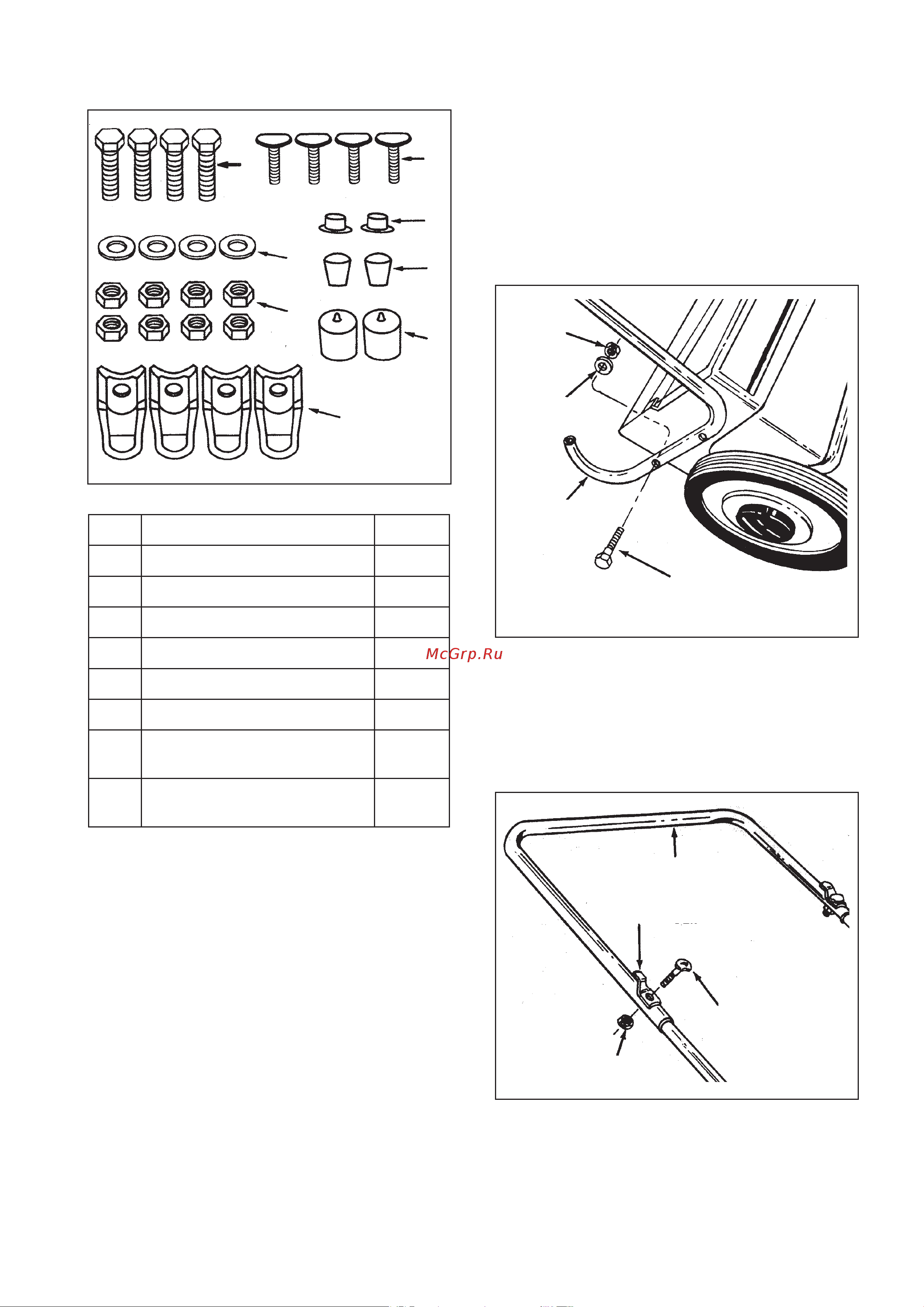

КОМПЛЕКТ ДЛЯ СБОРКИ

Кат. Описание Кол-во.

A болт 1/4-20x1-1/4” 4

B шайба 1/4” I.D. 4

C гайка 1/4-20 8

D крепление мешка 4

E болты 1/4-20x1” 4

F гайки 1/4” 2

G

пластиковое крепление

(для мешка)

2

H

пластиковое крепление

(для мешка)

2

ИНСТРУМЕНТЫ ДЛЯ СБОРКИ:

(1)крестоваяотвертка

(1)разводнойключ

(1)7/16”рожковыйключ

1. Закрепите две нижние ручки на корпусе

щетки болтами 1/4-20x1-1/4”, шайбами и гай-

ками 1/4-20 (рис. 1). Не затягивайте сильно.

Рис. 1

2. К нижним ручкам прикрепите верхнюю

(рис. 2). Центруйте отверстия ручек и кре-

плений мешка, как показано на рисунке,

и закрепите болтами и гайками.

Рис. 2

Гайка

Шайба

Нижняя ручка

Болт

Верхняя ручка

Крепление мешка

Болт

Гайка

D

A

E

F

G

H

B

C
