Ред.6

1. Индикатор перенапряжения (>U)

Индикатор пониженного напряжения (<U)

Индикатор перегрузки по току (>A)

Индикатор питания

Кнопка настройки параметров

Кнопка увеличения значений

Кнопка уменьшения значений

Кнопка включения/выключения

Дисплей

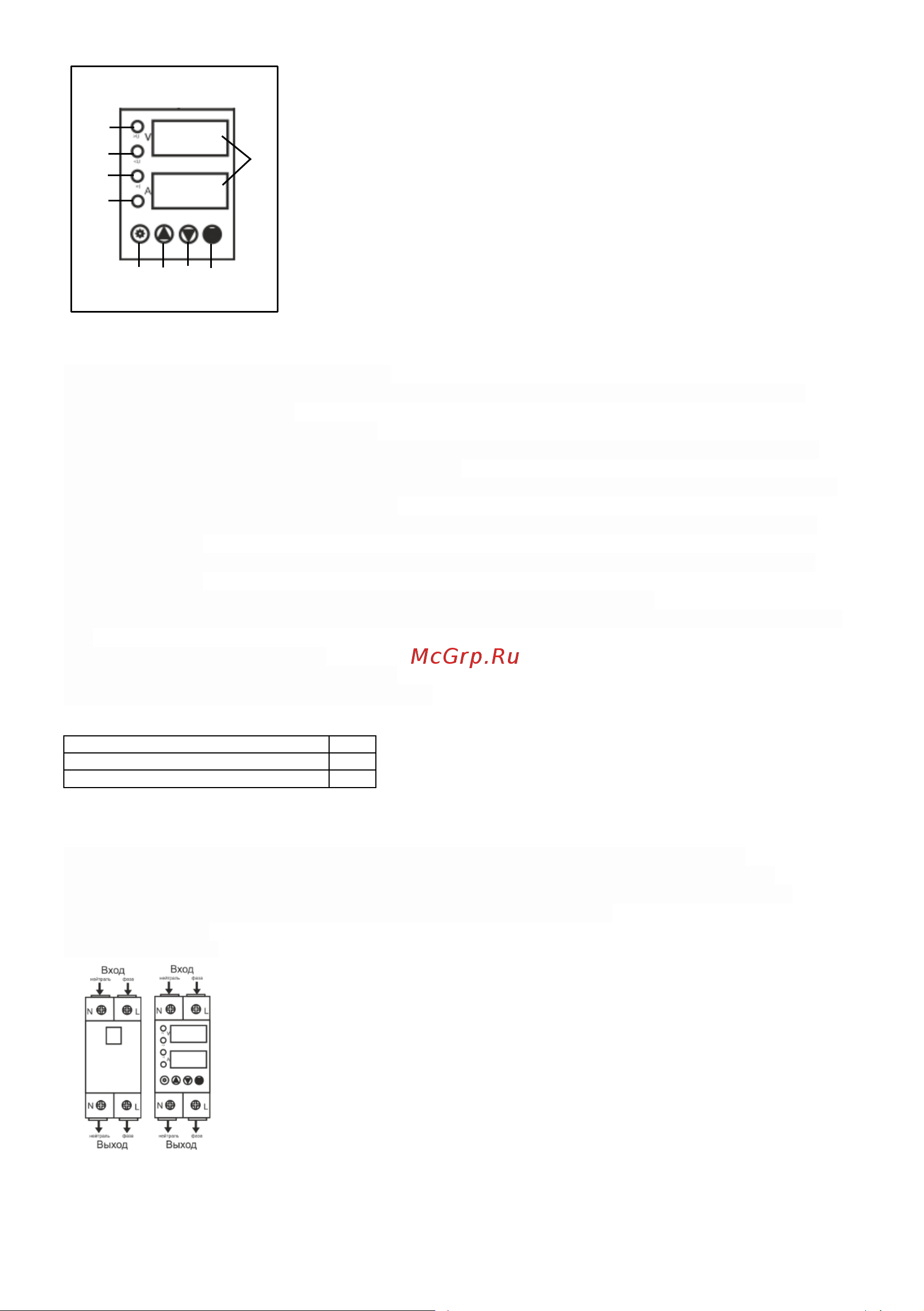

Рис.1 Органы управления и индикация.

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.1 Номинальное напряжение 230В, частота 50 Гц

4.2 Максимальная рабочая сила тока 80 A (положительная нагрузка) для модели АЗМ-40А, 40 А (положительная

нагрузка ) для модели АЗМ-40АРД.

4.3 Максимальная мощность с нагрузкой 9 кВА.

4.4 Предельное напряжение максимального предела при отключении: 270 В переменного тока (для модели АЗМ-

40А), 230-300 В переменного тока (для модели АЗМ-40АРД).

4.5 Предельное напряжение нижнего предела при отключении: 172 В переменного тока (для модели АЗМ-40А), 140-

210 В переменного тока (для модели АЗМ-40АРД).

4.6 Предельное значение повышенного напряжения при включении: < 265 В (для модели АЗМ-40А), 225-265 (для

модели АЗМ-40АРД).

4.7 Предельное значение пониженного напряжения при включении: > 175 В (для модели АЗМ-40А), 175-215 (для

модели АЗМ-40АРД).

4.8 Время воздействия: при понижении давления 0.8 с, при повышении давления 0.2-5с.

4.9 Задержка подачи электроэнергии после отключения - 1-500 с. (для модели АЗМ-40АРД), 40 сек. (для модели АЗМ-

40А)

4.10 Потребляемая мощность </=1,5 Вт.

4.11 Электромеханический ресурс >/= 100 000 раз.

4.12 Время срабатывания защиты от перегрузки <1 сек.

5. КОМПЛЕКТНОСТЬ

Автоматический защитный модуль

1 шт.

Паспорт

1 шт.

Упаковка

1 шт.

Таблица.1 Комплектность

6. МОНТАЖ И ПОДКЛЮЧЕНИЕ

6.1 Механический монтаж АЗМ осуществляется с помощью защелки на стандартную ДИН-рейку 35 мм.

6.2 Подключение АЗМ производится в соответствии со схемой, после всех устройств защиты электросети от

сверхтоков и дифференциального тока. На изделии есть маркировка «вход», «выход». Вход используется для

соединения с входящим концом линии, выход для соединения с линией нагрузки.

Схема подключения:

АЗМ-40А АЗМ-40АРД

Рис.2 Схема подключения.

Внимание! К установке изделия допускается только квалифицированный персонал, имеющий соответствующие

разрешения на производство электромеханических и монтажных работ.
