Ред.7
нейтраль
N
L
N
L
ф аза
нейтраль
ф аза
Вх од
Вы х од
нейтраль
N
L
N
L
ф аза
нейтраль ф аза
Вх од
Вы х од
1. Индикатор перенапряжения (>U)
2.
Индикатор пониженного напряжения (<U)
3.
Индикатор перегрузки по току (>A)
4.
Индикатор питания
5.
Кнопка настройки параметров
6.
Кнопка увеличения значений
7.
Кнопка уменьшения значений
8.
Кнопка включения/выключения
9.
Дисплей

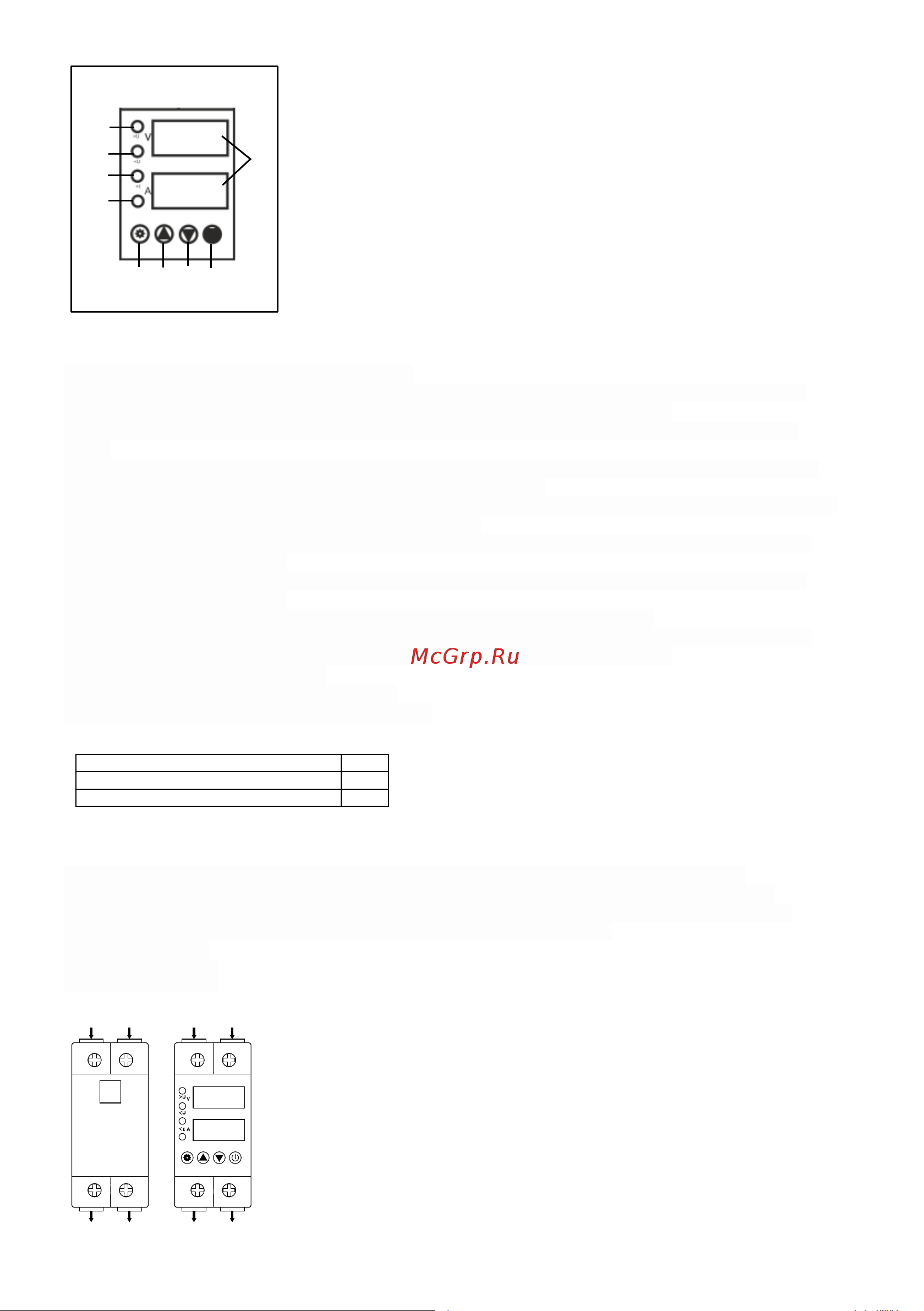

Рис.1 Органы управления и индикация.
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.1 Номинальное напряжение 230В, частота 50/60 Гц
4.2 Максимальная рабочая сила тока 40 A (положительная нагрузка) для модели АЗМ-40А, 40 А (положительная
нагрузка ) для модели АЗМ-40АРД, 63 А (положительная нагрузка ) для модели АЗМ-63АРД.
4.3 Максимальная мощность с нагрузкой 9 кВА для моделей АЗМ-40А и АЗМ-40АРД; 13,9 кВА для модели АЗМ-
63АРД.
4.4 Предельное напряжение максимального предела при отключении: 270 В переменного тока (для модели АЗМ-
40А), 230-300 В переменного тока (для модели АЗМ-40АРД, АЗМ-63АРД).
4.5 Предельное напряжение нижнего предела при отключении: 170 В переменного тока (для модели АЗМ-40А), 120-
210 В переменного тока (для модели АЗМ-40АРД, АЗМ-63АРД).
4.6 Предельное значение повышенного напряжения при включении: < 265 В (для модели АЗМ-40А), < 275 В (для
модели АЗМ-40АРД, АЗМ-63АРД).
4.7 Предельное значение пониженного напряжения при включении: > 175 В (для модели АЗМ-40А), > 165 В (для
модели АЗМ-40АРД, АЗМ-63АРД).
4.8 Время воздействия: при понижении давления 0.8 с, при повышении давления 0.2-.
4.9 Задержка подачи электроэнергии после отключения по напряжению - 1-600 с. (для модели АЗМ-40АРД, АЗМ-
63АРД), 40 сек. (для модели АЗМ-40А); по току 1-30 с. (для модели АЗМ-40АРД, АЗМ-63АРД)
4.10 Потребляемая мощность </=1,5 Вт.
4.11 Электромеханический ресурс >/= 100 000 раз.
4.12 Время срабатывания защиты от перегрузки <1 сек.
5. КОМПЛЕКТНОСТЬ
Автоматический защитный модуль
1 шт.
Паспорт
1 шт.
Упаковка
1 шт.
Таблица.1 Комплектность
6. МОНТАЖ И ПОДКЛЮЧЕНИЕ
6.1 Механический монтаж АЗМ осуществляется с помощью защелки на стандартную ДИН-рейку 35 мм.
6.2 Подключение АЗМ производится в соответствии со схемой, после всех устройств защиты электросети от
сверхтоков и дифференциального тока. На изделии есть маркировка «вход», «выход». Вход используется для
соединения с входящим концом линии, выход для соединения с линией нагрузки.
Схема подключения:
АЗМ-40А АЗМ-40АРД
АЗМ-63АРД
Рис.2 Схема подключения.
1
2
3
4
9
5
6
7
8
