20
Подключение

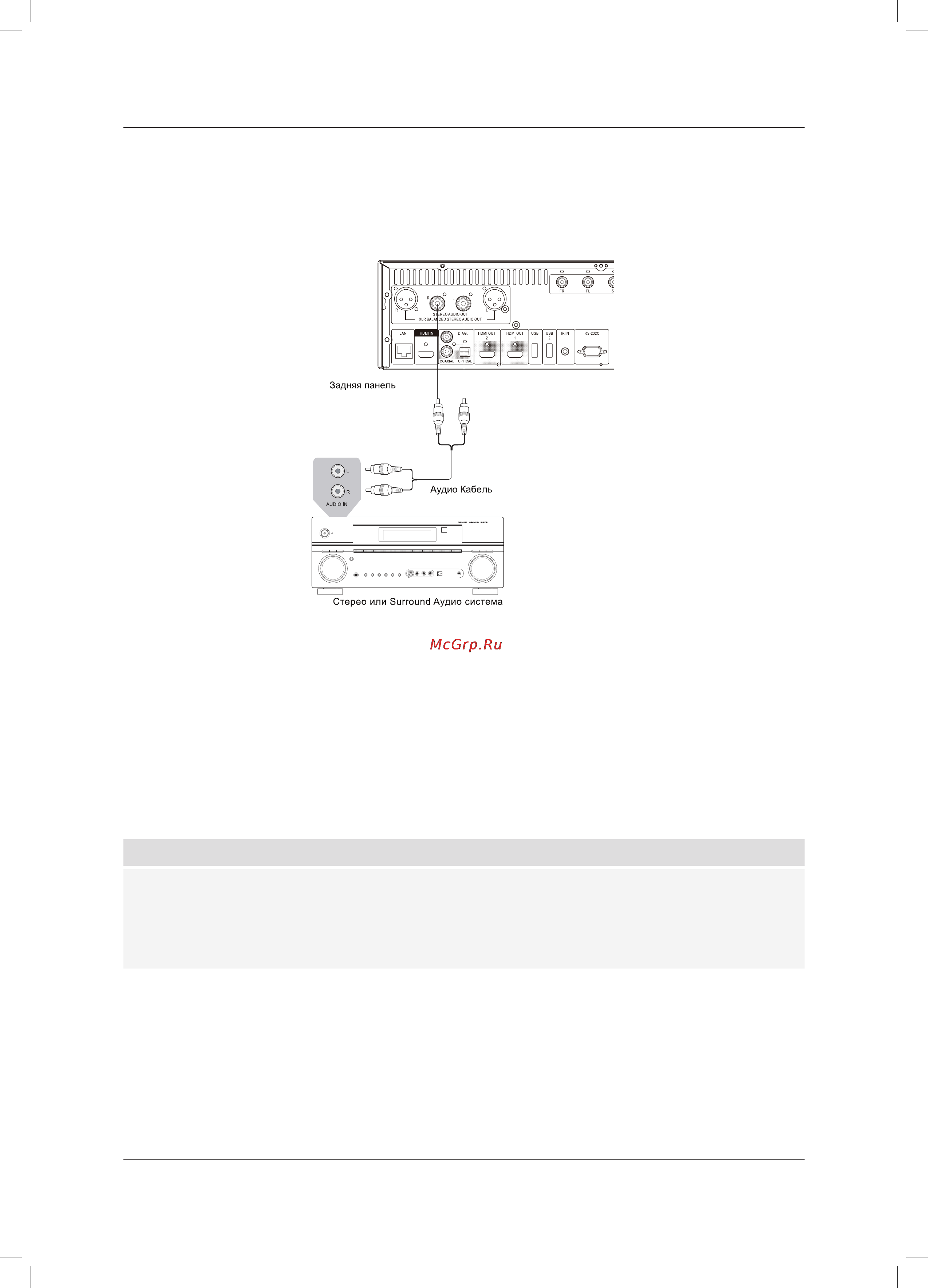

Подключение к стереосистеме балансными кабелями XLR
Если в вашем усилителе есть только вход стерео (два канала, левый и правый) или вы хотите
использовать дополнительную ауадиосистему для стереовоспроизведения (многоканальная
система подключена по HDMI или к цифровым аудиовыходам), то стереовход усилителя следует
соединить с аналоговыми выходами STEREO AUDIO OUT проигрывателя.
ПРИМЕЧАНИЕ
• Балансное соединение часто используется в профессиональной аудиоаппаратуре,
например студийной. 3-штырьковый балансный разъем XLR (см. рисунок выше),
примененный в BDP-105D позволяет передать дифференциальную пару сигналов
(положительный и отрицательный). Приемное устройство (усилитель) определяет
разность напряжений между дифференциальными сигналами, за счет чего синфазные
помехи полностью компенсируются и отношение сигнал/шум увеличивается.
• В определенной части выпускаемой аппаратуры может использоваться балансное
соединение с разъемами XLR, у которых используется инвертированная распайка
штырьков “положительного” и “отрицательного”. Чтобы компенсировать инверсию
сигнала, с помощью команды XLR Terminal Polarity (Полярность сигналов в разъеме
XLR) (в подменю настроек Audio Processing (обработка звука) в меню настроек Setup)
установите значение Inversion (инверсия).
