I . ОБЛАСТЬ ПРИМЕНЕНИЯ

Насосы перекачки топлива и технических жидкостей марки «БелАК» БАК.00100 бочковой ручной роторный

«Титан» и БАК.00110 бочковой ручной роторный «Гефест» – оптимальное решение при работе с небольши-

ми объемами горюче-смазочных и других текучих материалов на малых предприятиях и в бытовых усло-

виях. Предназначен для перекачки различных технических жидкостей, дизельного топлива и керосина из

стандартных двухсот восьми литровых бочек и бочек меньшего объёма.

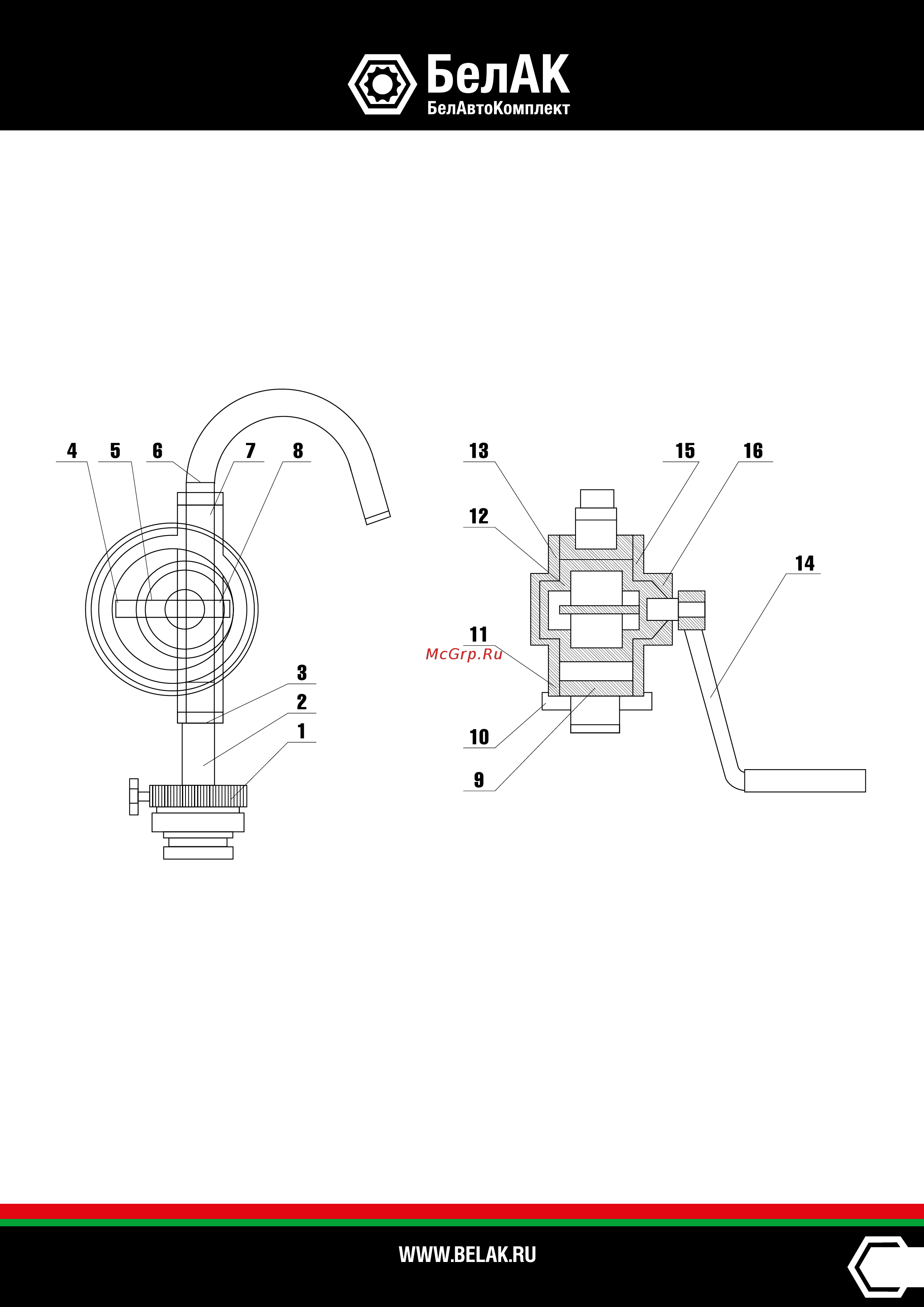

I I . СХЕМА УСТРОЙСТВА ИЗДЕЛИЯ

1 - гайка с фиксатором; 2 - труба для набора и слива жидкости; 3, 7 - фиксированные контргайки;

4 - подвижные пластины; 5 - пружина; 6 - выпускной патрубок (гусак); 8 - стержень; 9 - корпус; 10 - болт;

11 - уплотнительные кольца; 12 - ротор; 13,15 - крышки; 16 – манжеты.
