Eurosystems M85 B S 625 Series 965280500 [3/8] Монтаж

Монтаж

Моторное масло и бензин заполняются только после полного завершения монтажа! Перед

началом монтажа удалить штекер свечи зажигания!

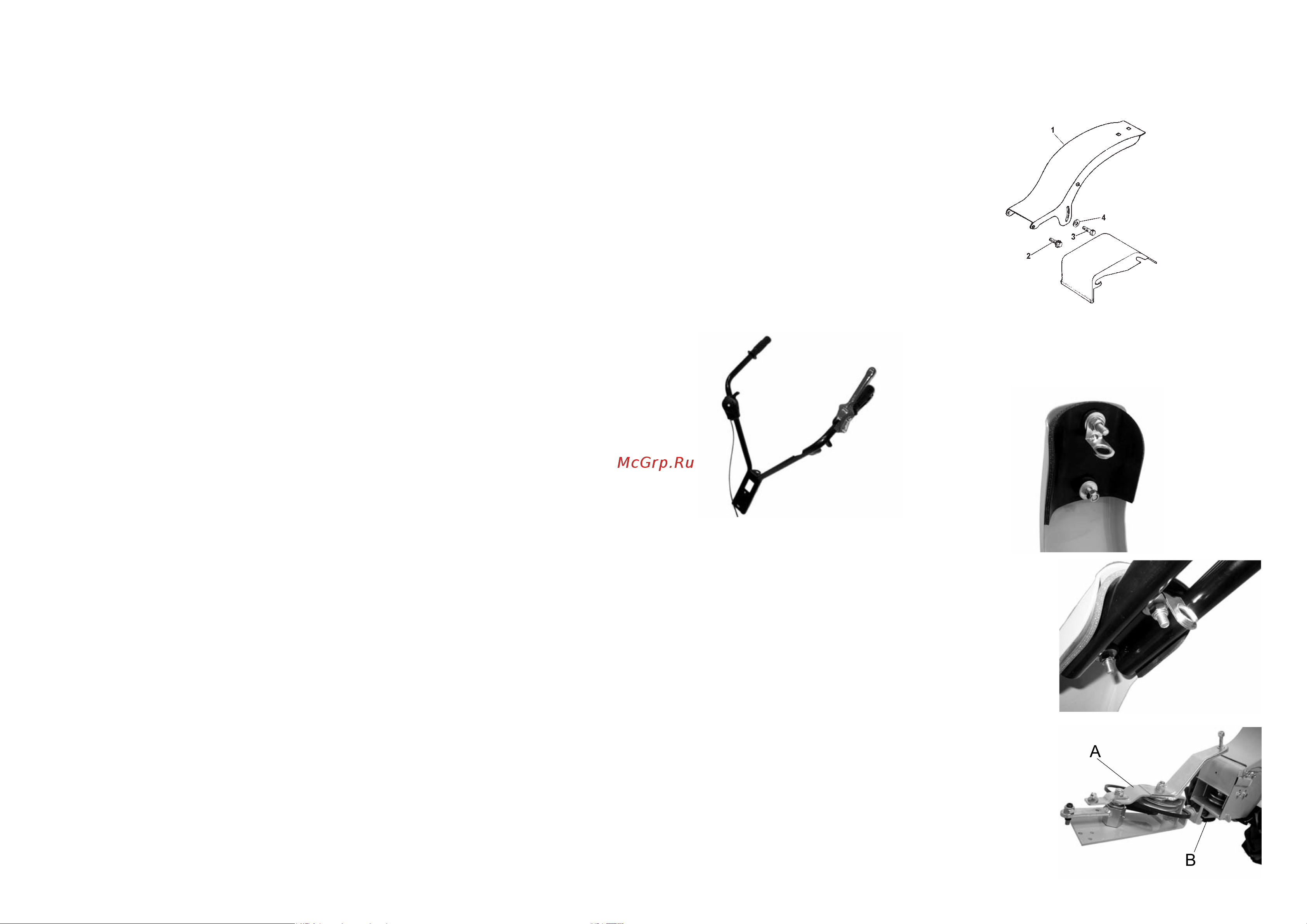

Монтаж консоли поперечной рукоятки к корпусу

Консоль поперечной рукоятки (1)

Вывинтить винты из корпуса.

Винт с шестигранной головкой M8 x 16 - (2x)

Винт с шестигранной головкой M8 x 25 - (2x)

Шайба Ø 8 x Ø 24 x 4 - (2x)

Консоль поперечной рукоятки поместить

на корпус и привинтить.

Монтаж направляющей поперечной рукоятки на консоль

Направляющая поперечная рукоятка

Отвинтить закрепляющие винты для направляющей

поперечной рукоятки из консоли.

Винт с полукруглой низкой головкой M8 x 35 - (2x)

Резиновая шайба Ø 8 x Ø 25 x 3 - (2x)

Шайба Ø 8 x Ø 24 x 2 - (2x)

Шестигранная гайка самотормозящая M8 - (2x)

Резиновый мат - (1x)

Направляющая гибкого вала - (1x)

Привинтить направляющую поперечную рукоятку к консоли.

Поместить резиновый мат между консолью и поперечной

рукояткой.

Резиновые шайбы вкладываются под стальные шайбы.

Направляющую гибкого вала вставить у верхнего винта

– затянуть гайки.

Монтаж держателя режущего механизма

Держатель режущего механизма (A)

Приёмная втулка для держателя режущего механизма на

корпусе (B)

Слегка смазать приёмную втулку для держателя и вставить

держатель режущего механизма.
