Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3
5
Рекомендации по монтажу и эксплуатации
3-4
6
Транспортировка и хранение
4
7
Утилизация
4
8
Приемка и испытания
4
9
Гарантийные обязательства
5
10
Гарантийный талон
6
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Фильтр сетчатый муфтовый грубой очистки STOUT, тип: SFW -000(1)11.
1.2. ИЗГОТОВИТЕЛЬ
ITAP SpA г. Лумеццане (Италия).
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Фильтр сетчатый муфтовый грубой очистки, косой, предназначен для очистки потока от
механических примесей в трубопроводных системах различного назначения. В качестве
транспортируемой среды могут использоваться сжатый воздух, нефтепродукты, газы и жидкости не
агрессивные к материалам фильтра.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

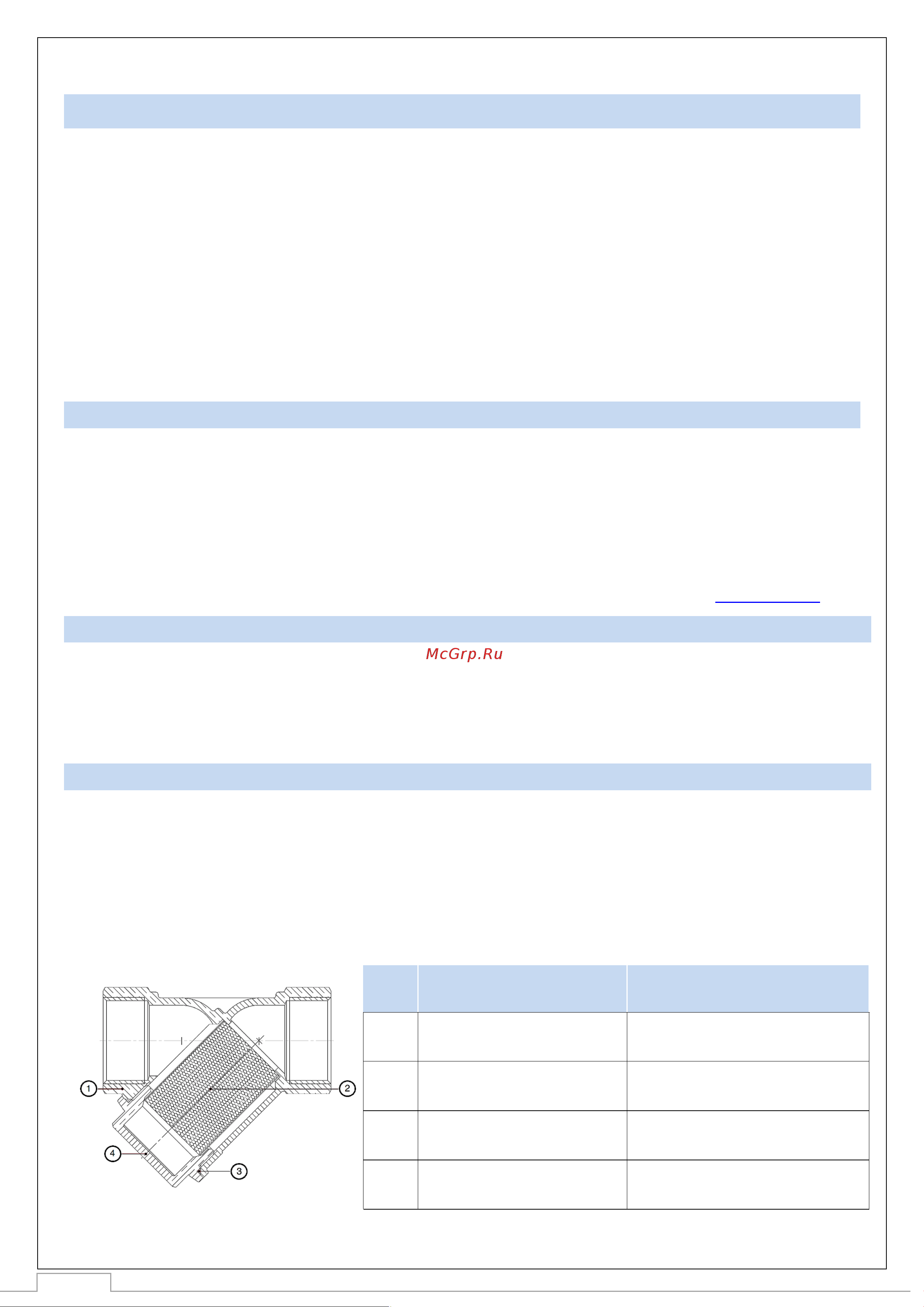

3.1. УСТРОЙСТВО ЛАТУННЫХ СЕТЧАТЫХ ФИЛЬТРОВ
Корпус фильтра (1) имеет камеру, в которую установлен фильтрующий элемент (2) с размерами
ячеек 500 мкм. Поток рабочей среды проходит через фильтрующий элемент, благодаря этому
нерастворимые частицы, окалина и прочие загрязнения задерживаются в камере. Очистка камеры
производится через ревизионную крышку (3), герметичность соединения крышки и корпуса
обеспечивает резиновое O-ring уплотнение (4).
ПОЗ.
НАИМЕНОВАНИЕ
1
Корпус
Латунь CW617N
2
Фильтрующий элемент
Нержавеющая сталь AISI 304
3
Ревизионная крышка
Латунь CW617N
4
Уплотнение
NBR 70-SH/A
